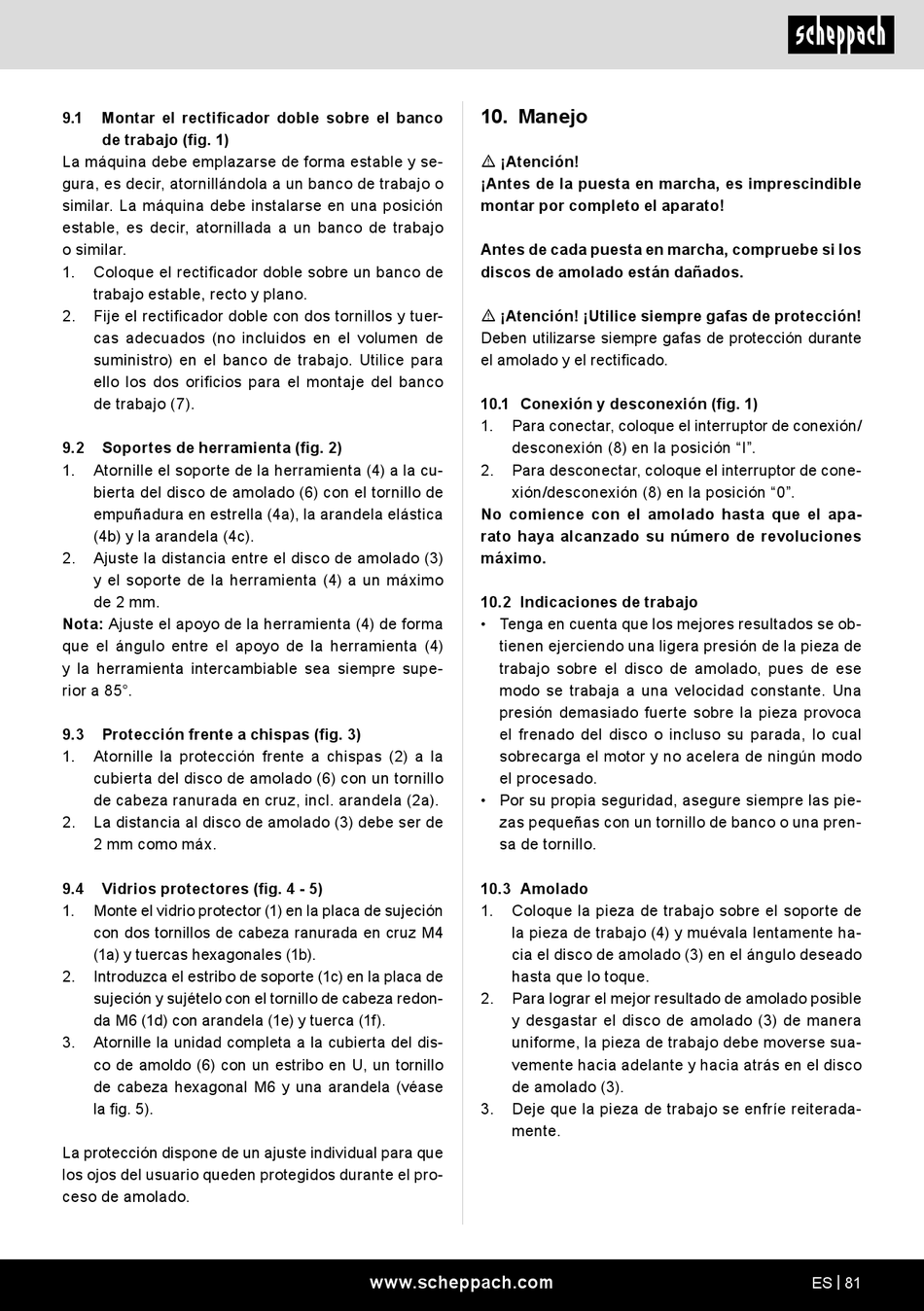

Scheppach BG150 Originalbetriebsanleitung Seite 81

9.1 Montar el rectificador doble sobre el banco
de trabajo (fig. 1)
La máquina debe emplazarse de forma estable y se-
gura, es decir, atornillándola a un banco de trabajo o
similar. La máquina debe instalarse en una posición
estable, es decir, atornillada a un banco de trabajo
o similar.
1. Coloque el rectificador doble sobre un banco de
trabajo estable, recto y plano.
2. Fije el rectificador doble con dos tornillos y tuer-
cas adecuados (no incluidos en el volumen de
suministro) en el banco de trabajo. Utilice para
ello los dos orificios para el montaje del banco
de trabajo (7).
9.2 Soportes de herramienta (fig. 2)
1. Atornille el soporte de la herramienta (4) a la cu-
bierta del disco de amolado (6) con el tornillo de
empuñadura en estrella (4a), la arandela elástica
(4b) y la arandela (4c).
2. Ajuste la distancia entre el disco de amolado (3)
y el soporte de la herramienta (4) a un máximo
de 2 mm.
Nota: Ajuste el apoyo de la herramienta (4) de forma
que el ángulo entre el apoyo de la herramienta (4)
y la herramienta intercambiable sea siempre supe-
rior a 85°.
9.3 Protección frente a chispas (fig. 3)
1. Atornille la protección frente a chispas (2) a la
cubierta del disco de amolado (6) con un tornillo
de cabeza ranurada en cruz, incl. arandela (2a).
2. La distancia al disco de amolado (3) debe ser de
2 mm como máx.
9.4 Vidrios protectores (fig. 4 - 5)
1. Monte el vidrio protector (1) en la placa de sujeción
con dos tornillos de cabeza ranurada en cruz M4
(1a) y tuercas hexagonales (1b).
2. Introduzca el estribo de soporte (1c) en la placa de
sujeción y sujételo con el tornillo de cabeza redon-
da M6 (1d) con arandela (1e) y tuerca (1f).
3. Atornille la unidad completa a la cubierta del dis-
co de amoldo (6) con un estribo en U, un tornillo
de cabeza hexagonal M6 y una arandela (véase
la fig. 5).
La protección dispone de un ajuste individual para que
los ojos del usuario queden protegidos durante el pro-
ceso de amolado.
10. Manejo
m ¡Atención!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Antes de cada puesta en marcha, compruebe si los
discos de amolado están dañados.
m ¡Atención! ¡Utilice siempre gafas de protección!
Deben utilizarse siempre gafas de protección durante
el amolado y el rectificado.
10.1 Conexión y desconexión (fig. 1)
1. Para conectar, coloque el interruptor de conexión/
desconexión (8) en la posición "I".
2. Para desconectar, coloque el interruptor de cone-
xión/desconexión (8) en la posición "0".
No comience con el amolado hasta que el apa-
rato haya alcanzado su número de revoluciones
máximo.
10.2 Indicaciones de trabajo
• Tenga en cuenta que los mejores resultados se ob-
tienen ejerciendo una ligera presión de la pieza de
trabajo sobre el disco de amolado, pues de ese
modo se trabaja a una velocidad constante. Una
presión demasiado fuerte sobre la pieza provoca
el frenado del disco o incluso su parada, lo cual
sobrecarga el motor y no acelera de ningún modo
el procesado.
• Por su propia seguridad, asegure siempre las pie-
zas pequeñas con un tornillo de banco o una pren-
sa de tornillo.
10.3 Amolado
1. Coloque la pieza de trabajo sobre el soporte de
la pieza de trabajo (4) y muévala lentamente ha-
cia el disco de amolado (3) en el ángulo deseado
hasta que lo toque.
2. Para lograr el mejor resultado de amolado posible
y desgastar el disco de amolado (3) de manera
uniforme, la pieza de trabajo debe moverse sua-
vemente hacia adelante y hacia atrás en el disco
de amolado (3).
3. Deje que la pieza de trabajo se enfríe reiterada-
mente.
