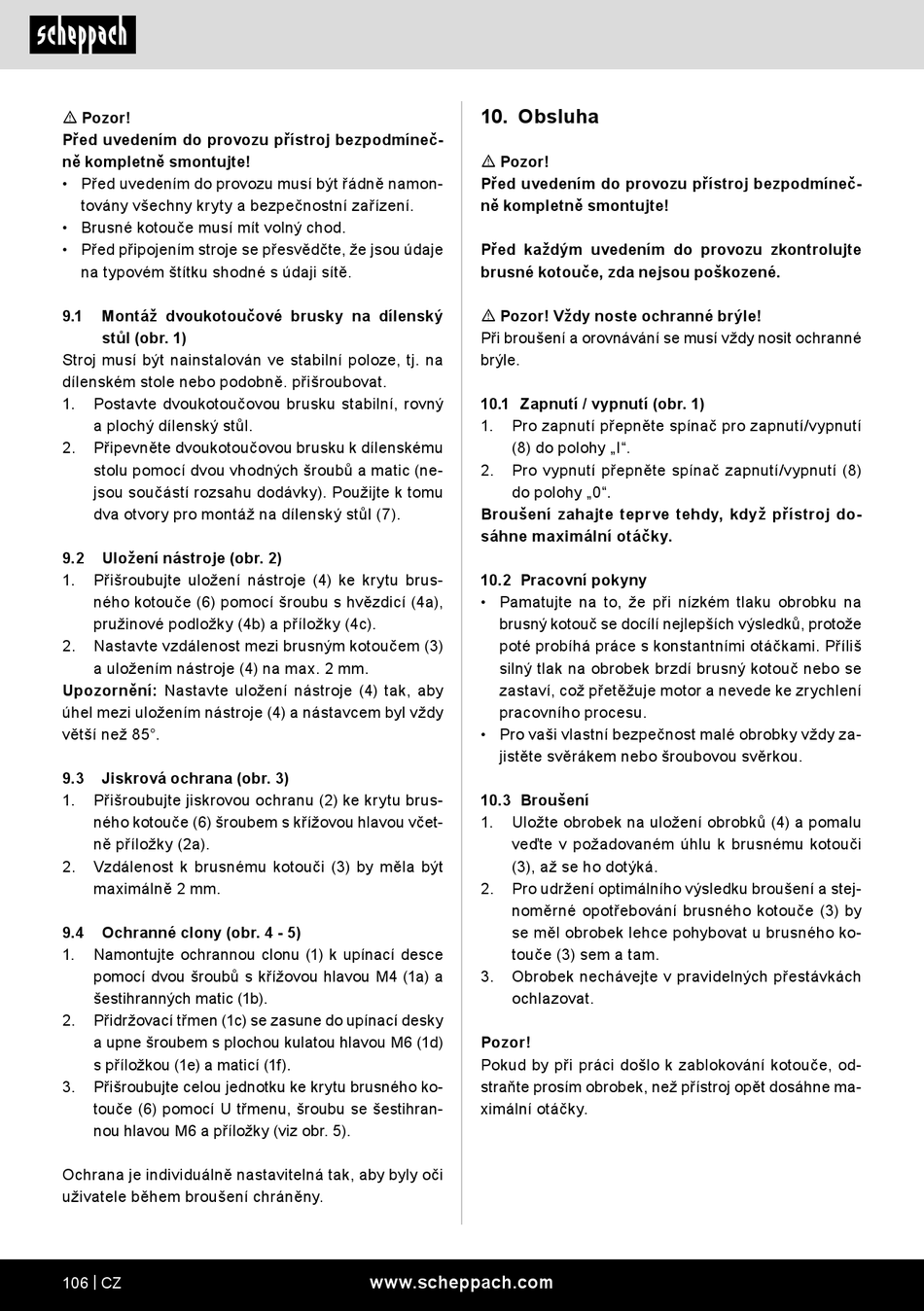

m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
• Před uvedením do provozu musí být řádně namon-
továny všechny kryty a bezpečnostní zařízení.
• Brusné kotouče musí mít volný chod.
• Před připojením stroje se přesvědčte, že jsou údaje
na typovém štítku shodné s údaji sítě.
9.1 Montáž dvoukotoučové brusky na dílenský
stůl (obr. 1)
Stroj musí být nainstalován ve stabilní poloze, tj. na
dílenském stole nebo podobně. přišroubovat.
1. Postavte dvoukotoučovou brusku stabilní, rovný
a plochý dílenský stůl.
2. Připevněte dvoukotoučovou brusku k dílenskému
stolu pomocí dvou vhodných šroubů a matic (ne-
jsou součástí rozsahu dodávky). Použijte k tomu
dva otvory pro montáž na dílenský stůl (7).
9.2 Uložení nástroje (obr. 2)
1. Přišroubujte uložení nástroje (4) ke krytu brus-
ného kotouče (6) pomocí šroubu s hvězdicí (4a),
pružinové podložky (4b) a příložky (4c).
2. Nastavte vzdálenost mezi brusným kotoučem (3)
a uložením nástroje (4) na max. 2 mm.
Upozornění: Nastavte uložení nástroje (4) tak, aby
úhel mezi uložením nástroje (4) a nástavcem byl vždy
větší než 85°.
9.3 Jiskrová ochrana (obr. 3)
1. Přišroubujte jiskrovou ochranu (2) ke krytu brus-
ného kotouče (6) šroubem s křížovou hlavou včet-
ně příložky (2a).
2. Vzdálenost k brusnému kotouči (3) by měla být
maximálně 2 mm.
9.4 Ochranné clony (obr. 4 - 5)
1. Namontujte ochrannou clonu (1) k upínací desce
pomocí dvou šroubů s křížovou hlavou M4 (1a) a
šestihranných matic (1b).
2. Přidržovací třmen (1c) se zasune do upínací desky
a upne šroubem s plochou kulatou hlavou M6 (1d)
s příložkou (1e) a maticí (1f).
3. Přišroubujte celou jednotku ke krytu brusného ko-
touče (6) pomocí U třmenu, šroubu se šestihran-
nou hlavou M6 a příložky (viz obr. 5).
Ochrana je individuálně nastavitelná tak, aby byly oči
uživatele během broušení chráněny.
106 | CZ
10. Obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Před každým uvedením do provozu zkontrolujte
brusné kotouče, zda nejsou poškozené.
m Pozor! Vždy noste ochranné brýle!
Při broušení a orovnávání se musí vždy nosit ochranné
brýle.
10.1 Zapnutí / vypnutí (obr. 1)
1. Pro zapnutí přepněte spínač pro zapnutí/vypnutí
(8) do polohy „I".
2. Pro vypnutí přepněte spínač zapnutí/vypnutí (8)
do polohy „0".
Broušení zahajte teprve tehdy, když přístroj do-
sáhne maximální otáčky.
10.2 Pracovní pokyny
• Pamatujte na to, že při nízkém tlaku obrobku na
brusný kotouč se docílí nejlepších výsledků, protože
poté probíhá práce s konstantními otáčkami. Příliš
silný tlak na obrobek brzdí brusný kotouč nebo se
zastaví, což přetěžuje motor a nevede ke zrychlení
pracovního procesu.
• Pro vaši vlastní bezpečnost malé obrobky vždy za-
jistěte svěrákem nebo šroubovou svěrkou.
10.3 Broušení
1. Uložte obrobek na uložení obrobků (4) a pomalu
veďte v požadovaném úhlu k brusnému kotouči
(3), až se ho dotýká.
2. Pro udržení optimálního výsledku broušení a stej-
noměrné opotřebování brusného kotouče (3) by
se měl obrobek lehce pohybovat u brusného ko-
touče (3) sem a tam.
3. Obrobek nechávejte v pravidelných přestávkách
ochlazovat.
Pozor!
Pokud by při práci došlo k zablokování kotouče, od-
straňte prosím obrobek, než přístroj opět dosáhne ma-
ximální otáčky.
