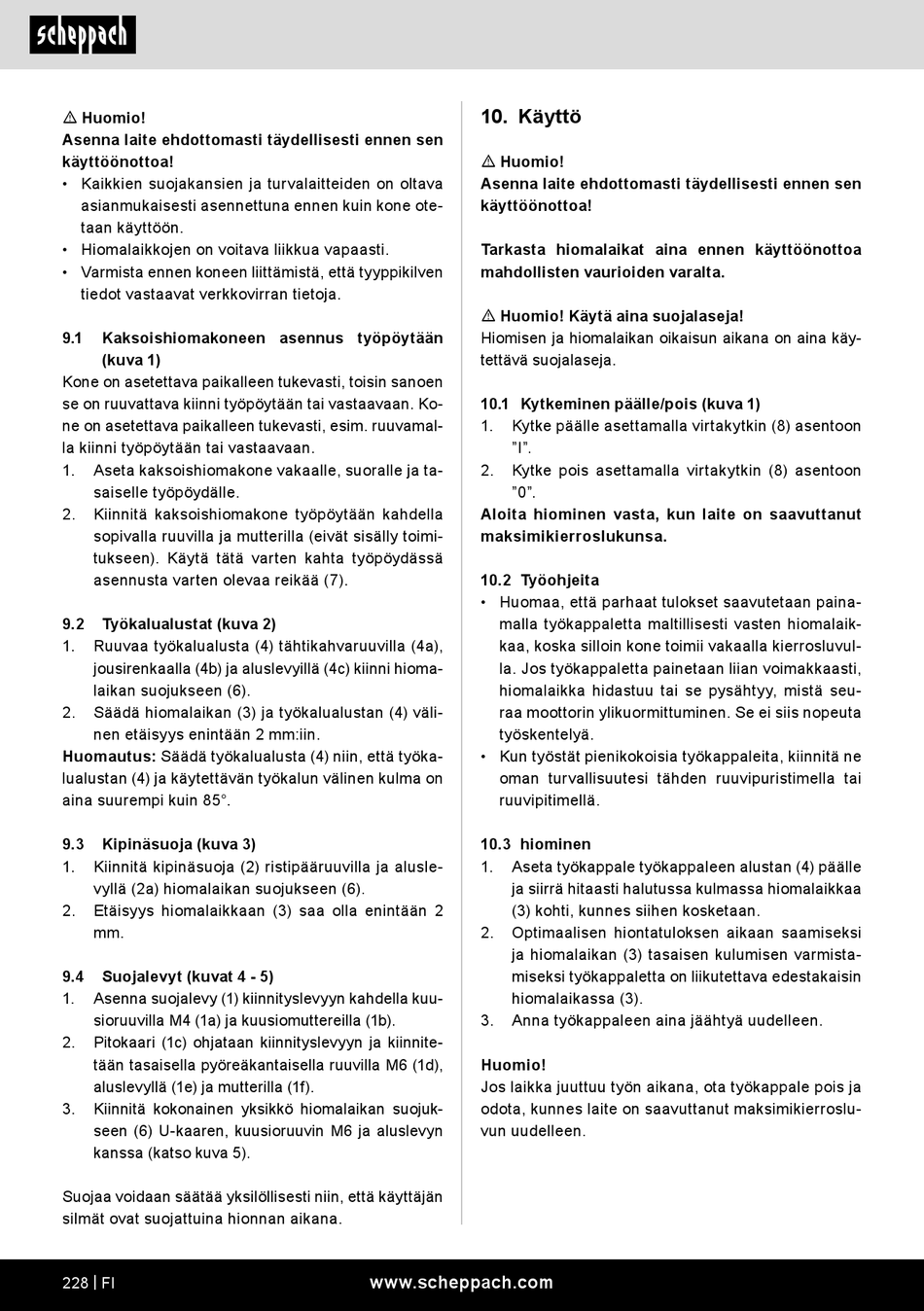

Scheppach BG150 Originalbetriebsanleitung Seite 228

m Huomio!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Hiomalaikkojen on voitava liikkua vapaasti.
• Varmista ennen koneen liittämistä, että tyyppikilven
tiedot vastaavat verkkovirran tietoja.
9.1 Kaksoishiomakoneen asennus työpöytään
(kuva 1)
Kone on asetettava paikalleen tukevasti, toisin sanoen
se on ruuvattava kiinni työpöytään tai vastaavaan. Ko-
ne on asetettava paikalleen tukevasti, esim. ruuvamal-
la kiinni työpöytään tai vastaavaan.
1. Aseta kaksoishiomakone vakaalle, suoralle ja ta-
saiselle työpöydälle.
2. Kiinnitä kaksoishiomakone työpöytään kahdella
sopivalla ruuvilla ja mutterilla (eivät sisälly toimi-
tukseen). Käytä tätä varten kahta työpöydässä
asennusta varten olevaa reikää (7).
9.2 Työkalualustat (kuva 2)
1. Ruuvaa työkalualusta (4) tähtikahvaruuvilla (4a),
jousirenkaalla (4b) ja aluslevyillä (4c) kiinni hioma-
laikan suojukseen (6).
2. Säädä hiomalaikan (3) ja työkalualustan (4) väli-
nen etäisyys enintään 2 mm:iin.
Huomautus: Säädä työkalualusta (4) niin, että työka-
lualustan (4) ja käytettävän työkalun välinen kulma on
aina suurempi kuin 85°.
9.3 Kipinäsuoja (kuva 3)
1. Kiinnitä kipinäsuoja (2) ristipääruuvilla ja alusle-
vyllä (2a) hiomalaikan suojukseen (6).
2. Etäisyys hiomalaikkaan (3) saa olla enintään 2
mm.
9.4 Suojalevyt (kuvat 4 - 5)
1. Asenna suojalevy (1) kiinnityslevyyn kahdella kuu-
sioruuvilla M4 (1a) ja kuusiomuttereilla (1b).
2. Pitokaari (1c) ohjataan kiinnityslevyyn ja kiinnite-
tään tasaisella pyöreäkantaisella ruuvilla M6 (1d),
aluslevyllä (1e) ja mutterilla (1f).
3. Kiinnitä kokonainen yksikkö hiomalaikan suojuk-
seen (6) U-kaaren, kuusioruuvin M6 ja aluslevyn
kanssa (katso kuva 5).
Suojaa voidaan säätää yksilöllisesti niin, että käyttäjän
silmät ovat suojattuina hionnan aikana.
228 | FI
10. Käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
Tarkasta hiomalaikat aina ennen käyttöönottoa
mahdollisten vaurioiden varalta.
m Huomio! Käytä aina suojalaseja!
Hiomisen ja hiomalaikan oikaisun aikana on aina käy-
tettävä suojalaseja.
10.1 Kytkeminen päälle/pois (kuva 1)
1. Kytke päälle asettamalla virtakytkin (8) asentoon
"I".
2. Kytke pois asettamalla virtakytkin (8) asentoon
"0".
Aloita hiominen vasta, kun laite on saavuttanut
maksimikierroslukunsa.
10.2 Työohjeita
• Huomaa, että parhaat tulokset saavutetaan paina-
malla työkappaletta maltillisesti vasten hiomalaik-
kaa, koska silloin kone toimii vakaalla kierrosluvul-
la. Jos työkappaletta painetaan liian voimakkaasti,
hiomalaikka hidastuu tai se pysähtyy, mistä seu-
raa moottorin ylikuormittuminen. Se ei siis nopeuta
työskentelyä.
• Kun työstät pienikokoisia työkappaleita, kiinnitä ne
oman turvallisuutesi tähden ruuvipuristimella tai
ruuvipitimellä.
10.3 hiominen
1. Aseta työkappale työkappaleen alustan (4) päälle
ja siirrä hitaasti halutussa kulmassa hiomalaikkaa
(3) kohti, kunnes siihen kosketaan.
2. Optimaalisen hiontatuloksen aikaan saamiseksi
ja hiomalaikan (3) tasaisen kulumisen varmista-
miseksi työkappaletta on liikutettava edestakaisin
hiomalaikassa (3).
3. Anna työkappaleen aina jäähtyä uudelleen.
Huomio!
Jos laikka juuttuu työn aikana, ota työkappale pois ja
odota, kunnes laite on saavuttanut maksimikierroslu-
vun uudelleen.
