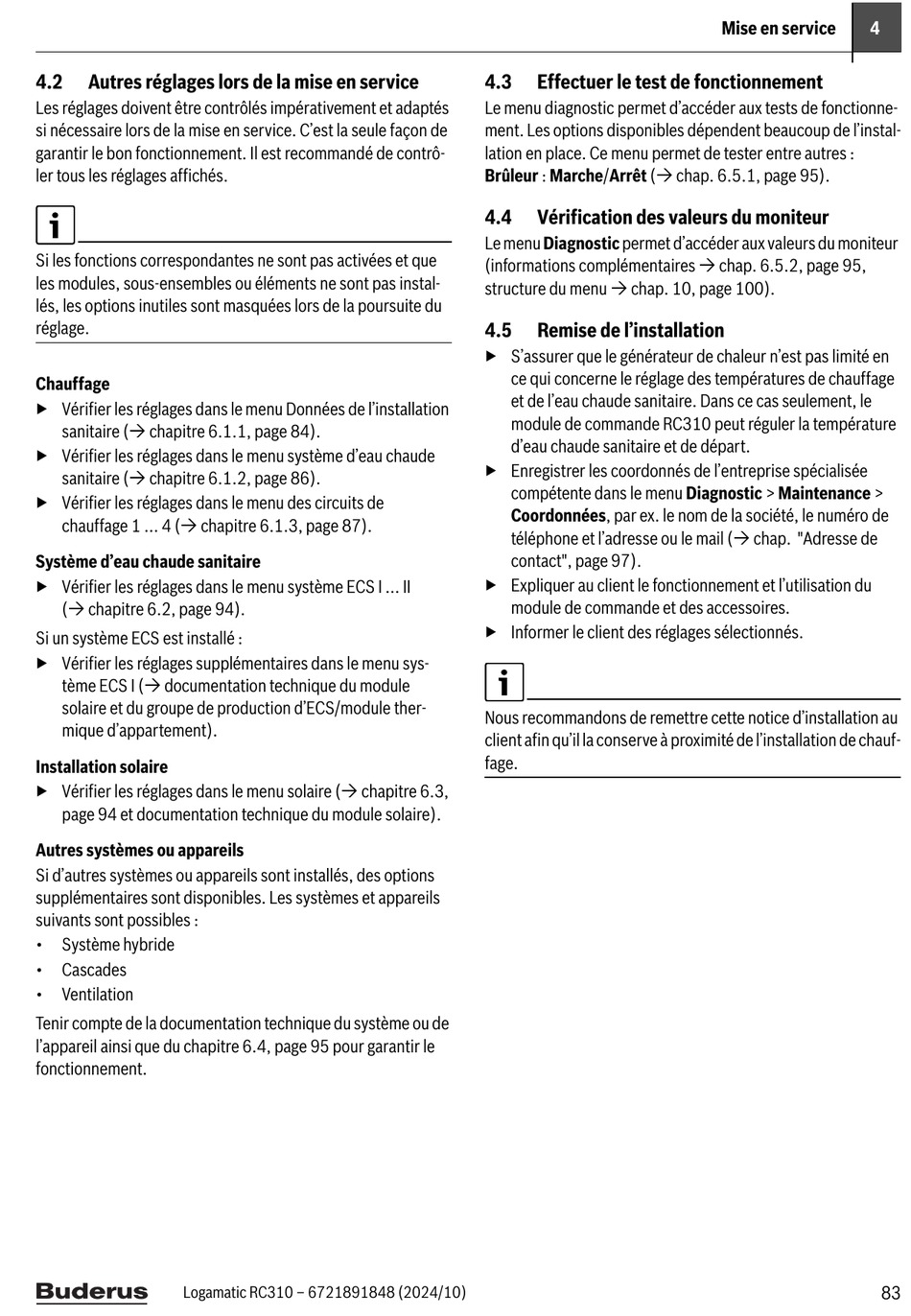

4.2
Autres réglages lors de la mise en service
Les réglages doivent être contrôlés impérativement et adaptés
si nécessaire lors de la mise en service. C'est la seule façon de
garantir le bon fonctionnement. Il est recommandé de contrô-
ler tous les réglages affichés.
Si les fonctions correspondantes ne sont pas activées et que
les modules, sous-ensembles ou éléments ne sont pas instal-
lés, les options inutiles sont masquées lors de la poursuite du
réglage.
Chauffage
▶ Vérifier les réglages dans le menu Données de l'installation
sanitaire ( chapitre 6.1.1, page 84).
▶ Vérifier les réglages dans le menu système d'eau chaude
sanitaire ( chapitre 6.1.2, page 86).
▶ Vérifier les réglages dans le menu des circuits de
chauffage 1 ... 4 ( chapitre 6.1.3, page 87).
Système d'eau chaude sanitaire
▶ Vérifier les réglages dans le menu système ECS I ... II
( chapitre 6.2, page 94).
Si un système ECS est installé :
▶ Vérifier les réglages supplémentaires dans le menu sys-
tème ECS I ( documentation technique du module
solaire et du groupe de production d'ECS/module ther-
mique d'appartement).
Installation solaire
▶ Vérifier les réglages dans le menu solaire ( chapitre 6.3,
page 94 et documentation technique du module solaire).
Autres systèmes ou appareils
Si d'autres systèmes ou appareils sont installés, des options
supplémentaires sont disponibles. Les systèmes et appareils
suivants sont possibles :
Système hybride
Cascades
Ventilation
Tenir compte de la documentation technique du système ou de
l'appareil ainsi que du chapitre 6.4, page 95 pour garantir le
fonctionnement.
Logamatic RC310 – 6721891848 (2024/10)
4.3
Effectuer le test de fonctionnement
Le menu diagnostic permet d'accéder aux tests de fonctionne-
ment. Les options disponibles dépendent beaucoup de l'instal-
lation en place. Ce menu permet de tester entre autres :
Brûleur : Marche/Arrêt ( chap. 6.5.1, page 95).
4.4
Vérification des valeurs du moniteur
Le menu Diagnostic permet d'accéder aux valeurs du moniteur
(informations complémentaires  chap. 6.5.2, page 95,
structure du menu  chap. 10, page 100).
4.5
Remise de l'installation
▶ S'assurer que le générateur de chaleur n'est pas limité en
ce qui concerne le réglage des températures de chauffage
et de l'eau chaude sanitaire. Dans ce cas seulement, le
module de commande RC310 peut réguler la température
d'eau chaude sanitaire et de départ.
▶ Enregistrer les coordonnés de l'entreprise spécialisée
compétente dans le menu Diagnostic > Maintenance >
Coordonnées, par ex. le nom de la société, le numéro de
téléphone et l'adresse ou le mail ( chap. "Adresse de
contact", page 97).
▶ Expliquer au client le fonctionnement et l'utilisation du
module de commande et des accessoires.
▶ Informer le client des réglages sélectionnés.
Nous recommandons de remettre cette notice d'installation au
client afin qu'il la conserve à proximité de l'installation de chauf-
fage.
Mise en service
4
83
