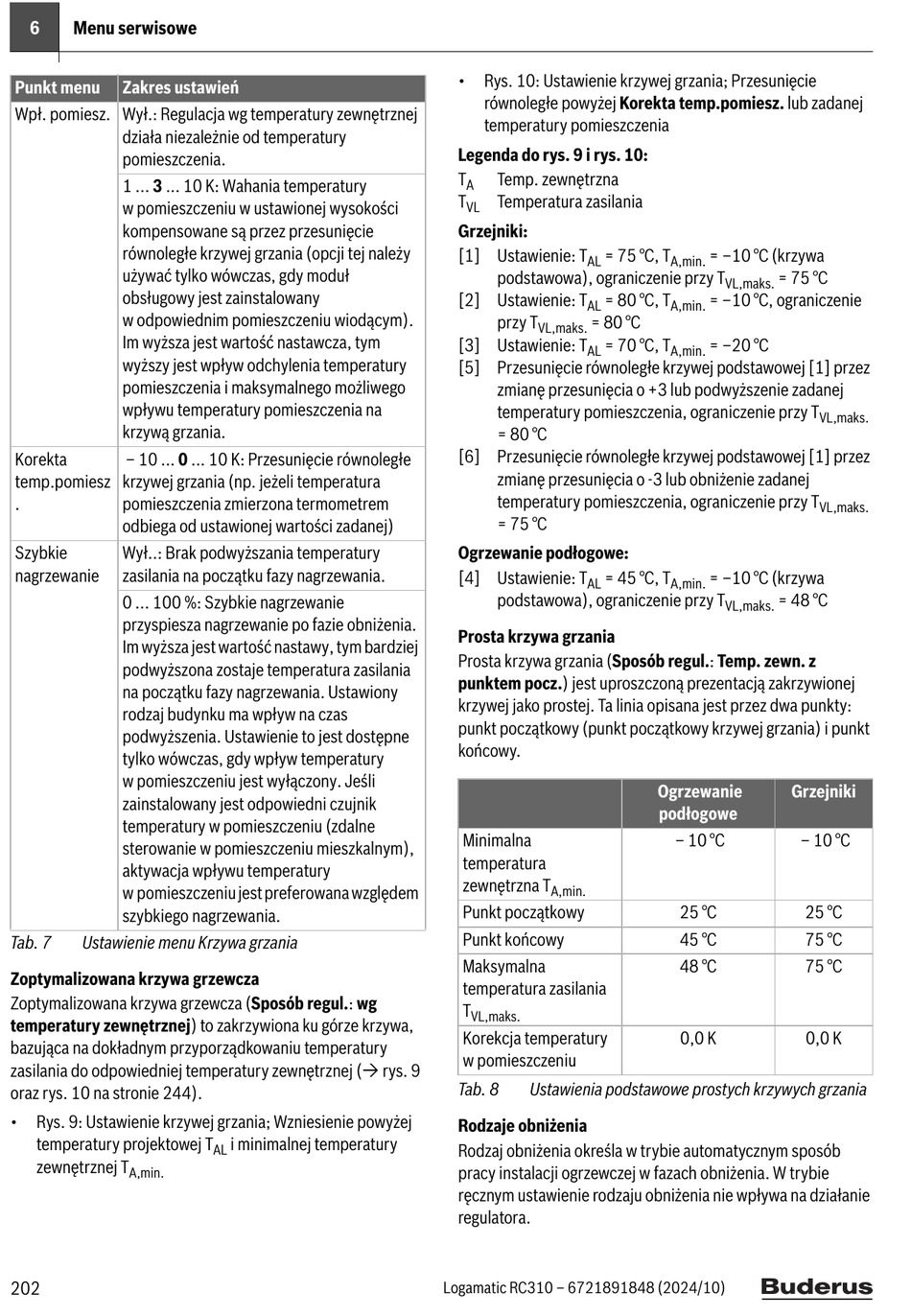

Menu serwisowe
Punkt menu
Zakres ustawień
Wpł. pomiesz. Wył.: Regulacja wg temperatury zewnętrznej
działa niezależnie od temperatury
pomieszczenia.
1 ... 3 ... 10 K: Wahania temperatury
w pomieszczeniu w ustawionej wysokości
kompensowane są przez przesunięcie
równoległe krzywej grzania (opcji tej należy
używać tylko wówczas, gdy moduł
obsługowy jest zainstalowany
w odpowiednim pomieszczeniu wiodącym).
Im wyższa jest wartość nastawcza, tym
wyższy jest wpływ odchylenia temperatury
pomieszczenia i maksymalnego możliwego
wpływu temperatury pomieszczenia na
krzywą grzania.
Korekta
– 10 ... 0 ... 10 K: Przesunięcie równoległe
temp.pomiesz
krzywej grzania (np. jeżeli temperatura
.
pomieszczenia zmierzona termometrem
odbiega od ustawionej wartości zadanej)
Szybkie
Wył..: Brak podwyższania temperatury
nagrzewanie
zasilania na początku fazy nagrzewania.
0 ... 100 %: Szybkie nagrzewanie
przyspiesza nagrzewanie po fazie obniżenia.
Im wyższa jest wartość nastawy, tym bardziej
podwyższona zostaje temperatura zasilania
na początku fazy nagrzewania. Ustawiony
rodzaj budynku ma wpływ na czas
podwyższenia. Ustawienie to jest dostępne
tylko wówczas, gdy wpływ temperatury
w pomieszczeniu jest wyłączony. Jeśli
zainstalowany jest odpowiedni czujnik
temperatury w pomieszczeniu (zdalne
sterowanie w pomieszczeniu mieszkalnym),
aktywacja wpływu temperatury
w pomieszczeniu jest preferowana względem
szybkiego nagrzewania.
Tab. 7
Ustawienie menu Krzywa grzania
Zoptymalizowana krzywa grzewcza
Zoptymalizowana krzywa grzewcza (Sposób regul.: wg
temperatury zewnętrznej) to zakrzywiona ku górze krzywa,
bazująca na dokładnym przyporządkowaniu temperatury
zasilania do odpowiedniej temperatury zewnętrznej ( rys. 9
oraz rys. 10 na stronie 244).
Rys. 9: Ustawienie krzywej grzania; Wzniesienie powyżej
temperatury projektowej T
zewnętrznej T
A,min.
202
i minimalnej temperatury
AL
Rys. 10: Ustawienie krzywej grzania; Przesunięcie
równoległe powyżej Korekta temp.pomiesz. lub zadanej
temperatury pomieszczenia
Legenda do rys. 9 i rys. 10:
T
Temp. zewnętrzna
A
T
Temperatura zasilania
VL
Grzejniki:
[1] Ustawienie: T
= 75 °C, T
AL
podstawowa), ograniczenie przy T
[2] Ustawienie: T
= 80 °C, T
AL
przy T
= 80 °C
VL,maks.
[3] Ustawienie: T
= 70 °C, T
AL
[5] Przesunięcie równoległe krzywej podstawowej [1] przez
zmianę przesunięcia o +3 lub podwyższenie zadanej
temperatury pomieszczenia, ograniczenie przy T
= 80 °C
[6] Przesunięcie równoległe krzywej podstawowej [1] przez
zmianę przesunięcia o -3 lub obniżenie zadanej
temperatury pomieszczenia, ograniczenie przy T
= 75 °C
Ogrzewanie podłogowe:
[4] Ustawienie: T
= 45 °C, T
AL
podstawowa), ograniczenie przy T
Prosta krzywa grzania
Prosta krzywa grzania (Sposób regul.: Temp. zewn. z
punktem pocz.) jest uproszczoną prezentacją zakrzywionej
krzywej jako prostej. Ta linia opisana jest przez dwa punkty:
punkt początkowy (punkt początkowy krzywej grzania) i punkt
końcowy.
Minimalna
temperatura
zewnętrzna T
A,min.
Punkt początkowy
Punkt końcowy
Maksymalna
temperatura zasilania
T
VL,maks.
Korekcja temperatury
w pomieszczeniu
Tab. 8
Ustawienia podstawowe prostych krzywych grzania
Rodzaje obniżenia
Rodzaj obniżenia określa w trybie automatycznym sposób
pracy instalacji ogrzewczej w fazach obniżenia. W trybie
ręcznym ustawienie rodzaju obniżenia nie wpływa na działanie
regulatora.
Logamatic RC310 – 6721891848 (2024/10)
= –10 °C (krzywa
A,min.
= 75 °C
VL,maks.
= –10 °C, ograniczenie
A,min.
= –20 °C
A,min.
VL,maks.
VL,maks.
= –10 °C (krzywa
A,min.
= 48 °C
VL,maks.
Ogrzewanie
Grzejniki
podłogowe
– 10 °C
– 10 °C
25 °C
25 °C
45 °C
75 °C
48 °C
75 °C
0,0 K
0,0 K
