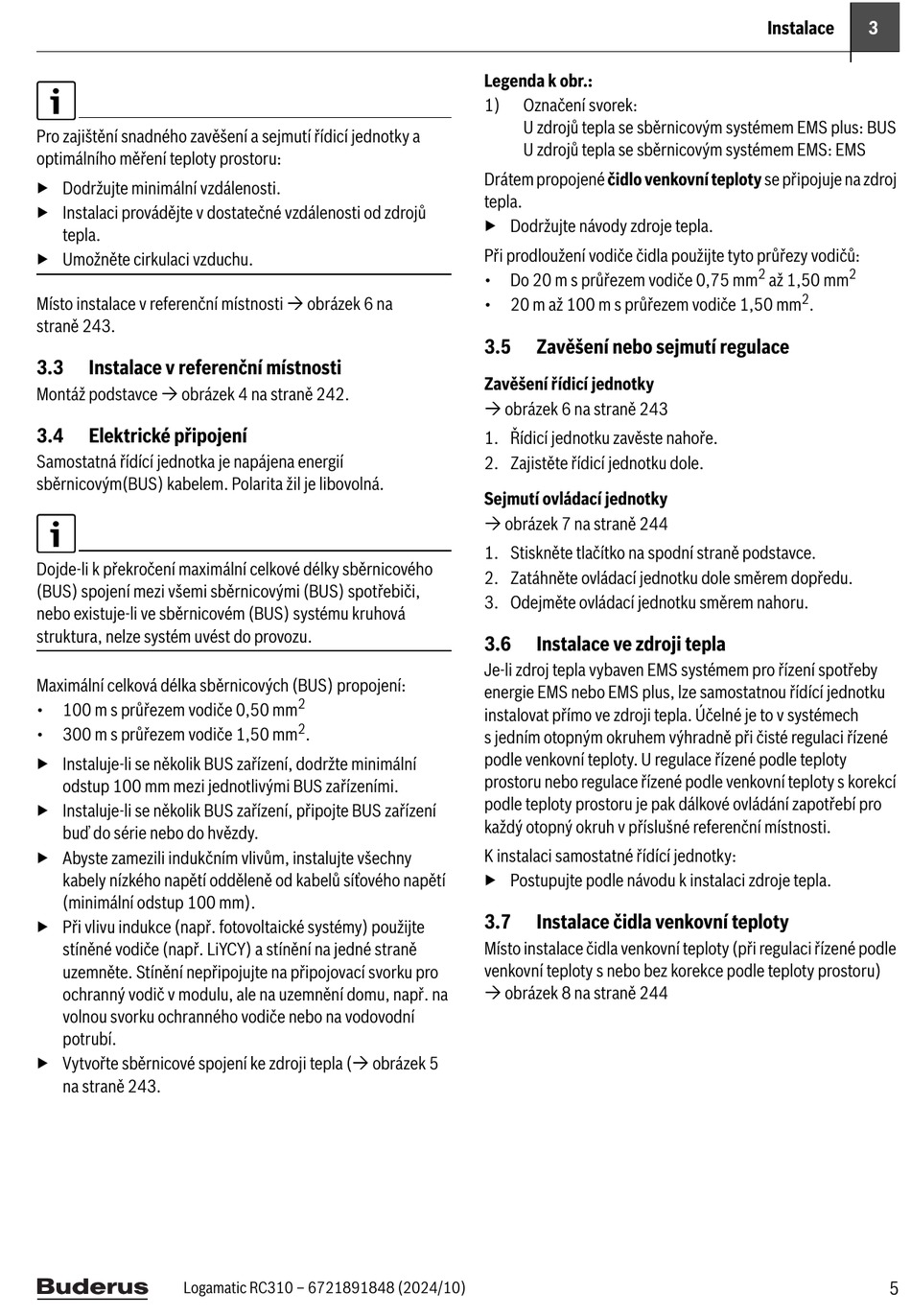

Pro zajištění snadného zavěšení a sejmutí řídicí jednotky a
optimálního měření teploty prostoru:
▶ Dodržujte minimální vzdálenosti.
▶ Instalaci provádějte v dostatečné vzdálenosti od zdrojů
tepla.
▶ Umožněte cirkulaci vzduchu.
Místo instalace v referenční místnosti  obrázek 6 na
straně 243.
3.3 Instalace v referenční místnosti
Montáž podstavce  obrázek 4 na straně 242.
3.4 Elektrické připojení
Samostatná řídící jednotka je napájena energií
sběrnicovým(BUS) kabelem. Polarita žil je libovolná.
Dojde-li k překročení maximální celkové délky sběrnicového
(BUS) spojení mezi všemi sběrnicovými (BUS) spotřebiči,
nebo existuje-li ve sběrnicovém (BUS) systému kruhová
struktura, nelze systém uvést do provozu.
Maximální celková délka sběrnicových (BUS) propojení:
• 100 m s průřezem vodiče 0,50 mm
• 300 m s průřezem vodiče 1,50 mm
▶ Instaluje-li se několik BUS zařízení, dodržte minimální
odstup 100 mm mezi jednotlivými BUS zařízeními.
▶ Instaluje-li se několik BUS zařízení, připojte BUS zařízení
buď do série nebo do hvězdy.
▶ Abyste zamezili indukčním vlivům, instalujte všechny
kabely nízkého napětí odděleně od kabelů síťového napětí
(minimální odstup 100 mm).
▶ Při vlivu indukce (např. fotovoltaické systémy) použijte
stíněné vodiče (např. LiYCY) a stínění na jedné straně
uzemněte. Stínění nepřipojujte na připojovací svorku pro
ochranný vodič v modulu, ale na uzemnění domu, např. na
volnou svorku ochranného vodiče nebo na vodovodní
potrubí.
▶ Vytvořte sběrnicové spojení ke zdroji tepla ( obrázek 5
na straně 243.
Logamatic RC310 – 6721891848 (2024/10)
2
2
.
Legenda k obr.:
1) Označení svorek:
U zdrojů tepla se sběrnicovým systémem EMS plus: BUS
U zdrojů tepla se sběrnicovým systémem EMS: EMS
Drátem propojené čidlo venkovní teploty se připojuje na zdroj
tepla.
▶ Dodržujte návody zdroje tepla.
Při prodloužení vodiče čidla použijte tyto průřezy vodičů:
• Do 20 m s průřezem vodiče 0,75 mm
• 20 m až 100 m s průřezem vodiče 1,50 mm
3.5 Zavěšení nebo sejmutí regulace
Zavěšení řídicí jednotky
 obrázek 6 na straně 243
1. Řídicí jednotku zavěste nahoře.
2. Zajistěte řídicí jednotku dole.
Sejmutí ovládací jednotky
 obrázek 7 na straně 244
1. Stiskněte tlačítko na spodní straně podstavce.
2. Zatáhněte ovládací jednotku dole směrem dopředu.
3. Odejměte ovládací jednotku směrem nahoru.
3.6 Instalace ve zdroji tepla
Je-li zdroj tepla vybaven EMS systémem pro řízení spotřeby
energie EMS nebo EMS plus, lze samostatnou řídící jednotku
instalovat přímo ve zdroji tepla. Účelné je to v systémech
s jedním otopným okruhem výhradně při čisté regulaci řízené
podle venkovní teploty. U regulace řízené podle teploty
prostoru nebo regulace řízené podle venkovní teploty s korekcí
podle teploty prostoru je pak dálkové ovládání zapotřebí pro
každý otopný okruh v příslušné referenční místnosti.
K instalaci samostatné řídící jednotky:
▶ Postupujte podle návodu k instalaci zdroje tepla.
3.7 Instalace čidla venkovní teploty
Místo instalace čidla venkovní teploty (při regulaci řízené podle
venkovní teploty s nebo bez korekce podle teploty prostoru)
 obrázek 8 na straně 244
Instalace 3
2 2
až 1,50 mm
2
.
5
