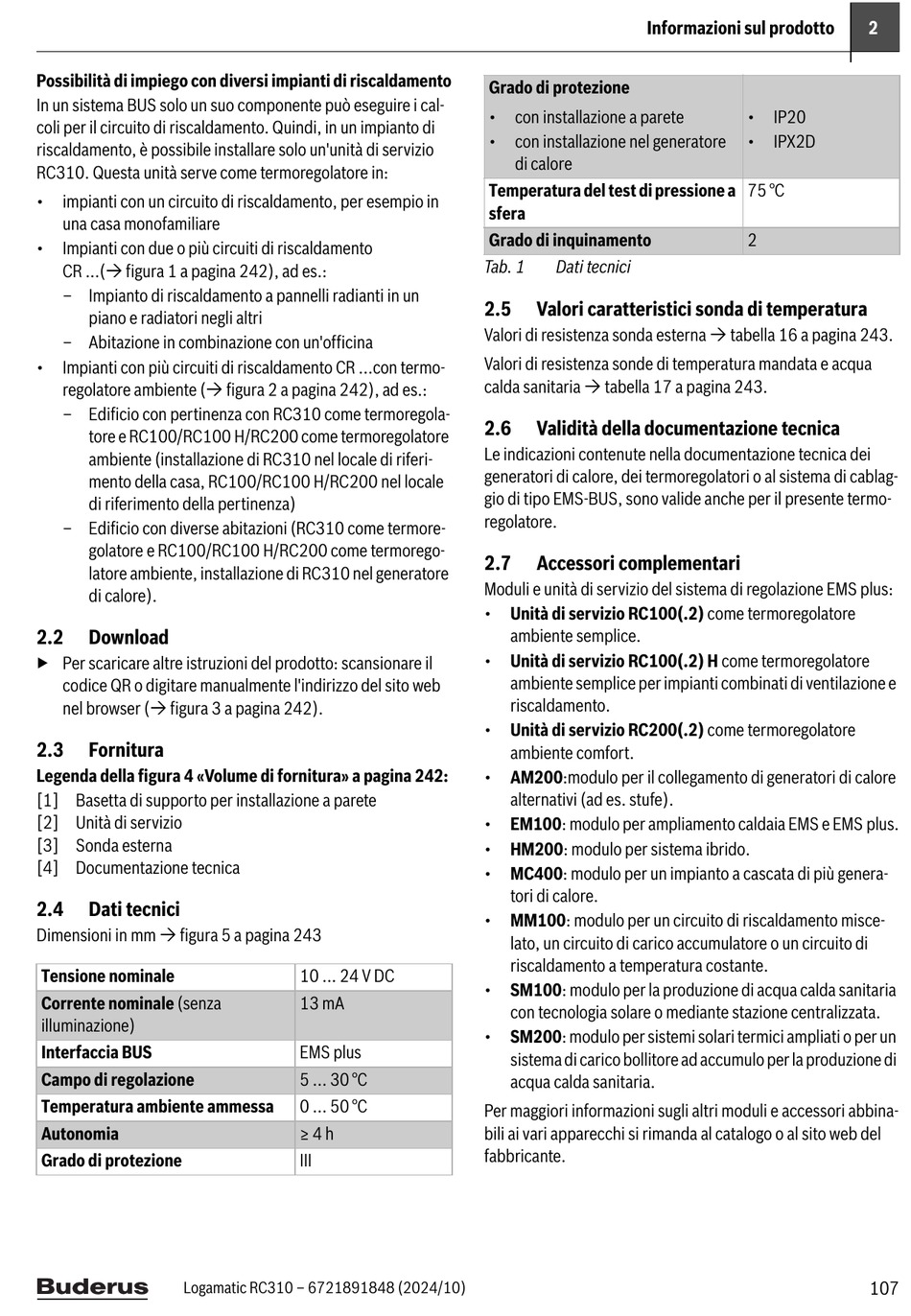

Possibilità di impiego con diversi impianti di riscaldamento
In un sistema BUS solo un suo componente può eseguire i cal-
coli per il circuito di riscaldamento. Quindi, in un impianto di
riscaldamento, è possibile installare solo un'unità di servizio
RC310. Questa unità serve come termoregolatore in:
• impianti con un circuito di riscaldamento, per esempio in
una casa monofamiliare
• Impianti con due o più circuiti di riscaldamento
CR ...( figura 1 a pagina 242), ad es.:
– Impianto di riscaldamento a pannelli radianti in un
piano e radiatori negli altri
– Abitazione in combinazione con un'officina
• Impianti con più circuiti di riscaldamento CR ...con termo-
regolatore ambiente ( figura 2 a pagina 242), ad es.:
– Edificio con pertinenza con RC310 come termoregola-
tore e RC100/RC100 H/RC200 come termoregolatore
ambiente (installazione di RC310 nel locale di riferi-
mento della casa, RC100/RC100 H/RC200 nel locale
di riferimento della pertinenza)
– Edificio con diverse abitazioni (RC310 come termore-
golatore e RC100/RC100 H/RC200 come termorego-
latore ambiente, installazione di RC310 nel generatore
di calore).
2.2 Download
▶ Per scaricare altre istruzioni del prodotto: scansionare il
codice QR o digitare manualmente l'indirizzo del sito web
nel browser ( figura 3 a pagina 242).
2.3 Fornitura
Legenda della figura 4 «Volume di fornitura» a pagina 242:
[1] Basetta di supporto per installazione a parete
[2] Unità di servizio
[3] Sonda esterna
[4] Documentazione tecnica
2.4 Dati tecnici
Dimensioni in mm  figura 5 a pagina 243
Tensione nominale
Corrente nominale (senza
illuminazione)
Interfaccia BUS
Campo di regolazione
Temperatura ambiente ammessa
Autonomia
Grado di protezione
Logamatic RC310 – 6721891848 (2024/10)
10 ... 24 V DC
13 mA
EMS plus
5 ... 30 °C
0 ... 50 °C
≥ 4 h
III
Informazioni sul prodotto
Grado di protezione
• con installazione a parete
• con installazione nel generatore
di calore
Temperatura del test di pressione a
sfera
Grado di inquinamento
Tab. 1 Dati tecnici
2.5 Valori caratteristici sonda di temperatura
Valori di resistenza sonda esterna  tabella 16 a pagina 243.
Valori di resistenza sonde di temperatura mandata e acqua
calda sanitaria  tabella 17 a pagina 243.
2.6 Validità della documentazione tecnica
Le indicazioni contenute nella documentazione tecnica dei
generatori di calore, dei termoregolatori o al sistema di cablag-
gio di tipo EMS-BUS, sono valide anche per il presente termo-
regolatore.
2.7 Accessori complementari
Moduli e unità di servizio del sistema di regolazione EMS plus:
• Unità di servizio RC100(.2) come termoregolatore
ambiente semplice.
• Unità di servizio RC100(.2) H come termoregolatore
ambiente semplice per impianti combinati di ventilazione e
riscaldamento.
• Unità di servizio RC200(.2) come termoregolatore
ambiente comfort.
• AM200:modulo per il collegamento di generatori di calore
alternativi (ad es. stufe).
• EM100: modulo per ampliamento caldaia EMS e EMS plus.
• HM200: modulo per sistema ibrido.
• MC400: modulo per un impianto a cascata di più genera-
tori di calore.
• MM100: modulo per un circuito di riscaldamento misce-
lato, un circuito di carico accumulatore o un circuito di
riscaldamento a temperatura costante.
• SM100: modulo per la produzione di acqua calda sanitaria
con tecnologia solare o mediante stazione centralizzata.
• SM200: modulo per sistemi solari termici ampliati o per un
sistema di carico bollitore ad accumulo per la produzione di
acqua calda sanitaria.
Per maggiori informazioni sugli altri moduli e accessori abbina-
bili ai vari apparecchi si rimanda al catalogo o al sito web del
fabbricante.
