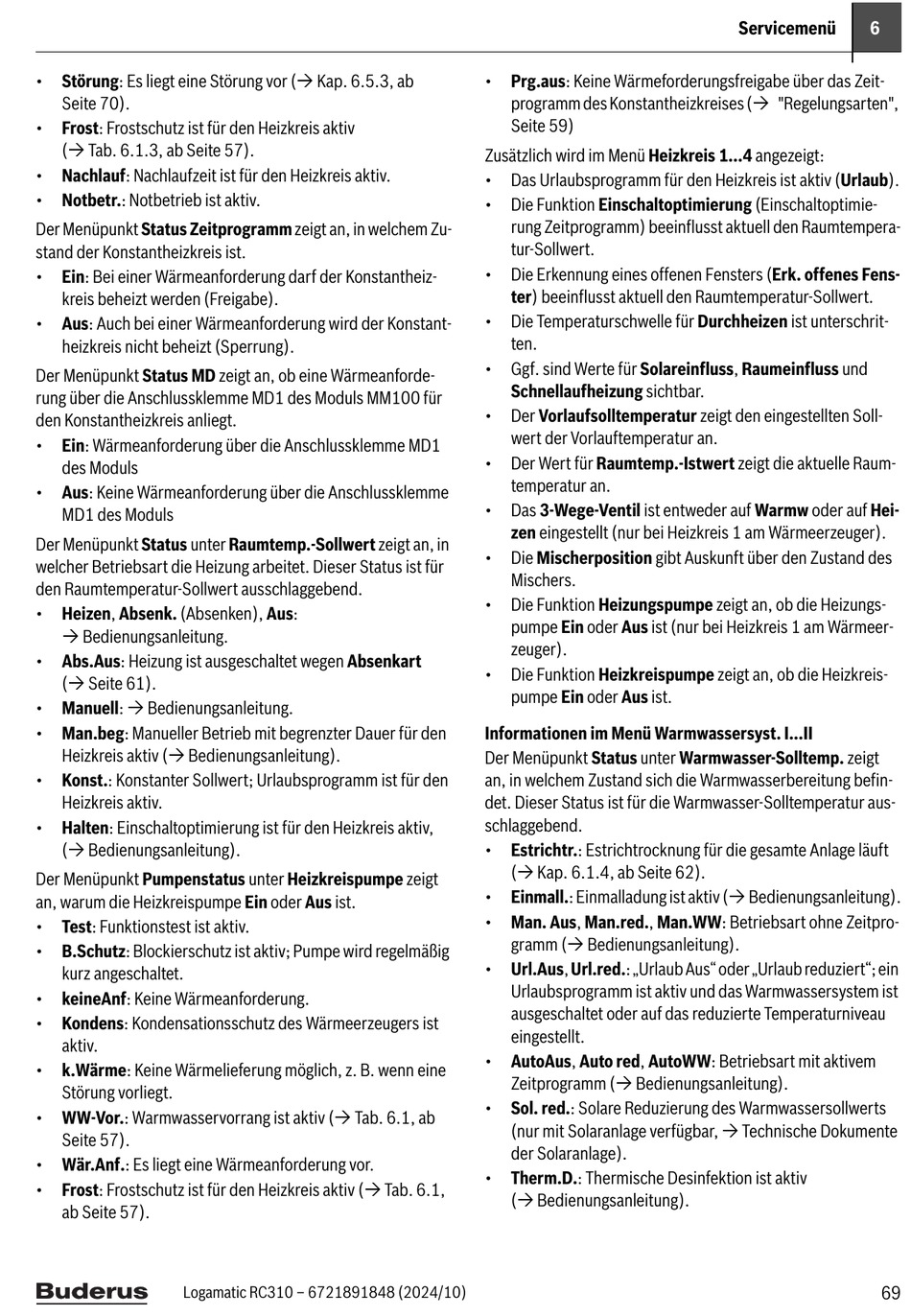

Buderus Logamatic RC310 Installationsanleitung Für Die Fachkraft Seite 69

• Störung: Es liegt eine Störung vor ( Kap. 6.5.3, ab
Seite 70).
• Frost: Frostschutz ist für den Heizkreis aktiv
( Tab. 6.1.3, ab Seite 57).
• Nachlauf: Nachlaufzeit ist für den Heizkreis aktiv.
• Notbetr.: Notbetrieb ist aktiv.
Der Menüpunkt Status Zeitprogramm zeigt an, in welchem Zu-
stand der Konstantheizkreis ist.
• Ein: Bei einer Wärmeanforderung darf der Konstantheiz-
kreis beheizt werden (Freigabe).
• Aus: Auch bei einer Wärmeanforderung wird der Konstant-
heizkreis nicht beheizt (Sperrung).
Der Menüpunkt Status MD zeigt an, ob eine Wärmeanforde-
rung über die Anschlussklemme MD1 des Moduls MM100 für
den Konstantheizkreis anliegt.
• Ein: Wärmeanforderung über die Anschlussklemme MD1
des Moduls
• Aus: Keine Wärmeanforderung über die Anschlussklemme
MD1 des Moduls
Der Menüpunkt Status unter Raumtemp.-Sollwert zeigt an, in
welcher Betriebsart die Heizung arbeitet. Dieser Status ist für
den Raumtemperatur-Sollwert ausschlaggebend.
• Heizen, Absenk. (Absenken), Aus:
 Bedienungsanleitung.
• Abs.Aus: Heizung ist ausgeschaltet wegen Absenkart
( Seite 61).
Manuell:  Bedienungsanleitung.
•
• Man.beg: Manueller Betrieb mit begrenzter Dauer für den
Heizkreis aktiv ( Bedienungsanleitung).
• Konst.: Konstanter Sollwert; Urlaubsprogramm ist für den
Heizkreis aktiv.
• Halten: Einschaltoptimierung ist für den Heizkreis aktiv,
( Bedienungsanleitung).
Der Menüpunkt Pumpenstatus unter Heizkreispumpe zeigt
an, warum die Heizkreispumpe Ein oder Aus ist.
• Test: Funktionstest ist aktiv.
• B.Schutz: Blockierschutz ist aktiv; Pumpe wird regelmäßig
kurz angeschaltet.
• keineAnf: Keine Wärmeanforderung.
• Kondens: Kondensationsschutz des Wärmeerzeugers ist
aktiv.
• k.Wärme: Keine Wärmelieferung möglich, z. B. wenn eine
Störung vorliegt.
• WW-Vor.: Warmwasservorrang ist aktiv ( Tab. 6.1, ab
Seite 57).
• Wär.Anf.: Es liegt eine Wärmeanforderung vor.
• Frost: Frostschutz ist für den Heizkreis aktiv ( Tab. 6.1,
ab Seite 57).
Logamatic RC310 – 6721891848 (2024/10)
• Prg.aus: Keine Wärmeforderungsfreigabe über das Zeit-
programm des Konstantheizkreises ( "Regelungsarten",
Seite 59)
Zusätzlich wird im Menü Heizkreis 1...4 angezeigt:
• Das Urlaubsprogramm für den Heizkreis ist aktiv (Urlaub).
• Die Funktion Einschaltoptimierung (Einschaltoptimie-
rung Zeitprogramm) beeinflusst aktuell den Raumtempera-
tur-Sollwert.
• Die Erkennung eines offenen Fensters (Erk. offenes Fens-
ter) beeinflusst aktuell den Raumtemperatur-Sollwert.
• Die Temperaturschwelle für Durchheizen ist unterschrit-
ten.
• Ggf. sind Werte für Solareinfluss, Raumeinfluss und
Schnellaufheizung sichtbar.
• Der Vorlaufsolltemperatur zeigt den eingestellten Soll-
wert der Vorlauftemperatur an.
• Der Wert für Raumtemp.-Istwert zeigt die aktuelle Raum-
temperatur an.
• Das 3-Wege-Ventil ist entweder auf Warmw oder auf Hei-
zen eingestellt (nur bei Heizkreis 1 am Wärmeerzeuger).
• Die Mischerposition gibt Auskunft über den Zustand des
Mischers.
• Die Funktion Heizungspumpe zeigt an, ob die Heizungs-
pumpe Ein oder Aus ist (nur bei Heizkreis 1 am Wärmeer-
zeuger).
• Die Funktion Heizkreispumpe zeigt an, ob die Heizkreis-
pumpe Ein oder Aus ist.
Informationen im Menü Warmwassersyst. I...II
Der Menüpunkt Status unter Warmwasser-Solltemp. zeigt
an, in welchem Zustand sich die Warmwasserbereitung befin-
det. Dieser Status ist für die Warmwasser-Solltemperatur aus-
schlaggebend.
• Estrichtr.: Estrichtrocknung für die gesamte Anlage läuft
( Kap. 6.1.4, ab Seite 62).
• Einmall.: Einmalladung ist aktiv ( Bedienungsanleitung).
• Man. Aus, Man.red., Man.WW: Betriebsart ohne Zeitpro-
gramm ( Bedienungsanleitung).
• Url.Aus, Url.red.: „Urlaub Aus" oder „Urlaub reduziert"; ein
Urlaubsprogramm ist aktiv und das Warmwassersystem ist
ausgeschaltet oder auf das reduzierte Temperaturniveau
eingestellt.
• AutoAus, Auto red, AutoWW: Betriebsart mit aktivem
Zeitprogramm ( Bedienungsanleitung).
• Sol. red.: Solare Reduzierung des Warmwassersollwerts
(nur mit Solaranlage verfügbar,  Technische Dokumente
der Solaranlage).
• Therm.D.: Thermische Desinfektion ist aktiv
( Bedienungsanleitung).
Servicemenü 6
69
