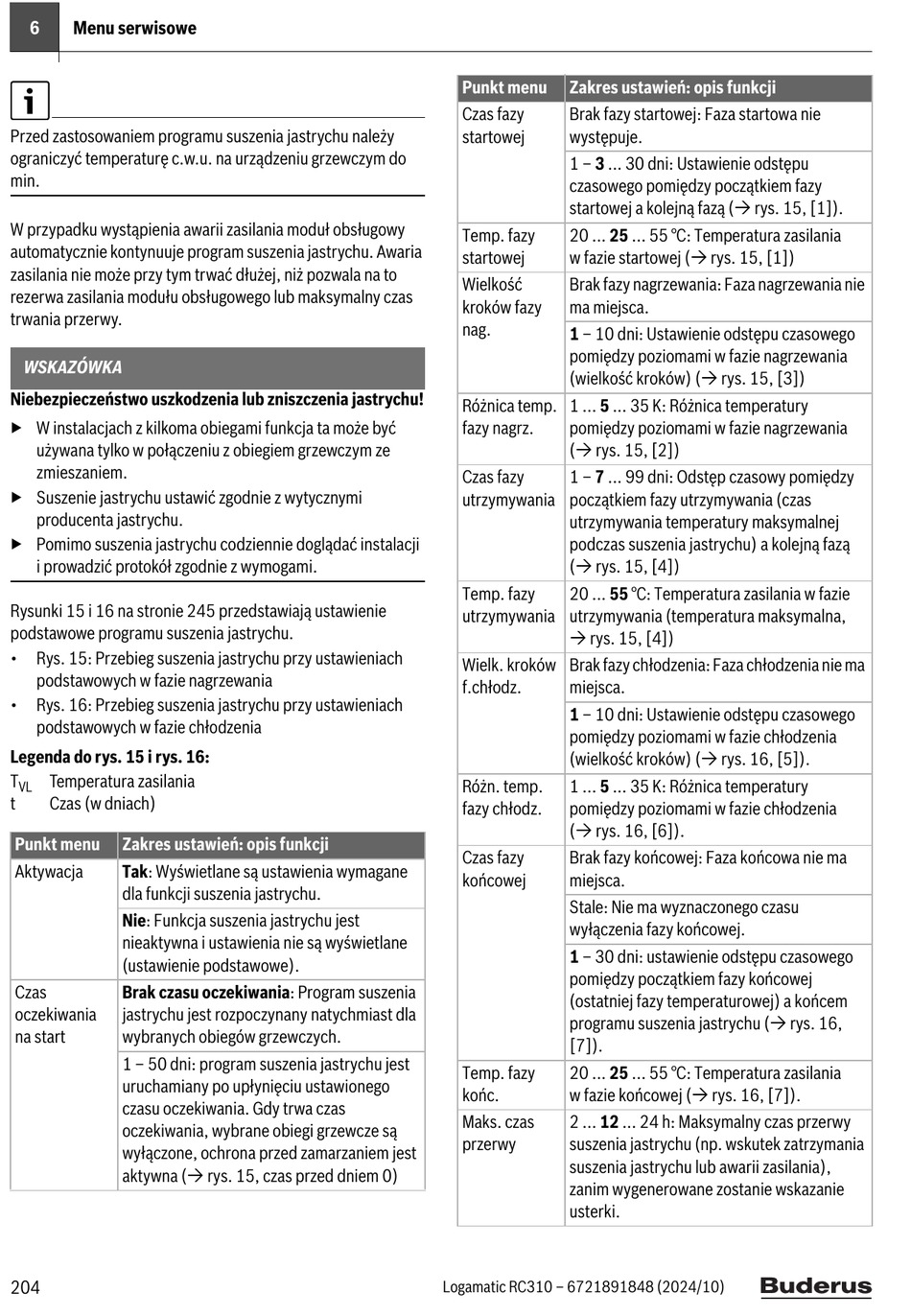

Buderus Logamatic RC310 Installationsanleitung Für Die Fachkraft Seite 204

6 Menu serwisowe
Przed zastosowaniem programu suszenia jastrychu należy
ograniczyć temperaturę c.w.u. na urządzeniu grzewczym do
min.
W przypadku wystąpienia awarii zasilania moduł obsługowy
automatycznie kontynuuje program suszenia jastrychu. Awaria
zasilania nie może przy tym trwać dłużej, niż pozwala na to
rezerwa zasilania modułu obsługowego lub maksymalny czas
trwania przerwy.
WSKAZÓWKA
Niebezpieczeństwo uszkodzenia lub zniszczenia jastrychu!
▶ W instalacjach z kilkoma obiegami funkcja ta może być
używana tylko w połączeniu z obiegiem grzewczym ze
zmieszaniem.
▶ Suszenie jastrychu ustawić zgodnie z wytycznymi
producenta jastrychu.
▶ Pomimo suszenia jastrychu codziennie doglądać instalacji
i prowadzić protokół zgodnie z wymogami.
Rysunki 15 i 16 na stronie 245 przedstawiają ustawienie
podstawowe programu suszenia jastrychu.
• Rys. 15: Przebieg suszenia jastrychu przy ustawieniach
podstawowych w fazie nagrzewania
• Rys. 16: Przebieg suszenia jastrychu przy ustawieniach
podstawowych w fazie chłodzenia
Legenda do rys. 15 i rys. 16:
T Temperatura zasilania
VL
t Czas (w dniach)
Punkt menu Zakres ustawień: opis funkcji
Aktywacja Tak: Wyświetlane są ustawienia wymagane
dla funkcji suszenia jastrychu.
Nie: Funkcja suszenia jastrychu jest
nieaktywna i ustawienia nie są wyświetlane
(ustawienie podstawowe).
Czas Brak czasu oczekiwania: Program suszenia
oczekiwania jastrychu jest rozpoczynany natychmiast dla
na start wybranych obiegów grzewczych.
1 – 50 dni: program suszenia jastrychu jest
uruchamiany po upłynięciu ustawionego
czasu oczekiwania. Gdy trwa czas
oczekiwania, wybrane obiegi grzewcze są
wyłączone, ochrona przed zamarzaniem jest
aktywna ( rys. 15, czas przed dniem 0)
204
Punkt menu Zakres ustawień: opis funkcji
Czas fazy Brak fazy startowej: Faza startowa nie
startowej występuje.
1 – 3 ... 30 dni: Ustawienie odstępu
czasowego pomiędzy początkiem fazy
startowej a kolejną fazą ( rys. 15, [1]).
Temp. fazy 20 ... 25 ... 55 °C: Temperatura zasilania
startowej w fazie startowej ( rys. 15, [1])
Wielkość Brak fazy nagrzewania: Faza nagrzewania nie
kroków fazy ma miejsca.
nag.
1 – 10 dni: Ustawienie odstępu czasowego
pomiędzy poziomami w fazie nagrzewania
(wielkość kroków) ( rys. 15, [3])
Różnica temp. 1 ... 5 ... 35 K: Różnica temperatury
fazy nagrz. pomiędzy poziomami w fazie nagrzewania
( rys. 15, [2])
Czas fazy 1 – 7 ... 99 dni: Odstęp czasowy pomiędzy
utrzymywania początkiem fazy utrzymywania (czas
utrzymywania temperatury maksymalnej
podczas suszenia jastrychu) a kolejną fazą
( rys. 15, [4])
Temp. fazy 20 ... 55 °C: Temperatura zasilania w fazie
utrzymywania utrzymywania (temperatura maksymalna,
 rys. 15, [4])
Wielk. kroków Brak fazy chłodzenia: Faza chłodzenia nie ma
f.chłodz. miejsca.
1 – 10 dni: Ustawienie odstępu czasowego
pomiędzy poziomami w fazie chłodzenia
(wielkość kroków) ( rys. 16, [5]).
Różn. temp. 1 ... 5 ... 35 K: Różnica temperatury
fazy chłodz. pomiędzy poziomami w fazie chłodzenia
( rys. 16, [6]).
Czas fazy Brak fazy końcowej: Faza końcowa nie ma
końcowej miejsca.
Stale: Nie ma wyznaczonego czasu
wyłączenia fazy końcowej.
1 – 30 dni: ustawienie odstępu czasowego
pomiędzy początkiem fazy końcowej
(ostatniej fazy temperaturowej) a końcem
programu suszenia jastrychu ( rys. 16,
[7]).
Temp. fazy 20 ... 25 ... 55 °C: Temperatura zasilania
końc. w fazie końcowej ( rys. 16, [7]).
Maks. czas 2 ... 12 ... 24 h: Maksymalny czas przerwy
przerwy suszenia jastrychu (np. wskutek zatrzymania
suszenia jastrychu lub awarii zasilania),
zanim wygenerowane zostanie wskazanie
usterki.
Logamatic RC310 – 6721891848 (2024/10)
