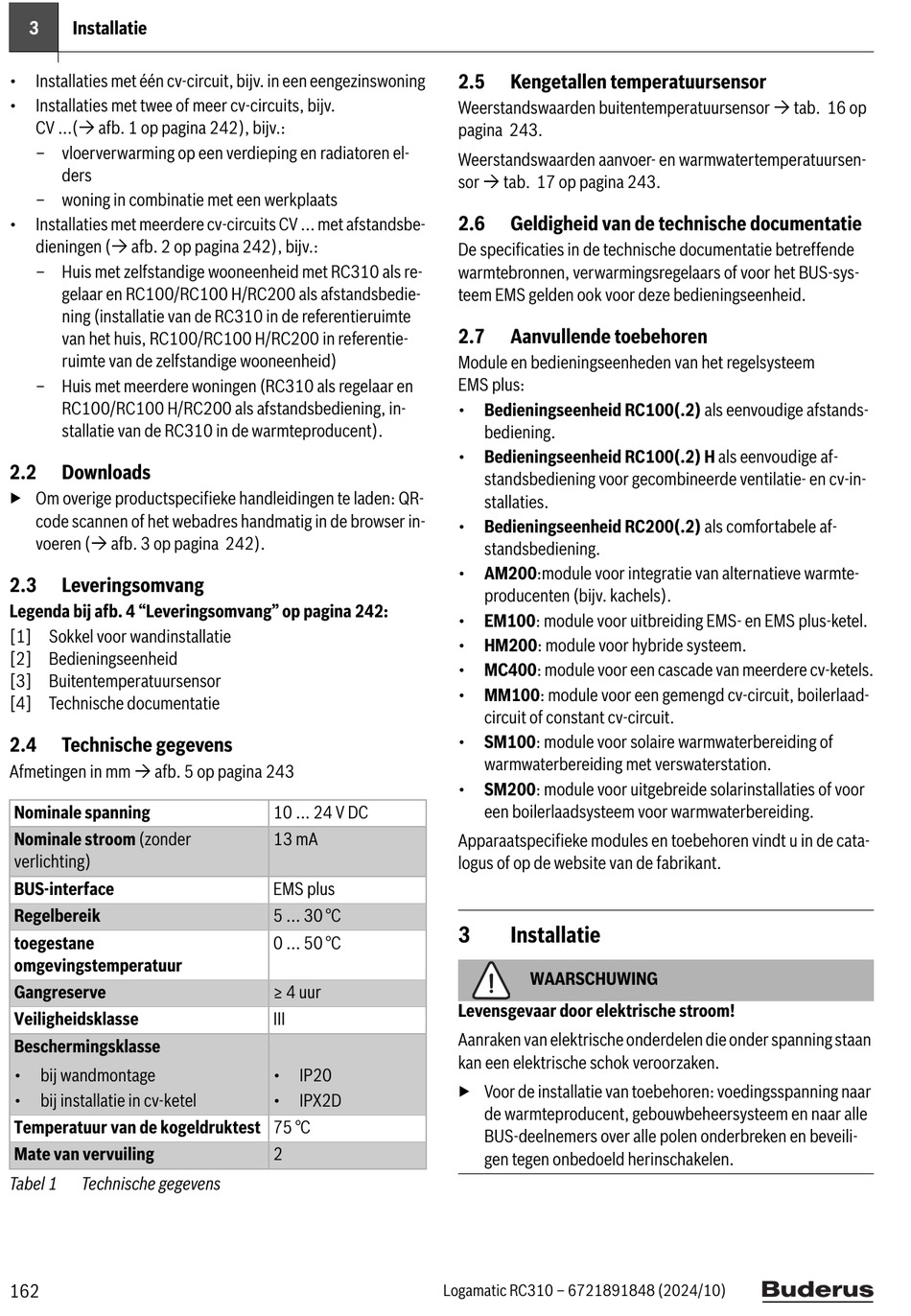

• Installaties met één cv-circuit, bijv. in een eengezinswoning
• Installaties met twee of meer cv-circuits, bijv.
CV ...( afb. 1 op pagina 242), bijv.:
– vloerverwarming op een verdieping en radiatoren el-
ders
– woning in combinatie met een werkplaats
• Installaties met meerdere cv-circuits CV ... met afstandsbe-
dieningen ( afb. 2 op pagina 242), bijv.:
– Huis met zelfstandige wooneenheid met RC310 als re-
gelaar en RC100/RC100 H/RC200 als afstandsbedie-
ning (installatie van de RC310 in de referentieruimte
van het huis, RC100/RC100 H/RC200 in referentie-
ruimte van de zelfstandige wooneenheid)
– Huis met meerdere woningen (RC310 als regelaar en
RC100/RC100 H/RC200 als afstandsbediening, in-
stallatie van de RC310 in de warmteproducent).
2.2 Downloads
▶ Om overige productspecifieke handleidingen te laden: QR-
code scannen of het webadres handmatig in de browser in-
voeren ( afb. 3 op pagina 242).
2.3 Leveringsomvang
Legenda bij afb. 4 "Leveringsomvang" op pagina 242:
[1] Sokkel voor wandinstallatie
[2] Bedieningseenheid
[3] Buitentemperatuursensor
[4] Technische documentatie
2.4 Technische gegevens
Afmetingen in mm  afb. 5 op pagina 243
Nominale spanning
Nominale stroom (zonder
verlichting)
BUS-interface
Regelbereik
toegestane
omgevingstemperatuur
Gangreserve
Veiligheidsklasse
Beschermingsklasse
• bij wandmontage
• bij installatie in cv-ketel
Temperatuur van de kogeldruktest 75 °C
Mate van vervuiling
Tabel 1 Technische gegevens
162
10 ... 24 V DC
13 mA
EMS plus
5 ... 30 °C
0 ... 50 °C
≥ 4 uur
III
• IP20
• IPX2D
2
Logamatic RC310 – 6721891848 (2024/10)
2.5 Kengetallen temperatuursensor
Weerstandswaarden buitentemperatuursensor  tab. 16 op
pagina 243.
Weerstandswaarden aanvoer- en warmwatertemperatuursen-
sor  tab. 17 op pagina 243.
2.6 Geldigheid van de technische documentatie
De specificaties in de technische documentatie betreffende
warmtebronnen, verwarmingsregelaars of voor het BUS-sys-
teem EMS gelden ook voor deze bedieningseenheid.
2.7 Aanvullende toebehoren
Module en bedieningseenheden van het regelsysteem
EMS plus:
• Bedieningseenheid RC100(.2) als eenvoudige afstands-
bediening.
• Bedieningseenheid RC100(.2) H als eenvoudige af-
standsbediening voor gecombineerde ventilatie- en cv-in-
stallaties.
• Bedieningseenheid RC200(.2) als comfortabele af-
standsbediening.
• AM200:module voor integratie van alternatieve warmte-
producenten (bijv. kachels).
• EM100: module voor uitbreiding EMS- en EMS plus-ketel.
• HM200: module voor hybride systeem.
• MC400: module voor een cascade van meerdere cv-ketels.
• MM100: module voor een gemengd cv-circuit, boilerlaad-
circuit of constant cv-circuit.
• SM100: module voor solaire warmwaterbereiding of
warmwaterbereiding met verswaterstation.
• SM200: module voor uitgebreide solarinstallaties of voor
een boilerlaadsysteem voor warmwaterbereiding.
Apparaatspecifieke modules en toebehoren vindt u in de cata-
logus of op de website van de fabrikant.
3 Installatie
WAARSCHUWING
Levensgevaar door elektrische stroom!
Aanraken van elektrische onderdelen die onder spanning staan
kan een elektrische schok veroorzaken.
▶ Voor de installatie van toebehoren: voedingsspanning naar
de warmteproducent, gebouwbeheersysteem en naar alle
BUS-deelnemers over alle polen onderbreken en beveili-
gen tegen onbedoeld herinschakelen.
