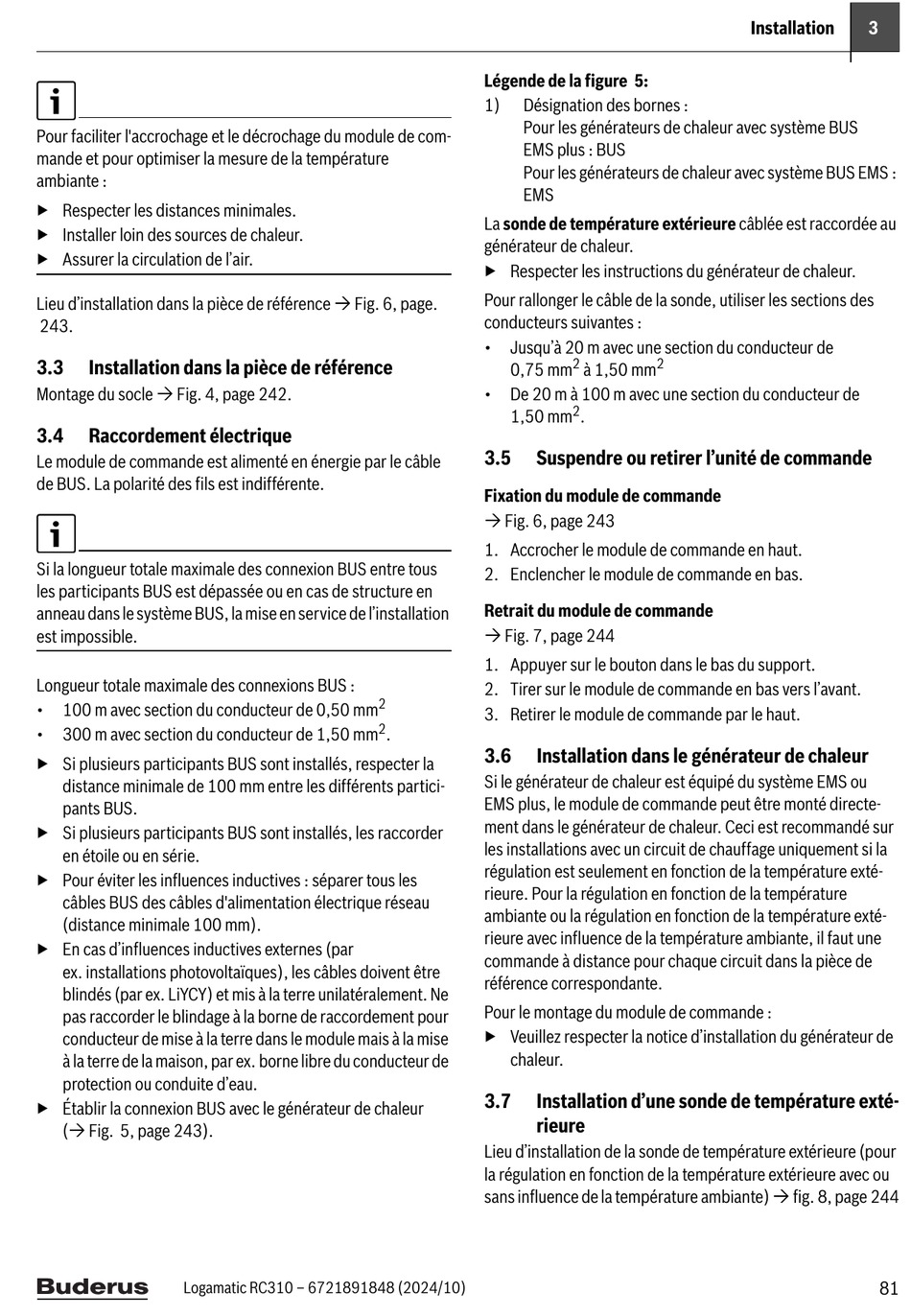

Pour faciliter l'accrochage et le décrochage du module de com-
mande et pour optimiser la mesure de la température
ambiante :
▶ Respecter les distances minimales.
▶ Installer loin des sources de chaleur.
▶ Assurer la circulation de l'air.
Lieu d'installation dans la pièce de référence  Fig. 6, page.
243.
3.3 Installation dans la pièce de référence
Montage du socle  Fig. 4, page 242.
3.4 Raccordement électrique
Le module de commande est alimenté en énergie par le câble
de BUS. La polarité des fils est indifférente.
Si la longueur totale maximale des connexion BUS entre tous
les participants BUS est dépassée ou en cas de structure en
anneau dans le système BUS, la mise en service de l'installation
est impossible.
Longueur totale maximale des connexions BUS :
• 100 m avec section du conducteur de 0,50 mm
• 300 m avec section du conducteur de 1,50 mm
▶ Si plusieurs participants BUS sont installés, respecter la
distance minimale de 100 mm entre les différents partici-
pants BUS.
▶ Si plusieurs participants BUS sont installés, les raccorder
en étoile ou en série.
▶ Pour éviter les influences inductives : séparer tous les
câbles BUS des câbles d'alimentation électrique réseau
(distance minimale 100 mm).
▶ En cas d'influences inductives externes (par
ex. installations photovoltaïques), les câbles doivent être
blindés (par ex. LiYCY) et mis à la terre unilatéralement. Ne
pas raccorder le blindage à la borne de raccordement pour
conducteur de mise à la terre dans le module mais à la mise
à la terre de la maison, par ex. borne libre du conducteur de
protection ou conduite d'eau.
▶ Établir la connexion BUS avec le générateur de chaleur
( Fig. 5, page 243).
Logamatic RC310 – 6721891848 (2024/10)
Légende de la figure 5:
1) Désignation des bornes :
Pour les générateurs de chaleur avec système BUS
EMS plus : BUS
Pour les générateurs de chaleur avec système BUS EMS :
EMS
La sonde de température extérieure câblée est raccordée au
générateur de chaleur.
▶ Respecter les instructions du générateur de chaleur.
Pour rallonger le câble de la sonde, utiliser les sections des
conducteurs suivantes :
• Jusqu'à 20 m avec une section du conducteur de
0,75 mm
• De 20 m à 100 m avec une section du conducteur de
1,50 mm
3.5 Suspendre ou retirer l'unité de commande
Fixation du module de commande
 Fig. 6, page 243
1. Accrocher le module de commande en haut.
2. Enclencher le module de commande en bas.
Retrait du module de commande
 Fig. 7, page 244
1. Appuyer sur le bouton dans le bas du support.
2. Tirer sur le module de commande en bas vers l'avant.
2
3. Retirer le module de commande par le haut.
2
.
3.6 Installation dans le générateur de chaleur
Si le générateur de chaleur est équipé du système EMS ou
EMS plus, le module de commande peut être monté directe-
ment dans le générateur de chaleur. Ceci est recommandé sur
les installations avec un circuit de chauffage uniquement si la
régulation est seulement en fonction de la température exté-
rieure. Pour la régulation en fonction de la température
ambiante ou la régulation en fonction de la température exté-
rieure avec influence de la température ambiante, il faut une
commande à distance pour chaque circuit dans la pièce de
référence correspondante.
Pour le montage du module de commande :
▶ Veuillez respecter la notice d'installation du générateur de
chaleur.
3.7 Installation d'une sonde de température exté-
rieure
Lieu d'installation de la sonde de température extérieure (pour
la régulation en fonction de la température extérieure avec ou
sans influence de la température ambiante)  fig. 8, page 244
2 2
à 1,50 mm
2
.
