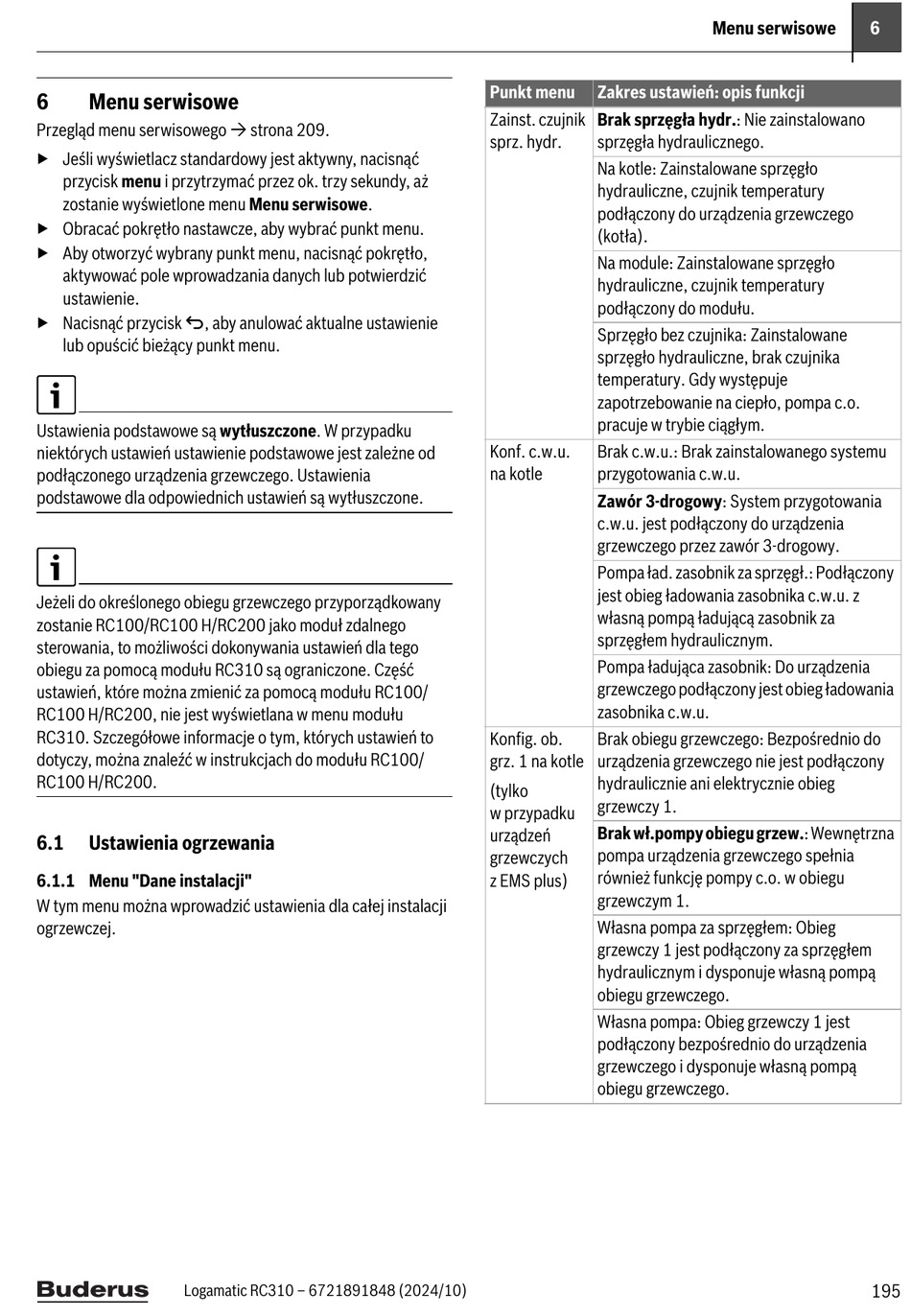

6 Menu serwisowe
Przegląd menu serwisowego  strona 209.
▶ Jeśli wyświetlacz standardowy jest aktywny, nacisnąć
przycisk menu i przytrzymać przez ok. trzy sekundy, aż
zostanie wyświetlone menu Menu serwisowe.
▶ Obracać pokrętło nastawcze, aby wybrać punkt menu.
▶ Aby otworzyć wybrany punkt menu, nacisnąć pokrętło,
aktywować pole wprowadzania danych lub potwierdzić
ustawienie.
▶ Nacisnąć przycisk d, aby anulować aktualne ustawienie
lub opuścić bieżący punkt menu.
Ustawienia podstawowe są wytłuszczone. W przypadku
niektórych ustawień ustawienie podstawowe jest zależne od
podłączonego urządzenia grzewczego. Ustawienia
podstawowe dla odpowiednich ustawień są wytłuszczone.
Jeżeli do określonego obiegu grzewczego przyporządkowany
zostanie RC100/RC100 H/RC200 jako moduł zdalnego
sterowania, to możliwości dokonywania ustawień dla tego
obiegu za pomocą modułu RC310 są ograniczone. Część
ustawień, które można zmienić za pomocą modułu RC100/
RC100 H/RC200, nie jest wyświetlana w menu modułu
RC310. Szczegółowe informacje o tym, których ustawień to
dotyczy, można znaleźć w instrukcjach do modułu RC100/
RC100 H/RC200.
6.1 Ustawienia ogrzewania
6.1.1 Menu "Dane instalacji"
W tym menu można wprowadzić ustawienia dla całej instalacji
ogrzewczej.
Logamatic RC310 – 6721891848 (2024/10)
Punkt menu Zakres ustawień: opis funkcji
Zainst. czujnik Brak sprzęgła hydr.: Nie zainstalowano
sprz. hydr. sprzęgła hydraulicznego.
Na kotle: Zainstalowane sprzęgło
hydrauliczne, czujnik temperatury
podłączony do urządzenia grzewczego
(kotła).
Na module: Zainstalowane sprzęgło
hydrauliczne, czujnik temperatury
podłączony do modułu.
Sprzęgło bez czujnika: Zainstalowane
sprzęgło hydrauliczne, brak czujnika
temperatury. Gdy występuje
zapotrzebowanie na ciepło, pompa c.o.
pracuje w trybie ciągłym.
Konf. c.w.u. Brak c.w.u.: Brak zainstalowanego systemu
na kotle przygotowania c.w.u.
Zawór 3-drogowy: System przygotowania
c.w.u. jest podłączony do urządzenia
grzewczego przez zawór 3-drogowy.
Pompa ład. zasobnik za sprzęgł.: Podłączony
jest obieg ładowania zasobnika c.w.u. z
własną pompą ładującą zasobnik za
sprzęgłem hydraulicznym.
Pompa ładująca zasobnik: Do urządzenia
grzewczego podłączony jest obieg ładowania
zasobnika c.w.u.
Konfig. ob. Brak obiegu grzewczego: Bezpośrednio do
grz. 1 na kotle urządzenia grzewczego nie jest podłączony
hydraulicznie ani elektrycznie obieg
(tylko
grzewczy 1.
w przypadku
Brak wł.pompy obiegu grzew.: Wewnętrzna
urządzeń
pompa urządzenia grzewczego spełnia
grzewczych
również funkcję pompy c.o. w obiegu
z EMS plus)
grzewczym 1.
Własna pompa za sprzęgłem: Obieg
grzewczy 1 jest podłączony za sprzęgłem
hydraulicznym i dysponuje własną pompą
obiegu grzewczego.
Własna pompa: Obieg grzewczy 1 jest
podłączony bezpośrednio do urządzenia
grzewczego i dysponuje własną pompą
obiegu grzewczego.
Menu serwisowe 6
