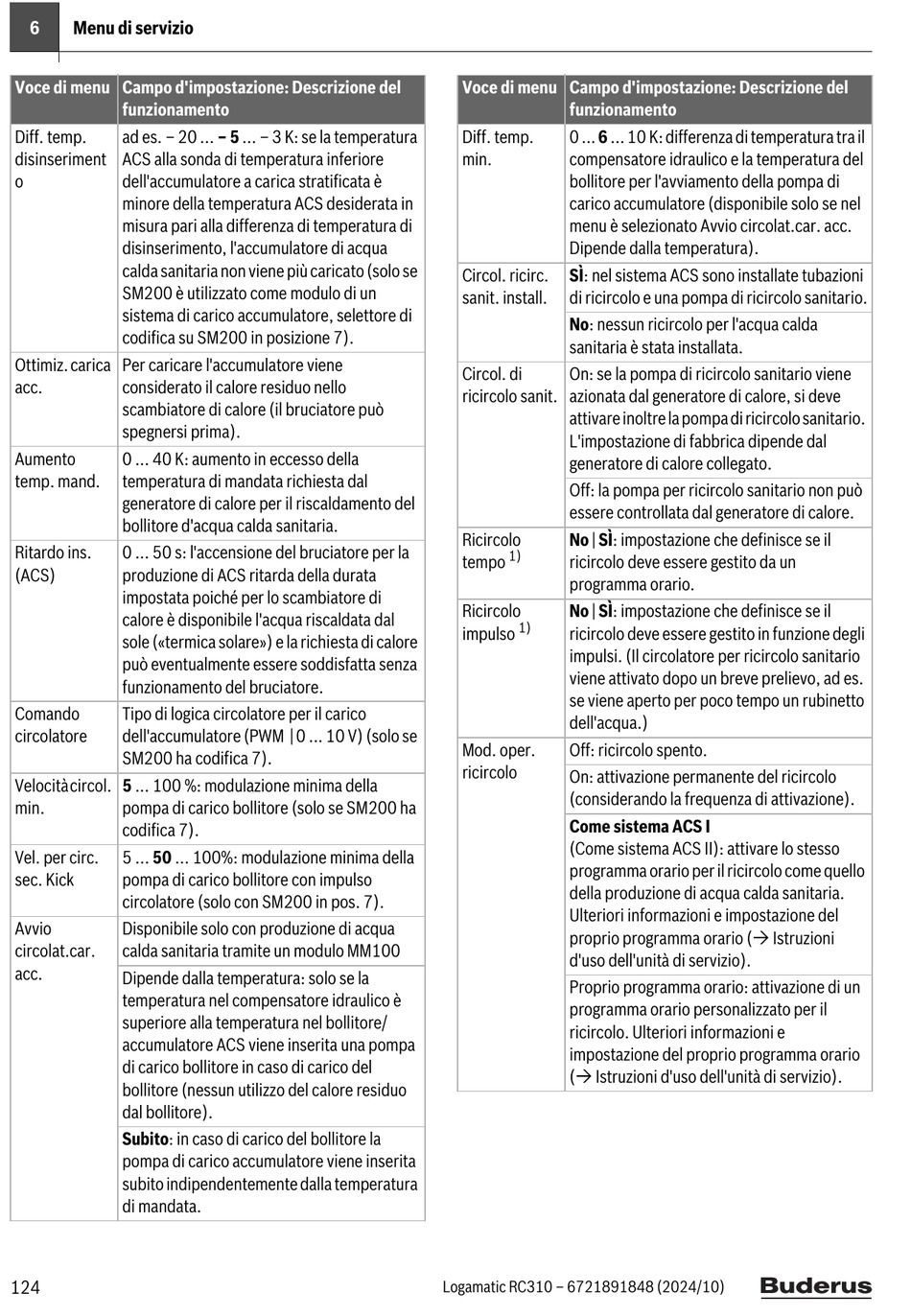

6 Menu di servizio
Voce di menu Campo d'impostazione: Descrizione del
funzionamento
Diff. temp. ad es. – 20 ... – 5 ... – 3 K: se la temperatura
disinseriment ACS alla sonda di temperatura inferiore
o dell'accumulatore a carica stratificata è
minore della temperatura ACS desiderata in
misura pari alla differenza di temperatura di
disinserimento, l'accumulatore di acqua
calda sanitaria non viene più caricato (solo se
SM200 è utilizzato come modulo di un
sistema di carico accumulatore, selettore di
codifica su SM200 in posizione 7).
Ottimiz. carica Per caricare l'accumulatore viene
acc. considerato il calore residuo nello
scambiatore di calore (il bruciatore può
spegnersi prima).
Aumento 0 ... 40 K: aumento in eccesso della
temp. mand. temperatura di mandata richiesta dal
generatore di calore per il riscaldamento del
bollitore d'acqua calda sanitaria.
Ritardo ins. 0 ... 50 s: l'accensione del bruciatore per la
(ACS) produzione di ACS ritarda della durata
impostata poiché per lo scambiatore di
calore è disponibile l'acqua riscaldata dal
sole («termica solare») e la richiesta di calore
può eventualmente essere soddisfatta senza
funzionamento del bruciatore.
Comando Tipo di logica circolatore per il carico
circolatore dell'accumulatore (PWM | 0 ... 10 V) (solo se
SM200 ha codifica 7).
Velocità circol. 5 ... 100 %: modulazione minima della
min. pompa di carico bollitore (solo se SM200 ha
codifica 7).
Vel. per circ. 5 ... 50 ... 100%: modulazione minima della
sec. Kick pompa di carico bollitore con impulso
circolatore (solo con SM200 in pos. 7).
Avvio Disponibile solo con produzione di acqua
circolat.car. calda sanitaria tramite un modulo MM100
acc.
Dipende dalla temperatura: solo se la
temperatura nel compensatore idraulico è
superiore alla temperatura nel bollitore/
accumulatore ACS viene inserita una pompa
di carico bollitore in caso di carico del
bollitore (nessun utilizzo del calore residuo
dal bollitore).
Subito: in caso di carico del bollitore la
pompa di carico accumulatore viene inserita
subito indipendentemente dalla temperatura
di mandata.
124
Voce di menu Campo d'impostazione: Descrizione del
funzionamento
Diff. temp. 0 ... 6 ... 10 K: differenza di temperatura tra il
min. compensatore idraulico e la temperatura del
bollitore per l'avviamento della pompa di
carico accumulatore (disponibile solo se nel
menu è selezionato Avvio circolat.car. acc.
Dipende dalla temperatura).
Circol. ricirc. SÌ: nel sistema ACS sono installate tubazioni
sanit. install. di ricircolo e una pompa di ricircolo sanitario.
No: nessun ricircolo per l'acqua calda
sanitaria è stata installata.
Circol. di On: se la pompa di ricircolo sanitario viene
ricircolo sanit. azionata dal generatore di calore, si deve
attivare inoltre la pompa di ricircolo sanitario.
L'impostazione di fabbrica dipende dal
generatore di calore collegato.
Off: la pompa per ricircolo sanitario non può
essere controllata dal generatore di calore.
Ricircolo No | SÌ: impostazione che definisce se il
1)
tempo ricircolo deve essere gestito da un
programma orario.
Ricircolo No | SÌ: impostazione che definisce se il
1)
impulso ricircolo deve essere gestito in funzione degli
impulsi. (Il circolatore per ricircolo sanitario
viene attivato dopo un breve prelievo, ad es.
se viene aperto per poco tempo un rubinetto
dell'acqua.)
Mod. oper. Off: ricircolo spento.
ricircolo
On: attivazione permanente del ricircolo
(considerando la frequenza di attivazione).
Come sistema ACS I
(Come sistema ACS II): attivare lo stesso
programma orario per il ricircolo come quello
della produzione di acqua calda sanitaria.
Ulteriori informazioni e impostazione del
proprio programma orario ( Istruzioni
d'uso dell'unità di servizio).
Proprio programma orario: attivazione di un
programma orario personalizzato per il
ricircolo. Ulteriori informazioni e
impostazione del proprio programma orario
( Istruzioni d'uso dell'unità di servizio).
Logamatic RC310 – 6721891848 (2024/10)
