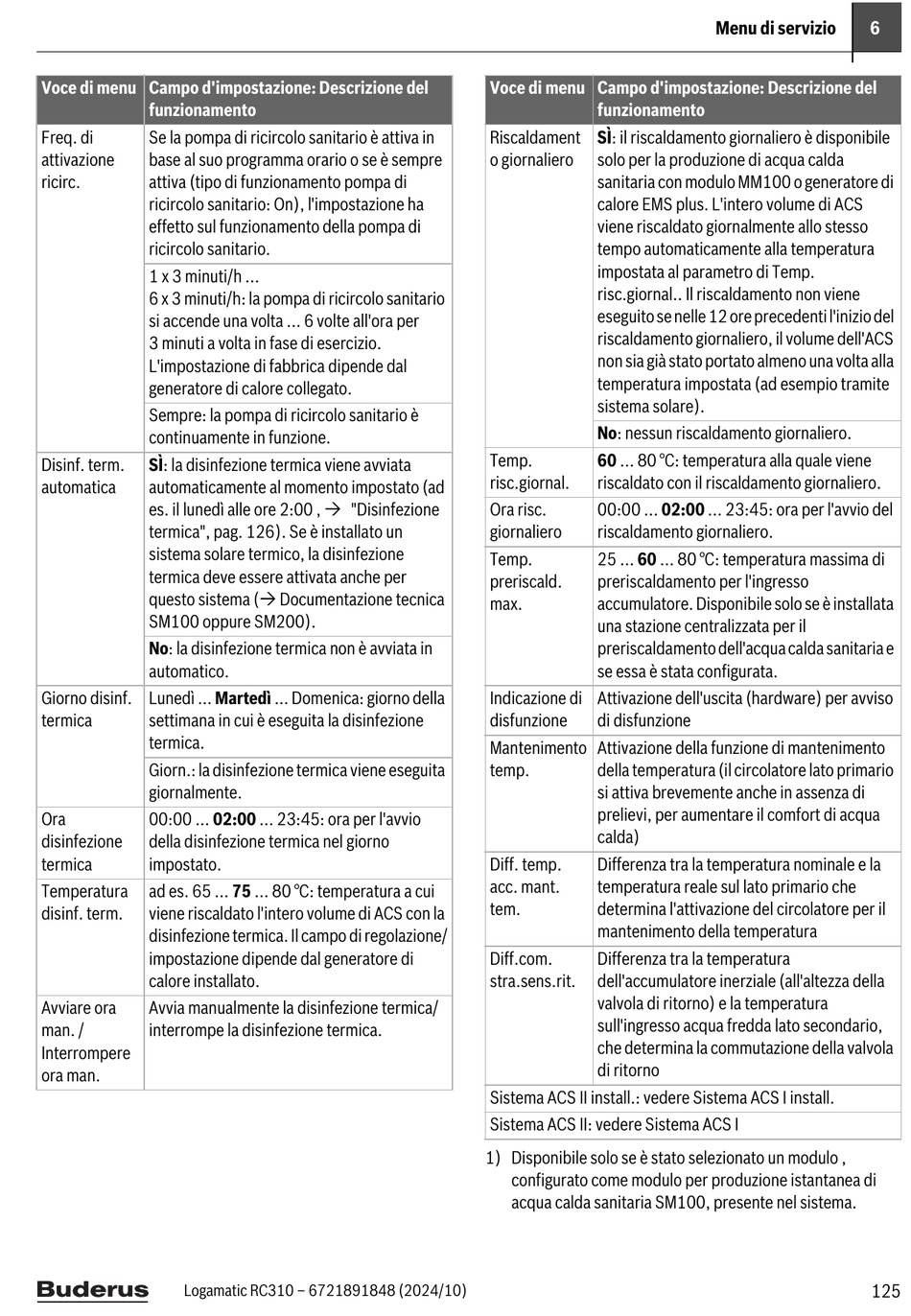

Buderus Logamatic RC310 Installationsanleitung Für Die Fachkraft Seite 125

Voce di menu Campo d'impostazione: Descrizione del
funzionamento
Freq. di Se la pompa di ricircolo sanitario è attiva in
attivazione base al suo programma orario o se è sempre
ricirc. attiva (tipo di funzionamento pompa di
ricircolo sanitario: On), l'impostazione ha
effetto sul funzionamento della pompa di
ricircolo sanitario.
1 x 3 minuti/h ...
6 x 3 minuti/h: la pompa di ricircolo sanitario
si accende una volta ... 6 volte all'ora per
3 minuti a volta in fase di esercizio.
L'impostazione di fabbrica dipende dal
generatore di calore collegato.
Sempre: la pompa di ricircolo sanitario è
continuamente in funzione.
Disinf. term. SÌ: la disinfezione termica viene avviata
automatica automaticamente al momento impostato (ad
es. il lunedì alle ore 2:00 ,  "Disinfezione
termica", pag. 126). Se è installato un
sistema solare termico, la disinfezione
termica deve essere attivata anche per
questo sistema ( Documentazione tecnica
SM100 oppure SM200).
No: la disinfezione termica non è avviata in
automatico.
Giorno disinf. Lunedì ... Martedì ... Domenica: giorno della
termica settimana in cui è eseguita la disinfezione
termica.
Giorn.: la disinfezione termica viene eseguita
giornalmente.
Ora 00:00 ... 02:00 ... 23:45: ora per l'avvio
disinfezione della disinfezione termica nel giorno
termica impostato.
Temperatura ad es. 65 ... 75 ... 80 °C: temperatura a cui
disinf. term. viene riscaldato l'intero volume di ACS con la
disinfezione termica. Il campo di regolazione/
impostazione dipende dal generatore di
calore installato.
Avviare ora Avvia manualmente la disinfezione termica/
man. / interrompe la disinfezione termica.
Interrompere
ora man.
Logamatic RC310 – 6721891848 (2024/10)
Voce di menu Campo d'impostazione: Descrizione del
funzionamento
Riscaldament SÌ: il riscaldamento giornaliero è disponibile
o giornaliero solo per la produzione di acqua calda
sanitaria con modulo MM100 o generatore di
calore EMS plus. L'intero volume di ACS
viene riscaldato giornalmente allo stesso
tempo automaticamente alla temperatura
impostata al parametro di Temp.
risc.giornal.. Il riscaldamento non viene
eseguito se nelle 12 ore precedenti l'inizio del
riscaldamento giornaliero, il volume dell'ACS
non sia già stato portato almeno una volta alla
temperatura impostata (ad esempio tramite
sistema solare).
No: nessun riscaldamento giornaliero.
Temp. 60 ... 80 °C: temperatura alla quale viene
risc.giornal. riscaldato con il riscaldamento giornaliero.
Ora risc. 00:00 ... 02:00 ... 23:45: ora per l'avvio del
giornaliero riscaldamento giornaliero.
Temp. 25 ... 60 ... 80 °C: temperatura massima di
preriscald. preriscaldamento per l'ingresso
max. accumulatore. Disponibile solo se è installata
una stazione centralizzata per il
preriscaldamento dell'acqua calda sanitaria e
se essa è stata configurata.
Indicazione di Attivazione dell'uscita (hardware) per avviso
disfunzione di disfunzione
Mantenimento Attivazione della funzione di mantenimento
temp. della temperatura (il circolatore lato primario
si attiva brevemente anche in assenza di
prelievi, per aumentare il comfort di acqua
calda)
Diff. temp. Differenza tra la temperatura nominale e la
acc. mant. temperatura reale sul lato primario che
tem. determina l'attivazione del circolatore per il
mantenimento della temperatura
Diff.com. Differenza tra la temperatura
stra.sens.rit. dell'accumulatore inerziale (all'altezza della
valvola di ritorno) e la temperatura
sull'ingresso acqua fredda lato secondario,
che determina la commutazione della valvola
di ritorno
Sistema ACS II install.: vedere Sistema ACS I install.
Sistema ACS II: vedere Sistema ACS I
1) Disponibile solo se è stato selezionato un modulo ,
configurato come modulo per produzione istantanea di
acqua calda sanitaria SM100, presente nel sistema.
Menu di servizio 6
125
