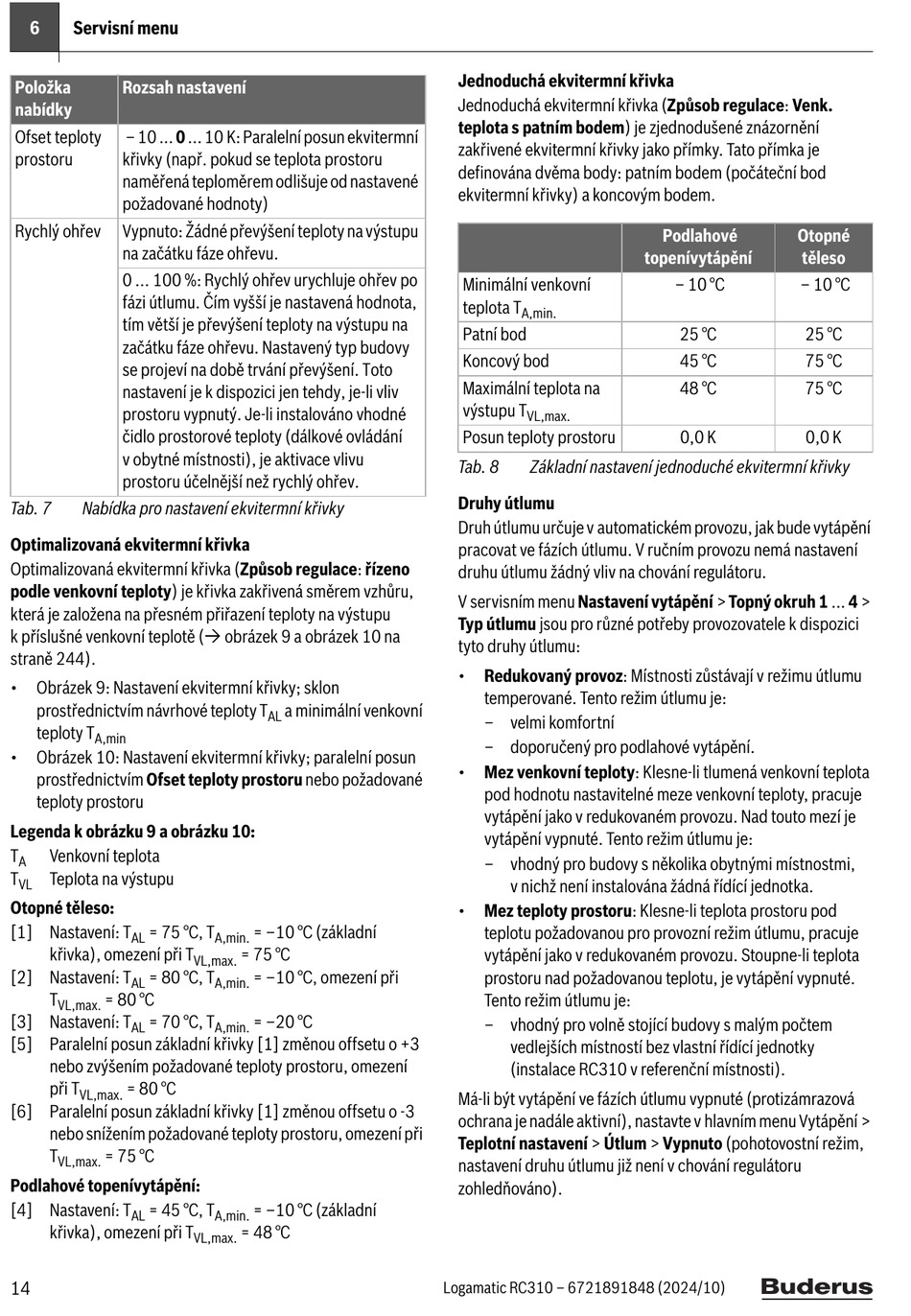

6 Servisní menu
Položka Rozsah nastavení
nabídky
Ofset teploty – 10 ... 0 ... 10 K: Paralelní posun ekvitermní
prostoru křivky (např. pokud se teplota prostoru
naměřená teploměrem odlišuje od nastavené
požadované hodnoty)
Rychlý ohřev Vypnuto: Žádné převýšení teploty na výstupu
na začátku fáze ohřevu.
0 ... 100 %: Rychlý ohřev urychluje ohřev po
fázi útlumu. Čím vyšší je nastavená hodnota,
tím větší je převýšení teploty na výstupu na
začátku fáze ohřevu. Nastavený typ budovy
se projeví na době trvání převýšení. Toto
nastavení je k dispozici jen tehdy, je-li vliv
prostoru vypnutý. Je-li instalováno vhodné
čidlo prostorové teploty (dálkové ovládání
v obytné místnosti), je aktivace vlivu
prostoru účelnější než rychlý ohřev.
Tab. 7 Nabídka pro nastavení ekvitermní křivky
Optimalizovaná ekvitermní křivka
Optimalizovaná ekvitermní křivka (Způsob regulace: řízeno
podle venkovní teploty) je křivka zakřivená směrem vzhůru,
která je založena na přesném přiřazení teploty na výstupu
k příslušné venkovní teplotě ( obrázek 9 a obrázek 10 na
straně 244).
• Obrázek 9: Nastavení ekvitermní křivky; sklon
prostřednictvím návrhové teploty T
teploty T
A,min
• Obrázek 10: Nastavení ekvitermní křivky; paralelní posun
prostřednictvím Ofset teploty prostoru nebo požadované
teploty prostoru
Legenda k obrázku 9 a obrázku 10:
T Venkovní teplota
A
T Teplota na výstupu
VL
Otopné těleso:
[1] Nastavení: T = 75 °C, T
AL
křivka), omezení při T
[2] Nastavení: T = 80 °C, T
AL
T = 80 °C
VL,max.
[3] Nastavení: T = 70 °C, T
AL
[5] Paralelní posun základní křivky [1] změnou offsetu o +3
nebo zvýšením požadované teploty prostoru, omezení
při T = 80 °C
VL,max.
[6] Paralelní posun základní křivky [1] změnou offsetu o -3
nebo snížením požadované teploty prostoru, omezení při
T = 75 °C
VL,max.
Podlahové topenívytápění:
[4] Nastavení: T = 45 °C, T
AL
křivka), omezení při T
14
a minimální venkovní
AL
= –10 °C (základní
A,min.
= 75 °C
VL,max.
= –10 °C, omezení při
A,min.
= –20 °C
A,min.
= –10 °C (základní
A,min.
= 48 °C
VL,max.
Jednoduchá ekvitermní křivka
Jednoduchá ekvitermní křivka (Způsob regulace: Venk.
teplota s patním bodem) je zjednodušené znázornění
zakřivené ekvitermní křivky jako přímky. Tato přímka je
definována dvěma body: patním bodem (počáteční bod
ekvitermní křivky) a koncovým bodem.
Minimální venkovní
teplota T
A,min.
Patní bod
Koncový bod
Maximální teplota na
výstupu T
VL,max.
Posun teploty prostoru
Tab. 8 Základní nastavení jednoduché ekvitermní křivky
Druhy útlumu
Druh útlumu určuje v automatickém provozu, jak bude vytápění
pracovat ve fázích útlumu. V ručním provozu nemá nastavení
druhu útlumu žádný vliv na chování regulátoru.
V servisním menu Nastavení vytápění > Topný okruh 1 ... 4 >
Typ útlumu jsou pro různé potřeby provozovatele k dispozici
tyto druhy útlumu:
• Redukovaný provoz: Místnosti zůstávají v režimu útlumu
temperované. Tento režim útlumu je:
– velmi komfortní
– doporučený pro podlahové vytápění.
• Mez venkovní teploty: Klesne-li tlumená venkovní teplota
pod hodnotu nastavitelné meze venkovní teploty, pracuje
vytápění jako v redukovaném provozu. Nad touto mezí je
vytápění vypnuté. Tento režim útlumu je:
– vhodný pro budovy s několika obytnými místnostmi,
v nichž není instalována žádná řídící jednotka.
• Mez teploty prostoru: Klesne-li teplota prostoru pod
teplotu požadovanou pro provozní režim útlumu, pracuje
vytápění jako v redukovaném provozu. Stoupne-li teplota
prostoru nad požadovanou teplotu, je vytápění vypnuté.
Tento režim útlumu je:
– vhodný pro volně stojící budovy s malým počtem
vedlejších místností bez vlastní řídící jednotky
(instalace RC310 v referenční místnosti).
Má-li být vytápění ve fázích útlumu vypnuté (protizámrazová
ochrana je nadále aktivní), nastavte v hlavním menu Vytápění >
Teplotní nastavení > Útlum > Vypnuto (pohotovostní režim,
nastavení druhu útlumu již není v chování regulátoru
zohledňováno).
Logamatic RC310 – 6721891848 (2024/10)
Podlahové Otopné
topenívytápění těleso
– 10 °C – 10 °C
25 °C 25 °C
45 °C 75 °C
48 °C 75 °C
0,0 K 0,0 K
