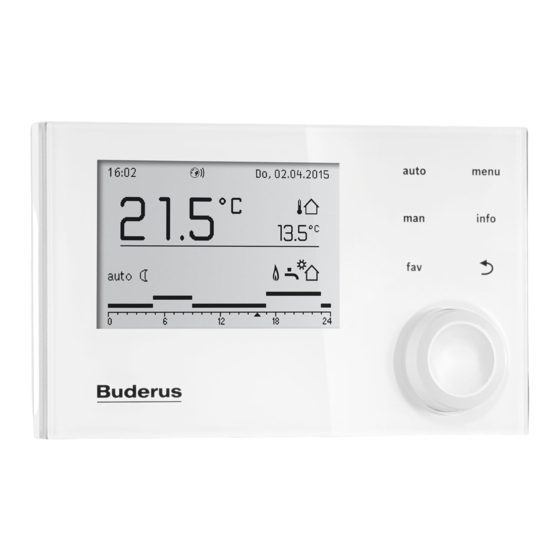

Buderus Logamatic RC310 Installationsanleitung
Vorschau ausblenden Andere Handbücher für Logamatic RC310:
Inhaltsverzeichnis

Werbung

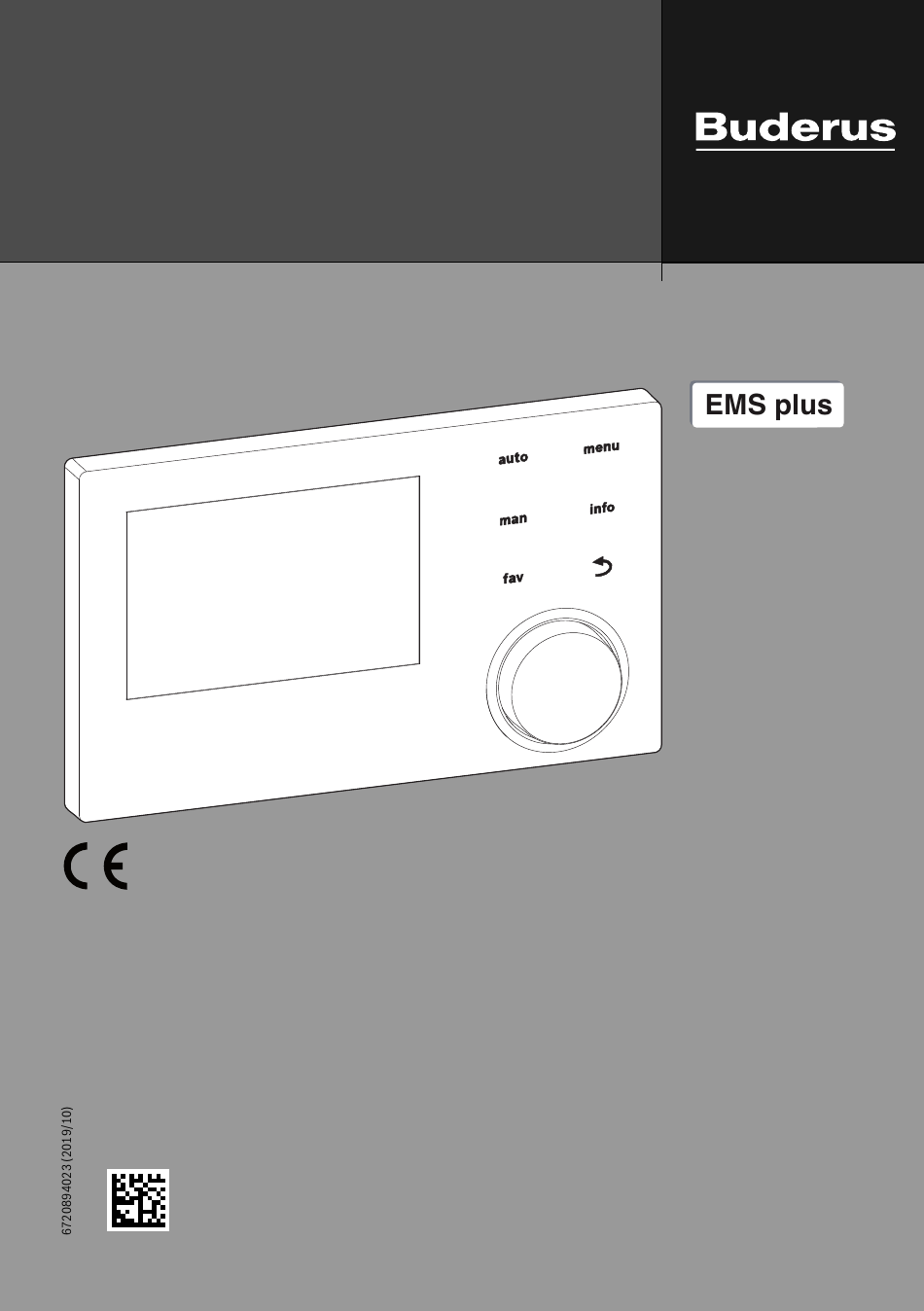

Installationsanleitung für die Fachkraft
Bedieneinheit
Logamatic RC310
Vor Installation und Wartung sorgfältig lesen.
0 010 008 086-001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logamatic RC310

  • Seite 1 Installationsanleitung für die Fachkraft Bedieneinheit Logamatic RC310 Vor Installation und Wartung sorgfältig lesen. 0 010 008 086-001...
  • Seite 2: Inhaltsverzeichnis

    6.1 Einstellungen für Heizung ....12 6.1.1 Menü Anlagendaten......12 Logamatic RC310 – 6720894023 (2019/10)
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    ▶ Anschlusspläne weiterer Anlagenteile ebenfalls beachten. Personenschäden auftreten werden. Angaben zum Produkt WARNUNG: Die Logamatic RC310 kann als Ersatzteil für eine Logamatic WARNUNG bedeutet, dass schwere bis lebensgefährliche Per- RC300 verwendet werden. Ob eine Logamatic RC30 oder sonenschäden auftreten können.
  • Seite 4: Lieferumfang

    [1] Sockel für Wandinstallation [2] Bedieneinheit [3] Außentemperaturfühler [4] Installationsmaterial [5] Technische Dokumentation 0 010 007 977-001 Bild 2 RC200 als Fernbedienung für den zweiten Heizkreis (HK 2) und RC310 als Regler für den ersten Heizkreis (HK 1) Logamatic RC310 – 6720894023 (2019/10)
  • Seite 5: Technische Daten

    Warmwasserbereitung mittels Frischwasserstation. Verschmutzungsgrad • SM200: Modul für erweiterte Solaranlagen oder für Spei- cherladesystem zur Warmwasserbereitung. Tab. 1 Technische Daten Weitere gerätespezifische Module und Zubehör entnehmen Sie bitte dem Katalog oder der Internetseite des Herstellers. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 6: Installation

    Arten der Installation Wie die Bedieneinheit zu installieren ist, ist von der Verwen- dung der Bedieneinheit und vom Aufbau der gesamten Anlage abhängig ( Kapitel 2.1, Seite 3). 0 010 008 030-001 Bild 5 Installationsort im Referenzraum Logamatic RC310 – 6720894023 (2019/10)
  • Seite 7: Installation Im Referenzraum

    Maximale Gesamtlänge der BUS-Verbindungen: • 100 m mit 0,50 mm Leiterquerschnitt • 300 m mit 1,50 mm Leiterquerschnitt. ▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min- destabstand von 100 mm zwischen den einzelnen BUS- Teilnehmern einhalten. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 8: Bedieneinheit Einhängen Oder Abnehmen

    0010008032-001 Bild 8 Bedieneinheit einhängen Bedieneinheit abnehmen 1. Knopf an der Unterseite des Sockels drücken. 2. Bedieneinheit unten nach vorne ziehen. 3. Bedieneinheit nach oben abnehmen. 0010008033-001 Bild 9 Bedieneinheit abnehmen Logamatic RC310 – 6720894023 (2019/10)
  • Seite 9: Installation Eines Außentemperaturfühlers

    9. Inbetriebnahme der Bedieneinheit RC310 ( Kapitel 4.1, 3. Elektrische Verdrahtung Seite 10) 4. Kodierung der Module (Anleitungen der Module und ggf. 10. Inbetriebnahme der Anlage mit dem Konfigurationsassis- des Lüftungsgerätes beachten) tenten ( Kapitel 4.2, Seite 10) 5. Anlage einschalten Logamatic RC310 – 6720894023 (2019/10)
  • Seite 10: Allgemeine Inbetriebnahme Der

    ( Technische Dokumenta- Wenn die Systemanalyse übersprungen wurde, ist das Menü In- tion des Solarerweiterungsmoduls). betriebnahme geöffnet. Die hier aufgeführten Untermenüs Solarsystem starten  Kapitel 6.3, Seite 26 Logamatic RC310 – 6720894023 (2019/10)
  • Seite 11: Weitere Einstellungen Bei Der

    ▶ Kunden über die gewählten Einstellungen informieren. Wenn ein Frischwassersystem installiert ist: ▶ Zusätzliche Einstellungen im Menü Warmwassersystem I prüfen ( Technische Dokumentation des Solarmoduls sowie der Frischwasserstation/Wohnungsstation). Wir empfehlen, diese Installationsanleitung dem Kunden an der Heizungsanlage zu übergeben. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 12: Außerbetriebnahme / Ausschalten

    Eigene Pumpe: Heizkreis 1 ist am Wärmeer- den können, werden im Menü der RC310 nicht angezeigt. zeuger angeschlossen und verfügt über eine Weiterführende Information, welche Einstellungen betroffen eigene Heizkreispumpe. sind, finden Sie in den Anleitungen der RC200/RC200 RF. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 13 Brenner öffnen (nur aktuelle Werte). • Starke Dämpfung der Außentemperatur ▶ Um den Außentemperaturverlauf der letzten 2 Tage anzuse- • Lange Überhöhung der Vorlauftempera- hen: Menü Info > Außentemperatur > Außentempera- tur bei Schnellaufheizung turverlauf Logamatic RC310 – 6720894023 (2019/10)
  • Seite 14: Menü Kesseldaten

    Wärmeerzeuger in Mittelposition gestellt Heizleistung leistung des Wärmeerzeugers. werden soll, um im Notfall Heizung und Max. Warm- 0 ... 100 %: Maximale freigegebene Warm- Warmwasserbereitung mit Wärme zu versor- wasserleis- wasserleistung. gen. tung Logamatic RC310 – 6720894023 (2019/10)
  • Seite 15: Menü Heizkreis 1

    Seite 20 Raumtemperatur Leistung | Konstant: Weite- re Details zur Regelungsart  "Regelungsar- Reduzierter – 20 ... 5 ... 10 °C: Temperatur für die Ab- Betrieb unter senkart Außentemperaturschwelle ten", Seite 17 ( "Absenkarten", Seite 20) Logamatic RC310 – 6720894023 (2019/10)
  • Seite 16 Mittlere Regelcharakteristik, z. B. bei Regelung) Radiatorenheizungen (mittlere Heizwasser- menge) und mittlere Betriebstemperaturen. träge: Langsame Regelcharakteristik, z. B. bei Fußbodenheizungen (große Heizwasser- menge) und niedrigen Betriebstemperatu- ren. Tab. 8 Einstellungen im Menü Heizkreis 1 ... 4 Logamatic RC310 – 6720894023 (2019/10)
  • Seite 17 Konstantheizkreis sind nur über das Servicemenü möglich. Die konstante Beheizung dient zur Wärmeversorgung z. B. eines Schwimmbades oder einer Lüftungsanlage. – Die Wärmeversorgung erfolgt nur, wenn als Betriebsart Ein (Konstantheizkreis dauerhaft beheizt) oder Auto (Konstantheizkreis phasenweise nach Zeitprogramm Logamatic RC310 – 6720894023 (2019/10)
  • Seite 18 Menü Heizkurve einstellen Solareinfluss – 5 ... – 1 K: Die Solareinstrahlung beein- flusst in gewissen Grenzen die außentempe- raturgeführte Regelung (solarer Wärmegewinn senkt die erforderliche Wär- meleistung). Aus: Solareinstrahlung wird bei der Regelung nicht berücksichtigt. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 19 Offsets um +3 oder Erhöhen der gewünschten Raumtemperatur, Begrenzung bei T = 80 °C VL,max [5] Parallelverschiebung der Grundkurve [1] durch Verände- rung des Offsets um -3 oder Reduzieren der gewünsch- ten Raumtemperatur, Begrenzung bei T = 75 °C VL,max Logamatic RC310 – 6720894023 (2019/10)
  • Seite 20: Fußbodenheizung Heizkörper

    Wenn die Heizung in den Absenkphasen aus sein soll (Frost- schutz weiterhin aktiv), im Hauptmenü Heizung > Temperatureinstellungen > Absenken > Aus einstellen (Ab- schaltbetrieb, die Einstellung der Absenkart wird im Reglerver- halten nicht mehr berücksichtigt). Logamatic RC310 – 6720894023 (2019/10)
  • Seite 21: Menü Estrichtrocknung

    Startphase Keine Startphase: Es findet keine Startphase Dauer statt. 1 ... 3 ... 30 Tage: Einstellung für den zeitli- chen Abstand zwischen Beginn der Startpha- se und der nächsten Phase ( Bild 16, [1]). Logamatic RC310 – 6720894023 (2019/10)
  • Seite 22: Einstellungen Für Warmwasser

    Desinfektion wird das Warmwasser auf über 60 °C /°C aufgeheizt. ▶ Alle Betroffenen informieren und sicherstellen, dass eine Mischvorrichtung installiert ist. 0 010 008 492-001 Bild 16 Ablauf der Estrichtrocknung mit den Grundeinstel- lungen in der Aufheizphase Logamatic RC310 – 6720894023 (2019/10)
  • Seite 23 ändern. (Die Funktionen der möglichen ändern Frischwassersysteme sind in der techni- schen Dokumentation des Modules SM100 beschrieben.) 60 ... 80 °C: Maximale Warmwassertempera- Max. Warm- wassertemp. tur im gewählten Warmwasserspeicher (ab- hängig von der Einstellung am Wärmeerzeuger). Logamatic RC310 – 6720894023 (2019/10)
  • Seite 24 Wasser für den Wärmetauscher bereitsteht („Solarthermie“) und die Wärmeanforderung ggf. ohne Brennerbetrieb erfüllt werden kann. Pumpenan- Art der Pumpenansteuerung für Speicherbe- steuerung ladung (PWM | 0 ... 10 V) (nur bei SM200 mit Kodierung 7). Logamatic RC310 – 6720894023 (2019/10)
  • Seite 25 Desinfektion durch- Schalt- Differenz zwischen Pufferspeichertempera- geführt wird. dif.rückl.sens. tur (auf Höhe des Rücklaufventils) und der Täglich: Die thermische Desinfektion wird Schic. sekundärseitigen Kaltwassereinlauftempera- täglich durchgeführt. tur zum Umschalten des Rücklaufventils Logamatic RC310 – 6720894023 (2019/10)
  • Seite 26: Einstellungen Für Solaranlagen

    Im Menü Einstellungen Solar sind bei allen Solaranlagen die tests aktivieren auf Ja gestellt wird, wird der normale Betrieb in Tabelle 13 aufgeführten Untermenüs verfügbar. in der gesamten Anlage unterbrochen. Alle Einstellungen blei- ben erhalten. Die Einstellungen in diesem Menü sind nur vorü- Logamatic RC310 – 6720894023 (2019/10)
  • Seite 27: Menü Monitorwerte

    Der Menüpunkt Status Zeitprogramm zeigt an, in welchem Zu- stand der Konstantheizkreis ist. • Die Erkennung eines offenen Fensters (Erk. offenes Fens- ter) beeinflusst aktuell den Raumtemperatur-Sollwert. • Ein: Bei einer Wärmeanforderung darf der Konstantheiz- kreis beheizt werden (Freigabe). Logamatic RC310 – 6720894023 (2019/10)
  • Seite 28 Die Funktion Pumpenabschalttemp. zeigt an, bei welcher • kurz angeschaltet. Temperatur die Zirkulationspumpe außer Betrieb geht. • keineAnf: Keine Wärmeanforderung; Warmwasser min- • Das 3-Wege-Ventil ist entweder auf Warmwasser oder auf destens auf Solltemperatur. Heizung eingestellt. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 29: Menü Störungsanzeigen

    Nach diesem Reset ist Tab. 15 Einstellungen im Menü Wartung eine erneute Inbetriebnahme der Anlage er- Kontaktadresse forderlich! Die Kontaktadresse wird dem Endkunden bei einer Störungsan- Tab. 16 Einstellungen zurücksetzen zeige automatisch angezeigt. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 30: Menü Kalibrierung

    Heizung u. Warmwasser im Elektrischer Anschluss der Falls Schrauben oder ein Ste- Parallelbetrieb laufen, kann Verbindungsleitung im Regel- cker lose sind, das Kontakt- evtl. die Leistung des Kessels gerät prüfen problem beheben nicht ausreichen Logamatic RC310 – 6720894023 (2019/10)
  • Seite 31 Heizung u. Warmwasser im ten. Prüfen, ob Parallelbetrieb laufen, kann Störungsursache Modul oder evtl. die Leistung des Kessels Modulverdrahtung nicht ausreichen Tab. 23 Prüfen, ob die Heizschlange Evtl. entlüften im Speicher vollständig ent- lüftet ist Logamatic RC310 – 6720894023 (2019/10)
  • Seite 32 A11 - 3061...3064 - [Keine Kommunikation mit Mischer- Solarmodul defekt Modul austauschen modul] (3061 = Heizkreis 1...3064 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Tab. 28 Konfiguration prüfen (Adres- Konfiguration ändern seinstellung am Modul). Mit der gewählten Einstellung ist ein Mischermodul erforder- lich Logamatic RC310 – 6720894023 (2019/10)
  • Seite 33 Span- Prüfvorgang/Ursache Maßnahme am Solarmodul laut Tabelle nungswerte nicht Z. B. Serviceintervall des Service erforderlich, siehe prüfen übereinstimmen, dann das Wärmeerzeugers abgelaufen. Dokumente des Wärmeerzeu- Solarmodul austauschen gers. Tab. 30 Tab. 33 Logamatic RC310 – 6720894023 (2019/10)
  • Seite 34: Umweltschutz Und Entsorgung

    Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsun- ternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ Logamatic RC310 – 6720894023 (2019/10)
  • Seite 35: Übersicht Servicemenü

    – Fußpunkt – Drehzahlreg. Solarpumpe (...2) (Drehzahlregelung So- larpumpe) – Brutto-Kollektorfläche 1 (...2) 1) Nur verfügbar, wenn kein Kaskadenmodul (z. B. MC400) installiert ist. 2) Nur bei Konstantheizkreisen verfügbar. 3) Nur bei Warmwassersystem I verfügbar. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 36 – Temp.interv. (Taktsperre) (Temperaturintervall Aus- – Sichtb. in Standardanzeige (Sichtbarkeit in der Stan- und Einschalten Brenner) dardanzeige) – Pumpensparmodus – Erkennung offenes Fenster 1) Nur verfügbar, wenn kein Kaskadenmodul (z. B. MC400) – PID-Verhalten installiert ist. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 37 – Schaltdif.rückl.sens.Schic. (Schaltdifferenz rücklauf- sensitive Einschichtung) 1) Menüstruktur abweichend, wenn eine Frischwasserstation installiert ist ( Technische Dokumentation Modul SM100) 3) Nur bei Wärmeerzeuger mit EMS plus oder mit Modul 2) Nur bei Warmwassersystem I verfügbar. MM100 verfügbar. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 38 – Funktionstest – Pufferspeicher – Funktionstests aktivieren – Störungsanzeigen – Kessel / Brenner – Aktuelle Störungen – ... – Störungshistorie – Systeminformationen 1) Nur verfügbar, wenn kein Kaskadenmodul (z. B. MC400) – ... installiert ist. Logamatic RC310 – 6720894023 (2019/10)
  • Seite 39 – Betriebsst./Brennerstarts – Störung Hybridsystem – Zeitprogr. Warmwasser (Zeitprogramm Warmwasser) – Zeitprogr. Lüftung (Zeitprogramm Lüftung) – Laufzeiten Lüftung – Laufzeiten Solarsystem – Solarsystem – Grundeinstellung – Kalibrierung – Fühlerabgleich Raumtemp. (Fühlerabgleich mit der Raumtemperatur) – Uhrzeitkorrektur Logamatic RC310 – 6720894023 (2019/10)
  • Seite 40 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
