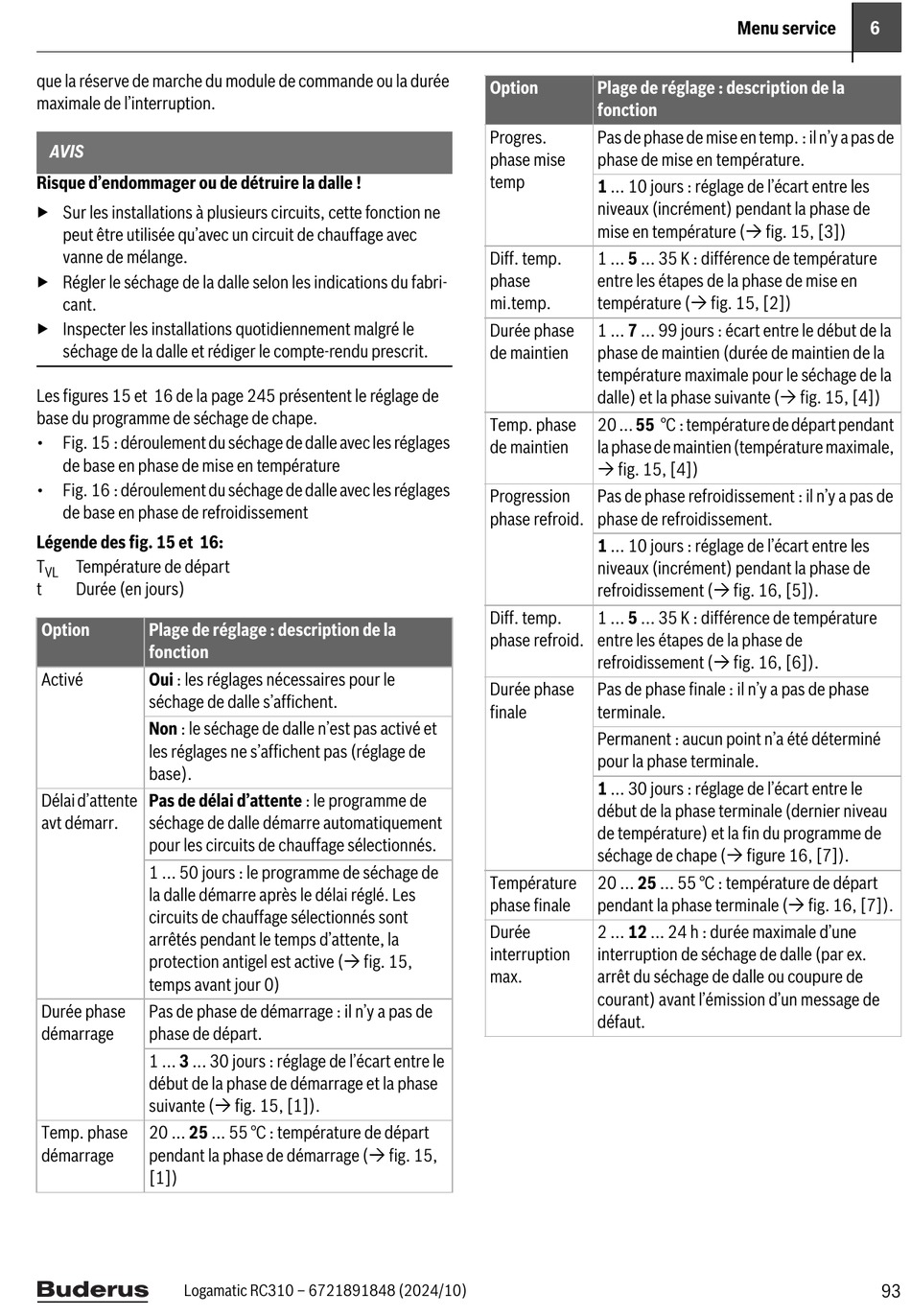

que la réserve de marche du module de commande ou la durée
maximale de l'interruption.
AVIS
Risque d'endommager ou de détruire la dalle !
▶ Sur les installations à plusieurs circuits, cette fonction ne
peut être utilisée qu'avec un circuit de chauffage avec
vanne de mélange.
▶ Régler le séchage de la dalle selon les indications du fabri-
cant.
▶ Inspecter les installations quotidiennement malgré le
séchage de la dalle et rédiger le compte-rendu prescrit.
Les figures 15 et 16 de la page 245 présentent le réglage de
base du programme de séchage de chape.
• Fig. 15 : déroulement du séchage de dalle avec les réglages
de base en phase de mise en température
• Fig. 16 : déroulement du séchage de dalle avec les réglages
de base en phase de refroidissement
Légende des fig. 15 et 16:
T Température de départ
VL
t Durée (en jours)
Option Plage de réglage : description de la
fonction
Activé Oui : les réglages nécessaires pour le
séchage de dalle s'affichent.
Non : le séchage de dalle n'est pas activé et
les réglages ne s'affichent pas (réglage de
base).
Délai d'attente Pas de délai d'attente : le programme de
avt démarr. séchage de dalle démarre automatiquement
pour les circuits de chauffage sélectionnés.
1 ... 50 jours : le programme de séchage de
la dalle démarre après le délai réglé. Les
circuits de chauffage sélectionnés sont
arrêtés pendant le temps d'attente, la
protection antigel est active ( fig. 15,
temps avant jour 0)
Durée phase Pas de phase de démarrage : il n'y a pas de
démarrage phase de départ.
1 ... 3 ... 30 jours : réglage de l'écart entre le
début de la phase de démarrage et la phase
suivante ( fig. 15, [1]).
Temp. phase 20 ... 25 ... 55 °C : température de départ
démarrage pendant la phase de démarrage ( fig. 15,
[1])
Logamatic RC310 – 6721891848 (2024/10)
Option Plage de réglage : description de la
fonction
Progres. Pas de phase de mise en temp. : il n'y a pas de
phase mise phase de mise en température.
temp
1 ... 10 jours : réglage de l'écart entre les
niveaux (incrément) pendant la phase de
mise en température ( fig. 15, [3])
Diff. temp. 1 ... 5 ... 35 K : différence de température
phase entre les étapes de la phase de mise en
mi.temp. température ( fig. 15, [2])
Durée phase 1 ... 7 ... 99 jours : écart entre le début de la
de maintien phase de maintien (durée de maintien de la
température maximale pour le séchage de la
dalle) et la phase suivante ( fig. 15, [4])
Temp. phase 20 ... 55 °C : température de départ pendant
de maintien la phase de maintien (température maximale,
 fig. 15, [4])
Progression Pas de phase refroidissement : il n'y a pas de
phase refroid. phase de refroidissement.
1 ... 10 jours : réglage de l'écart entre les
niveaux (incrément) pendant la phase de
refroidissement ( fig. 16, [5]).
Diff. temp. 1 ... 5 ... 35 K : différence de température
phase refroid. entre les étapes de la phase de
refroidissement ( fig. 16, [6]).
Durée phase Pas de phase finale : il n'y a pas de phase
finale terminale.
Permanent : aucun point n'a été déterminé
pour la phase terminale.
1 ... 30 jours : réglage de l'écart entre le
début de la phase terminale (dernier niveau
de température) et la fin du programme de
séchage de chape ( figure 16, [7]).
Température 20 ... 25 ... 55 °C : température de départ
phase finale pendant la phase terminale ( fig. 16, [7]).
Durée 2 ... 12 ... 24 h : durée maximale d'une
interruption interruption de séchage de dalle (par ex.
max. arrêt du séchage de dalle ou coupure de
courant) avant l'émission d'un message de
défaut.
