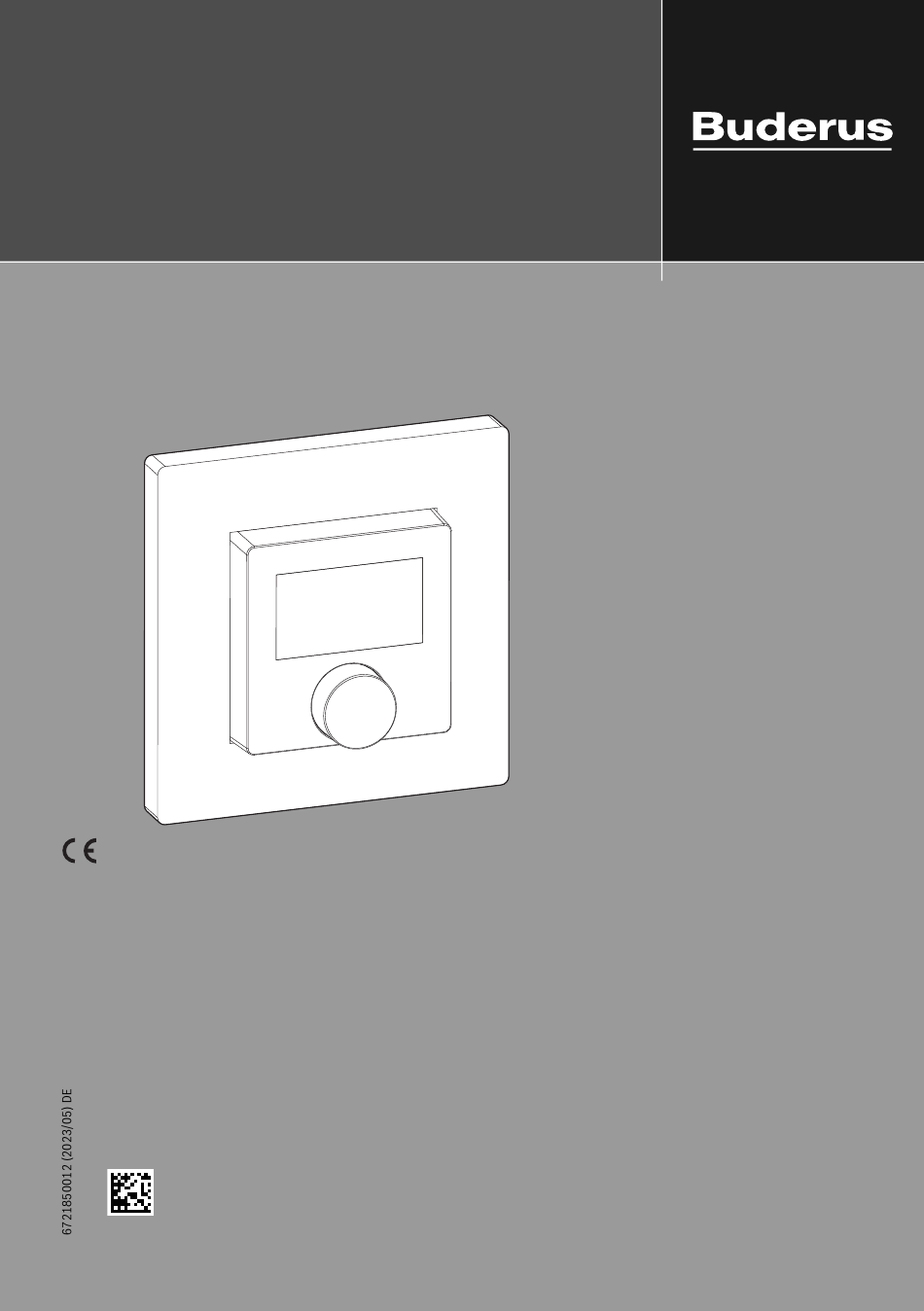

- Seite 1 Installationsanleitung für die Fachkraft Bedieneinheit RC100.2 (H) Vor Installation und Wartung sorgfältig lesen.
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheits- hinweise 1 Symbolerklärung und Sicherheitshinweise..2 Symbolerklärung 1.1 Symbolerklärung ......2 1.2 Allgemeine Sicherheitshinweise .
- Seite 3 Bei Nichtbeachten können Sachschäden und Personenschä- An der RC100.2 (H) kann die Lüftungsstufe eingestellt werden. den bis hin zur Lebensgefahr entstehen. RC100.2 H sendet die relative Luftfeuchte als Regelgröße an ▶ Installationsanleitungen vor der Installation lesen. die Gerätesteuerung. ▶ Sicherheits- und Warnhinweise beachten.
- Seite 4 Installation und Inbetriebnahme Technische Daten 8. Einstellungen an der Bedieneinheit RC100.2 (H) vorneh- 9. Funktionstests durchführen, ggf. Warn- und Störungsanzei- gen beheben 10. Anlagenübergabe ( Kapitel 4 auf Seite 8) WARNUNG Verbrühungsgefahr! Wenn Warmwassertemperaturen über 60 °C eingestellt wer- den oder die thermische Desinfektion eingeschaltet ist, muss eine Mischvorrichtung installiert sein.
- Seite 5 Installation und Inbetriebnahme Installationsort RC100.2 (H) Um einfache Bedienung zu gewährleisten und für optimale Mes- sung der Raumtemperatur: ▶ Mindestabstände beachten. ▶ Fern von Wärmequellen installieren. ▶ Luftzirkulation ermöglichen. ▶ Einbau in Schalterleiste neben der Tür bei Einzelraumrege- lung möglich. ≥ 150 0010044009-001 Bild 3 Installationsort im Referenzraum...
- Seite 6 Installation und Inbetriebnahme HINWEIS Geräteschäden durch Feuchtigkeit Zu hohe Luftfeuchte kann zu Fehlfunktionen führen und die Be- dieneinheit beschädigen. ▶ Bedieneinheit in Feuchträumen (z. B. Badezimmer) nicht in Zonen 1 oder 2 installieren. 6 0 0 m 6 0 0 m 6 0 0 m 6 0 0 m 1 + 2:...
- Seite 7 Installation und Inbetriebnahme Installation im Referenzraum Ø 6 0 Ø 3,2 mm × Ø 3,2 mm × Ø 6 mm Ø 5 mm 15–25 mm 15 mm 0010044006-001 Bild 5 Click 0010044012-001 Bild 6 RC100.2 (H) – 6721850012 (2023/05)
- Seite 8 Anlagenübergabe BUS mit Wärmeerzeuger verbinden EMS, EMS plus, <100 m: 0,5 mm OpenTherm 100 – 300 m: 1,5 mm 0010049357-001 Bild 7 Anlagenübergabe Tastensperre zeitlich begrenzt aufheben ▶ Kunden die Wirkungsweise und die Bedienung der Bedien- Bei Einzelraumregelung kann RC100.2 (H) durch übergeord- einheit erklären.
- Seite 9 Servicemenü RC100.2 (H) Anzeige Beschreibung Servicemenü RC100.2 (H) Anzeige, wenn keine Störung gespeichert ▶ Um in das Servicemenü zu gelangen: Auswahlknopf min- ist. destens 8 Sekunden lang drücken. Es erscheint ein Countdown, Taste gedrückt halten. Heizkreiszuordnung Der erste Menüpunkt wird angezeigt ( Anzeige und Änderung des zugeordneten Heizkreises.
- Seite 10 Servicemenü RC100.2 (H) Anzeige Beschreibung Anzeige Beschreibung Gasverbrauch für Heizung Stromverbrauch für Kühlung Es wird der Gasverbrauch der letzten 24 Es wird der gemittelte tägliche Stromver- Stunden angezeigt. Der Wert kann nicht ge- brauch der letzten 30 Tage angezeigt. Der ändert werden. Wert kann nicht geändert werden.
- Seite 11 Störungsanzeigen Störungsanzeigen Bei Störungen im System wird eine Störungsanzeige im Display der RC100.2 (H) und am Bedienfeld des Wärmeerzeugers aus- gegeben. Bei den alphanumerischen Störungsanzeigen gibt die letzte Zif- Weitere Störungsanzeigen sind abhängig vom Wärmeerzeuger fer den betroffenen Heiz-/Lüftungskreis an: A21 = Heizkreis 1,, im System: A24= Heizkreis 4.
- Seite 12 Störungsanzeigen Störungs-Code Bedeutung/mögliche Ursache Behebung 1164 A61 Interner Störung im Programmablauf. ▶ Alle Einstellungen prüfen und ggf. korrigieren. A21 ... A24 P1 ... P16 3091 A61 Keine gültige Raumtemperatur im System erkannt. • RC100.2 (H) ist defekt. ▶ RC100.2 (H) ersetzen. FILL –...
- Seite 13 Umweltschutz werden strikt eingehalten. se 15-17, 1030 Wien, Österreich, [LU] Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirt- Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den schaftlicher Gesichtspunkte bestmögliche Technik und Materi- Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg alien ein.
- Seite 16 Schweiz Bosch Thermotechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette Tél.: 0035 2 55 40 40-1 - Fax 0035 2 55 40 40-222 www.buderus.lu...
