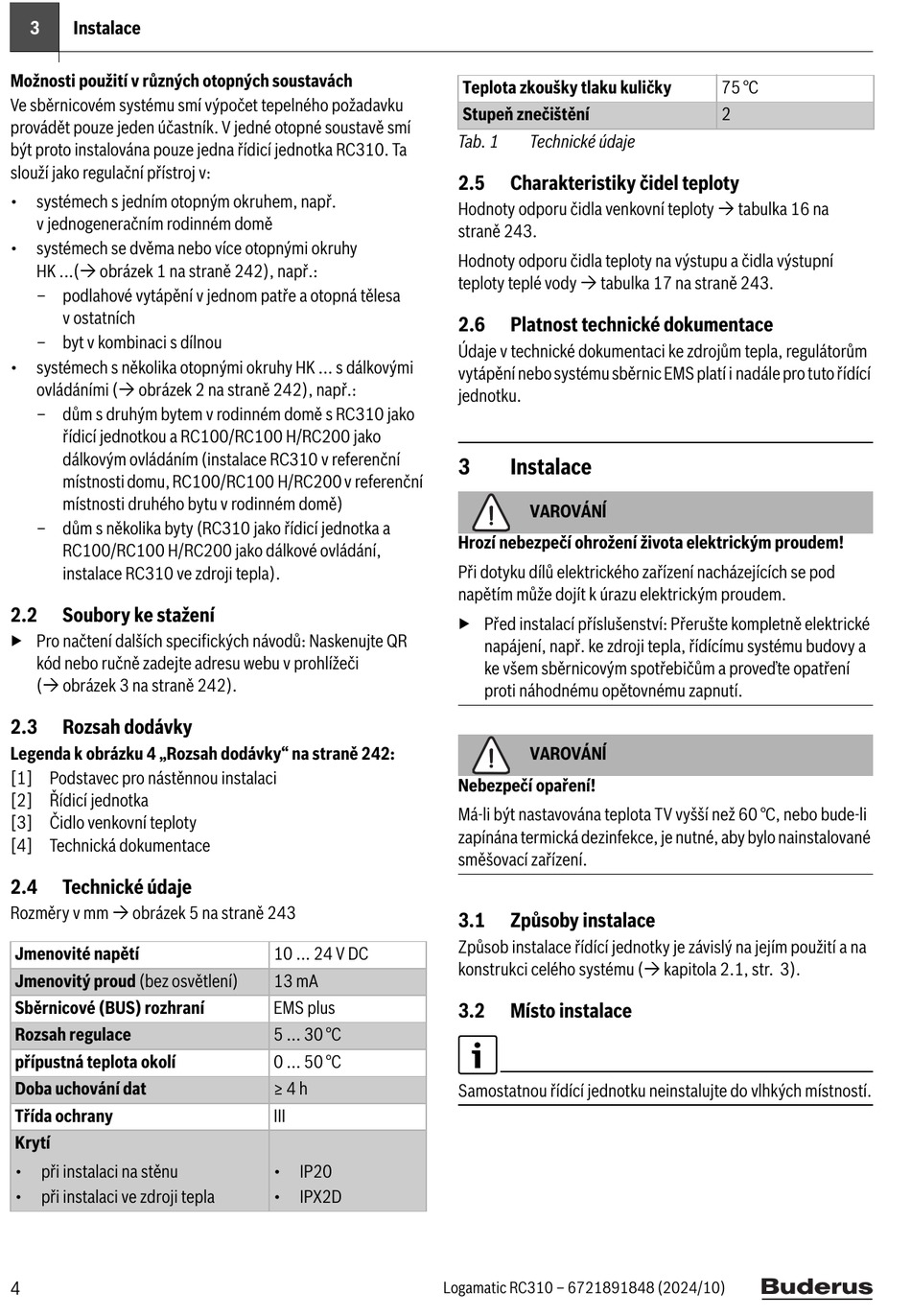

3 Instalace
Možnosti použití v různých otopných soustavách
Ve sběrnicovém systému smí výpočet tepelného požadavku
provádět pouze jeden účastník. V jedné otopné soustavě smí
být proto instalována pouze jedna řídicí jednotka RC310. Ta
slouží jako regulační přístroj v:
• systémech s jedním otopným okruhem, např.
v jednogeneračním rodinném domě
• systémech se dvěma nebo více otopnými okruhy
HK ...( obrázek 1 na straně 242), např.:
– podlahové vytápění v jednom patře a otopná tělesa
v ostatních
– byt v kombinaci s dílnou
• systémech s několika otopnými okruhy HK ... s dálkovými
ovládáními ( obrázek 2 na straně 242), např.:
– dům s druhým bytem v rodinném domě s RC310 jako
řídicí jednotkou a RC100/RC100 H/RC200 jako
dálkovým ovládáním (instalace RC310 v referenční
místnosti domu, RC100/RC100 H/RC200 v referenční
místnosti druhého bytu v rodinném domě)
– dům s několika byty (RC310 jako řídicí jednotka a
RC100/RC100 H/RC200 jako dálkové ovládání,
instalace RC310 ve zdroji tepla).
2.2 Soubory ke stažení
▶ Pro načtení dalších specifických návodů: Naskenujte QR
kód nebo ručně zadejte adresu webu v prohlížeči
( obrázek 3 na straně 242).
2.3 Rozsah dodávky
Legenda k obrázku 4 „Rozsah dodávky" na straně 242:
[1] Podstavec pro nástěnnou instalaci
[2] Řídicí jednotka
[3] Čidlo venkovní teploty
[4] Technická dokumentace
2.4 Technické údaje
Rozměry v mm  obrázek 5 na straně 243
Jmenovité napětí
Jmenovitý proud (bez osvětlení)
Sběrnicové (BUS) rozhraní
Rozsah regulace
přípustná teplota okolí
Doba uchování dat
Třída ochrany
Krytí
• při instalaci na stěnu
• při instalaci ve zdroji tepla
4
10 ... 24 V DC
13 mA
EMS plus
5 ... 30 °C
0 ... 50 °C
≥ 4 h
III
• IP20
• IPX2D
Logamatic RC310 – 6721891848 (2024/10)
Teplota zkoušky tlaku kuličky
Stupeň znečištění
Tab. 1 Technické údaje
2.5 Charakteristiky čidel teploty
Hodnoty odporu čidla venkovní teploty  tabulka 16 na
straně 243.
Hodnoty odporu čidla teploty na výstupu a čidla výstupní
teploty teplé vody  tabulka 17 na straně 243.
2.6 Platnost technické dokumentace
Údaje v technické dokumentaci ke zdrojům tepla, regulátorům
vytápění nebo systému sběrnic EMS platí i nadále pro tuto řídící
jednotku.
3 Instalace
VAROVÁNĺ
Hrozí nebezpečí ohrožení života elektrickým proudem!
Při dotyku dílů elektrického zařízení nacházejících se pod
napětím může dojít k úrazu elektrickým proudem.
▶ Před instalací příslušenství: Přerušte kompletně elektrické
napájení, např. ke zdroji tepla, řídícímu systému budovy a
ke všem sběrnicovým spotřebičům a proveďte opatření
proti náhodnému opětovnému zapnutí.
VAROVÁNĺ
Nebezpečí opaření!
Má-li být nastavována teplota TV vyšší než 60 °C, nebo bude-li
zapínána termická dezinfekce, je nutné, aby bylo nainstalované
směšovací zařízení.
3.1 Způsoby instalace
Způsob instalace řídící jednotky je závislý na jejím použití a na
konstrukci celého systému ( kapitola 2.1, str. 3).
3.2 Místo instalace
Samostatnou řídící jednotku neinstalujte do vlhkých místností.
75 °C
2
