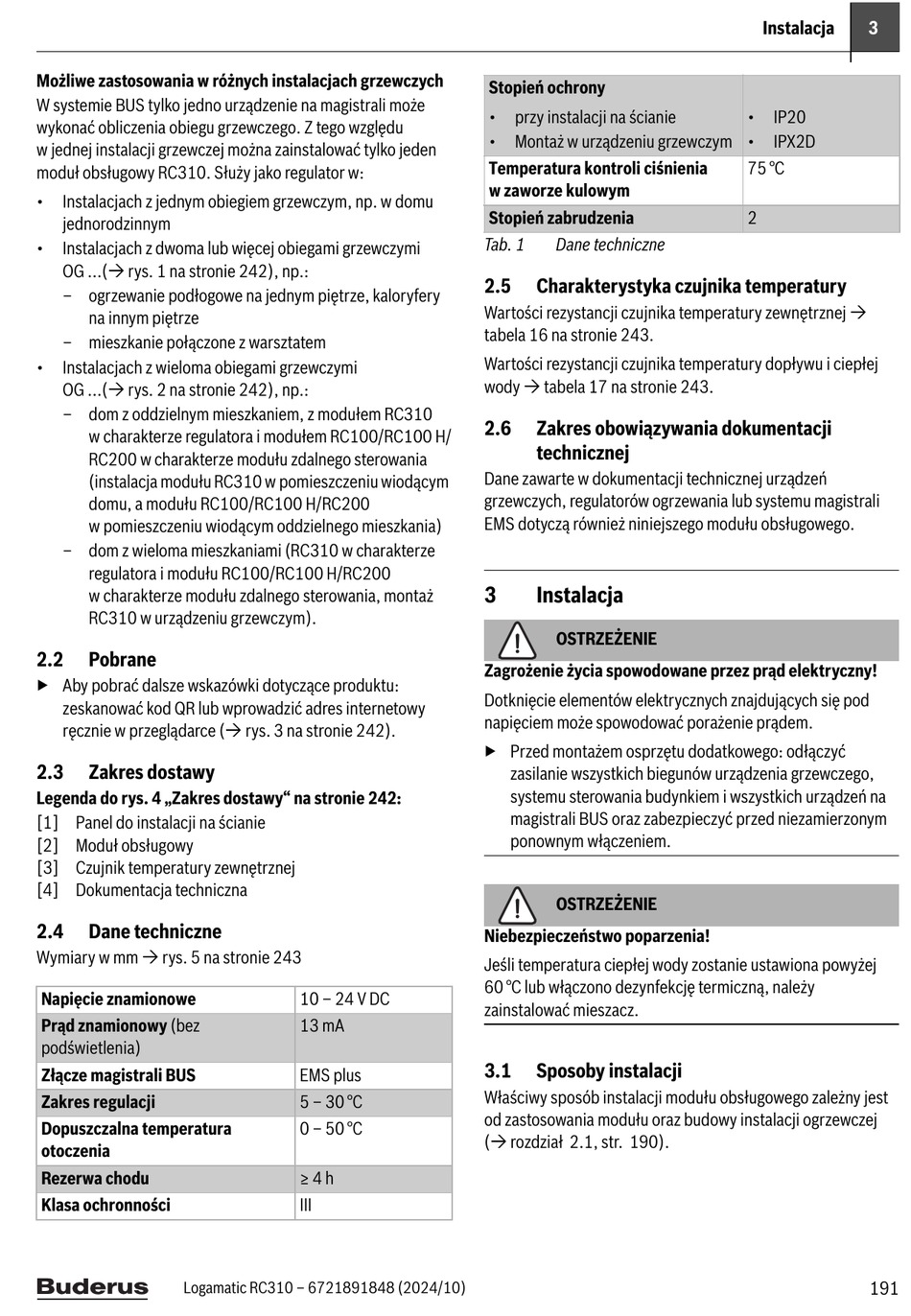

Możliwe zastosowania w różnych instalacjach grzewczych
W systemie BUS tylko jedno urządzenie na magistrali może
wykonać obliczenia obiegu grzewczego. Z tego względu
w jednej instalacji grzewczej można zainstalować tylko jeden
moduł obsługowy RC310. Służy jako regulator w:
• Instalacjach z jednym obiegiem grzewczym, np. w domu
jednorodzinnym
• Instalacjach z dwoma lub więcej obiegami grzewczymi
OG ...( rys. 1 na stronie 242), np.:
– ogrzewanie podłogowe na jednym piętrze, kaloryfery
na innym piętrze
– mieszkanie połączone z warsztatem
• Instalacjach z wieloma obiegami grzewczymi
OG ...( rys. 2 na stronie 242), np.:
– dom z oddzielnym mieszkaniem, z modułem RC310
w charakterze regulatora i modułem RC100/RC100 H/
RC200 w charakterze modułu zdalnego sterowania
(instalacja modułu RC310 w pomieszczeniu wiodącym
domu, a modułu RC100/RC100 H/RC200
w pomieszczeniu wiodącym oddzielnego mieszkania)
– dom z wieloma mieszkaniami (RC310 w charakterze
regulatora i modułu RC100/RC100 H/RC200
w charakterze modułu zdalnego sterowania, montaż
RC310 w urządzeniu grzewczym).
2.2 Pobrane
▶ Aby pobrać dalsze wskazówki dotyczące produktu:
zeskanować kod QR lub wprowadzić adres internetowy
ręcznie w przeglądarce ( rys. 3 na stronie 242).
2.3 Zakres dostawy
Legenda do rys. 4 „Zakres dostawy" na stronie 242:
[1] Panel do instalacji na ścianie
[2] Moduł obsługowy
[3] Czujnik temperatury zewnętrznej
[4] Dokumentacja techniczna
2.4 Dane techniczne
Wymiary w mm  rys. 5 na stronie 243
Napięcie znamionowe
Prąd znamionowy (bez
podświetlenia)
Złącze magistrali BUS
Zakres regulacji
Dopuszczalna temperatura
otoczenia
Rezerwa chodu
Klasa ochronności
Logamatic RC310 – 6721891848 (2024/10)
10 – 24 V DC
13 mA
EMS plus
5 – 30 °C
0 – 50 °C
≥ 4 h
III
Stopień ochrony
• przy instalacji na ścianie
• Montaż w urządzeniu grzewczym
Temperatura kontroli ciśnienia
w zaworze kulowym
Stopień zabrudzenia
Tab. 1 Dane techniczne
2.5 Charakterystyka czujnika temperatury
Wartości rezystancji czujnika temperatury zewnętrznej 
tabela 16 na stronie 243.
Wartości rezystancji czujnika temperatury dopływu i ciepłej
wody  tabela 17 na stronie 243.
2.6 Zakres obowiązywania dokumentacji
technicznej
Dane zawarte w dokumentacji technicznej urządzeń
grzewczych, regulatorów ogrzewania lub systemu magistrali
EMS dotyczą również niniejszego modułu obsługowego.
3 Instalacja
OSTRZEŻENIE
Zagrożenie życia spowodowane przez prąd elektryczny!
Dotknięcie elementów elektrycznych znajdujących się pod
napięciem może spowodować porażenie prądem.
▶ Przed montażem osprzętu dodatkowego: odłączyć
zasilanie wszystkich biegunów urządzenia grzewczego,
systemu sterowania budynkiem i wszystkich urządzeń na
magistrali BUS oraz zabezpieczyć przed niezamierzonym
ponownym włączeniem.
OSTRZEŻENIE
Niebezpieczeństwo poparzenia!
Jeśli temperatura ciepłej wody zostanie ustawiona powyżej
60 °C lub włączono dezynfekcję termiczną, należy
zainstalować mieszacz.
3.1 Sposoby instalacji
Właściwy sposób instalacji modułu obsługowego zależny jest
od zastosowania modułu oraz budowy instalacji ogrzewczej
( rozdział 2.1, str. 190).
Instalacja 3
• IP20
• IPX2D
75 °C
2
