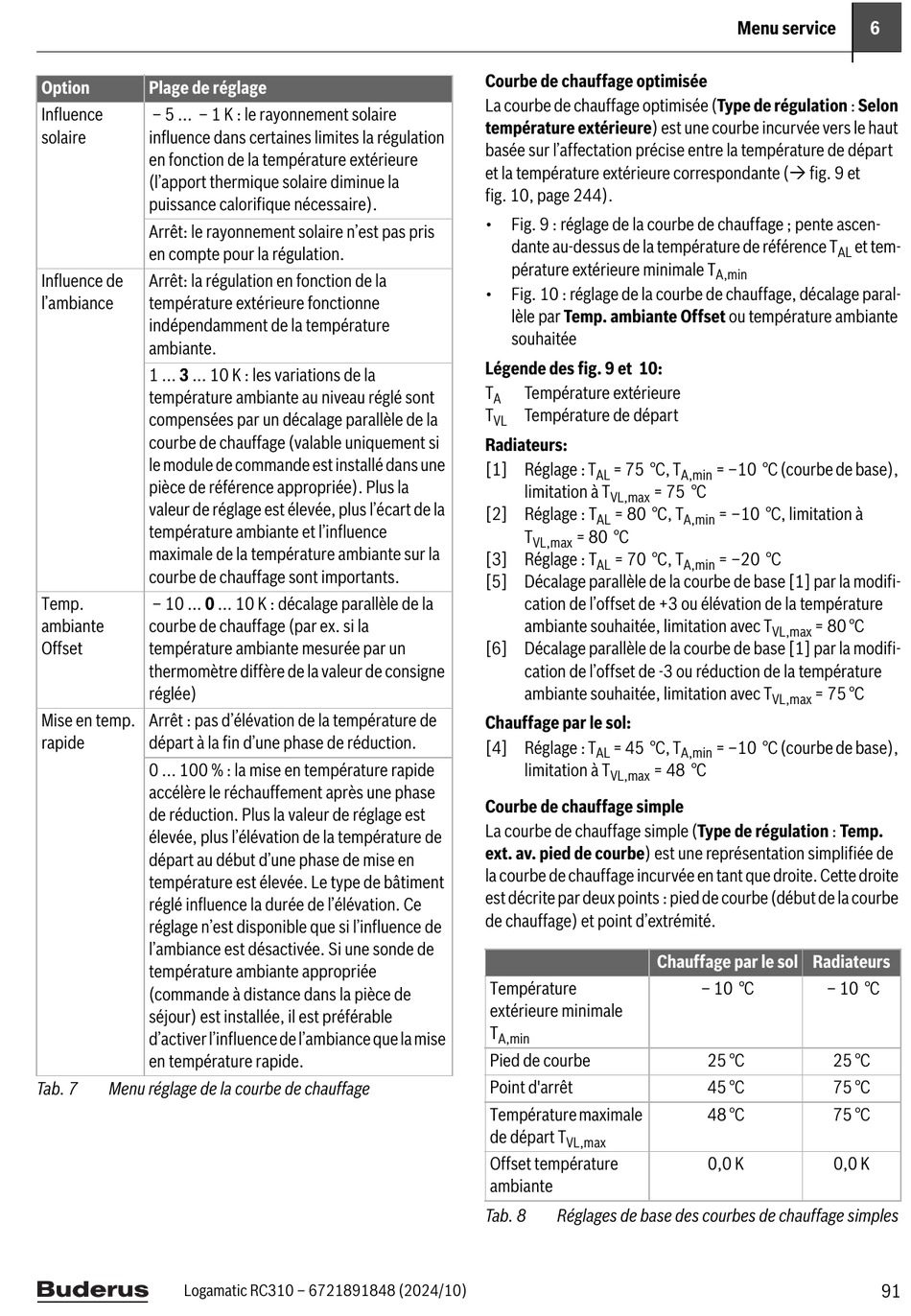

Option Plage de réglage
Influence – 5 ... – 1 K : le rayonnement solaire
solaire influence dans certaines limites la régulation
en fonction de la température extérieure
(l'apport thermique solaire diminue la
puissance calorifique nécessaire).
Arrêt: le rayonnement solaire n'est pas pris
en compte pour la régulation.
Influence de Arrêt: la régulation en fonction de la
l'ambiance température extérieure fonctionne
indépendamment de la température
ambiante.
1 ... 3 ... 10 K : les variations de la
température ambiante au niveau réglé sont
compensées par un décalage parallèle de la
courbe de chauffage (valable uniquement si
le module de commande est installé dans une
pièce de référence appropriée). Plus la
valeur de réglage est élevée, plus l'écart de la
température ambiante et l'influence
maximale de la température ambiante sur la
courbe de chauffage sont importants.
Temp. – 10 ... 0 ... 10 K : décalage parallèle de la
ambiante courbe de chauffage (par ex. si la
Offset température ambiante mesurée par un
thermomètre diffère de la valeur de consigne
réglée)
Mise en temp. Arrêt : pas d'élévation de la température de
rapide départ à la fin d'une phase de réduction.
0 ... 100 % : la mise en température rapide
accélère le réchauffement après une phase
de réduction. Plus la valeur de réglage est
élevée, plus l'élévation de la température de
départ au début d'une phase de mise en
température est élevée. Le type de bâtiment
réglé influence la durée de l'élévation. Ce
réglage n'est disponible que si l'influence de
l'ambiance est désactivée. Si une sonde de
température ambiante appropriée
(commande à distance dans la pièce de
séjour) est installée, il est préférable
d'activer l'influence de l'ambiance que la mise
en température rapide.
Tab. 7 Menu réglage de la courbe de chauffage
Logamatic RC310 – 6721891848 (2024/10)
Courbe de chauffage optimisée
La courbe de chauffage optimisée (Type de régulation : Selon
température extérieure) est une courbe incurvée vers le haut
basée sur l'affectation précise entre la température de départ
et la température extérieure correspondante ( fig. 9 et
fig. 10, page 244).
• Fig. 9 : réglage de la courbe de chauffage ; pente ascen-
dante au-dessus de la température de référence T
pérature extérieure minimale T
• Fig. 10 : réglage de la courbe de chauffage, décalage paral-
lèle par Temp. ambiante Offset ou température ambiante
souhaitée
Légende des fig. 9 et 10:
T Température extérieure
A
T Température de départ
VL
Radiateurs:
[1] Réglage : T = 75 °C, T
AL
limitation à T = 75 °C
VL,max
[2] Réglage : T = 80 °C, T
AL
T = 80 °C
VL,max
[3] Réglage : T = 70 °C, T
AL
[5] Décalage parallèle de la courbe de base [1] par la modifi-
cation de l'offset de +3 ou élévation de la température
ambiante souhaitée, limitation avec T
[6] Décalage parallèle de la courbe de base [1] par la modifi-
cation de l'offset de -3 ou réduction de la température
ambiante souhaitée, limitation avec T
Chauffage par le sol:
[4] Réglage : T = 45 °C, T
AL
limitation à T = 48 °C
VL,max
Courbe de chauffage simple
La courbe de chauffage simple (Type de régulation : Temp.
ext. av. pied de courbe) est une représentation simplifiée de
la courbe de chauffage incurvée en tant que droite. Cette droite
est décrite par deux points : pied de courbe (début de la courbe
de chauffage) et point d'extrémité.
Chauffage par le sol Radiateurs
Température
extérieure minimale
T
A,min
Pied de courbe
Point d'arrêt
Température maximale
de départ T
VL,max
Offset température
ambiante
Tab. 8 Réglages de base des courbes de chauffage simples
Menu service
AL
A,min
= –10 °C (courbe de base),
A,min
= –10 °C, limitation à
A,min
= –20 °C
A,min
= 80 °C
VL,max
= 75 °C
VL,max
= –10 °C (courbe de base),
A,min
– 10 °C – 10 °C
25 °C 25 °C
45 °C 75 °C
48 °C 75 °C
0,0 K 0,0 K
