4 Informations pour le professionnel
4.3 Schémas de branchement avec exemples d'installation
Les représentations hydrauliques ne sont que des schémas donnés à titre indicatif
pour une commutation hydraulique éventuelle.
La fig. 5, page 75 montre un exemple d'installation pour 2circuits de chauffage non
mélangés avec module de zone et production d'eau chaude sanitaire, réglage indivi-
duel des 2 RC100 et du module de zone MZ100
4.4

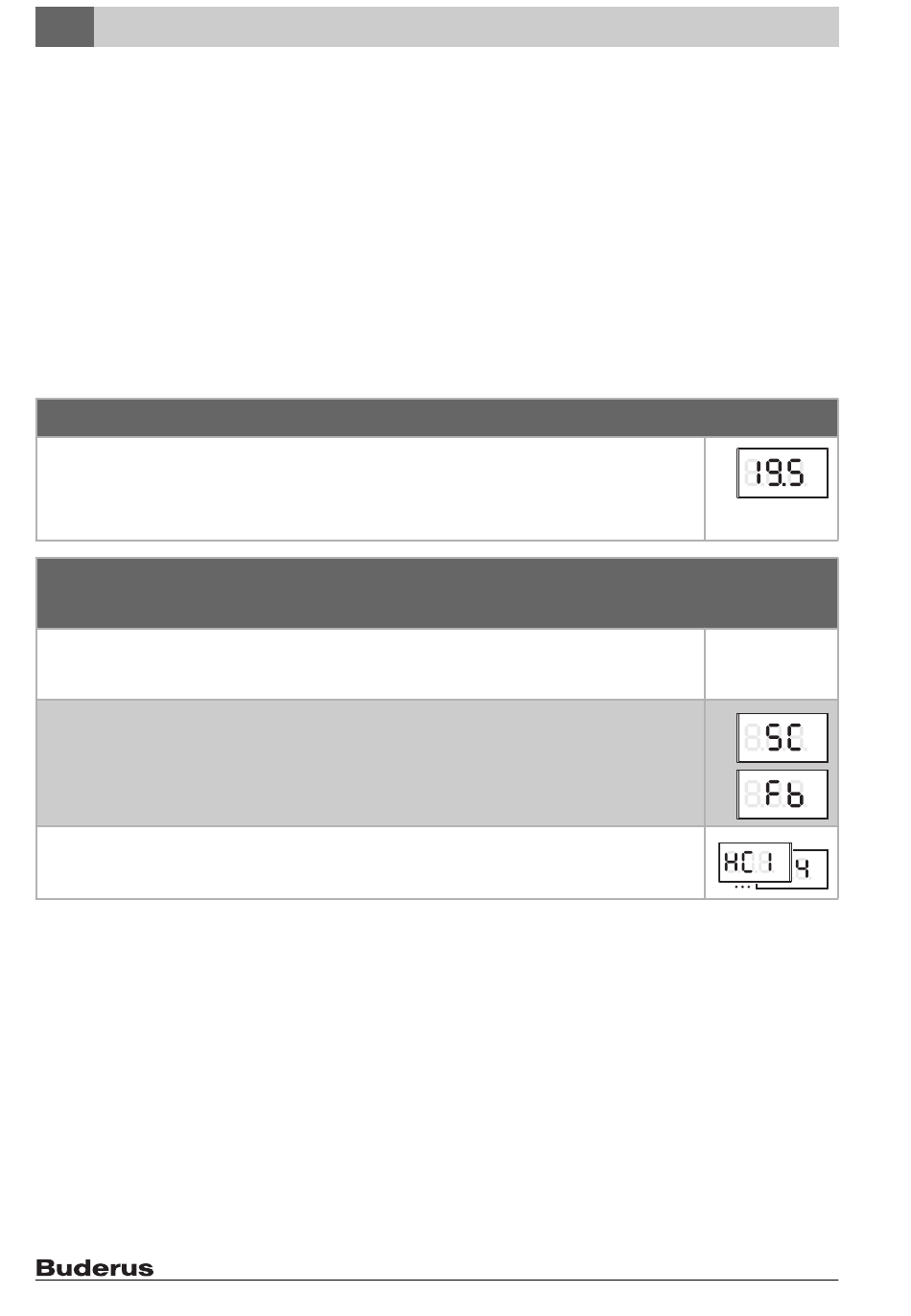

Mise en service

Première mise en service ou mise en service après une réinitialisation.
Installations avec un circuit de chauffe (régulateur d'ambiance – CO)
▶ Mettre l'installation sous tension/réinitialiser RC100.
Pendant l'établissement de la connexion, 3 tirets sont affichés.
Une fois la connexion établie, la température ambiante s'affiche.
Installations avec plusieurs circuits de chauffage (régulateur de zone – SC/
commande à distance – Fb)
▶ Mettre l'installation sous tension/réinitialiser RC100.
Pendant l'établissement de la connexion, 3 tirets sont affichés.
▶ Régler A.1 = SC et confirmer (régulateur de zone).
-of-
▶ Régler A.1 = Fb et confirmer (commande à distance)
▶ Sélectionner le circuit de chauffage (HC = 1...4) et confirmer.
30 RC100 – 6720866081 (2016/10)
