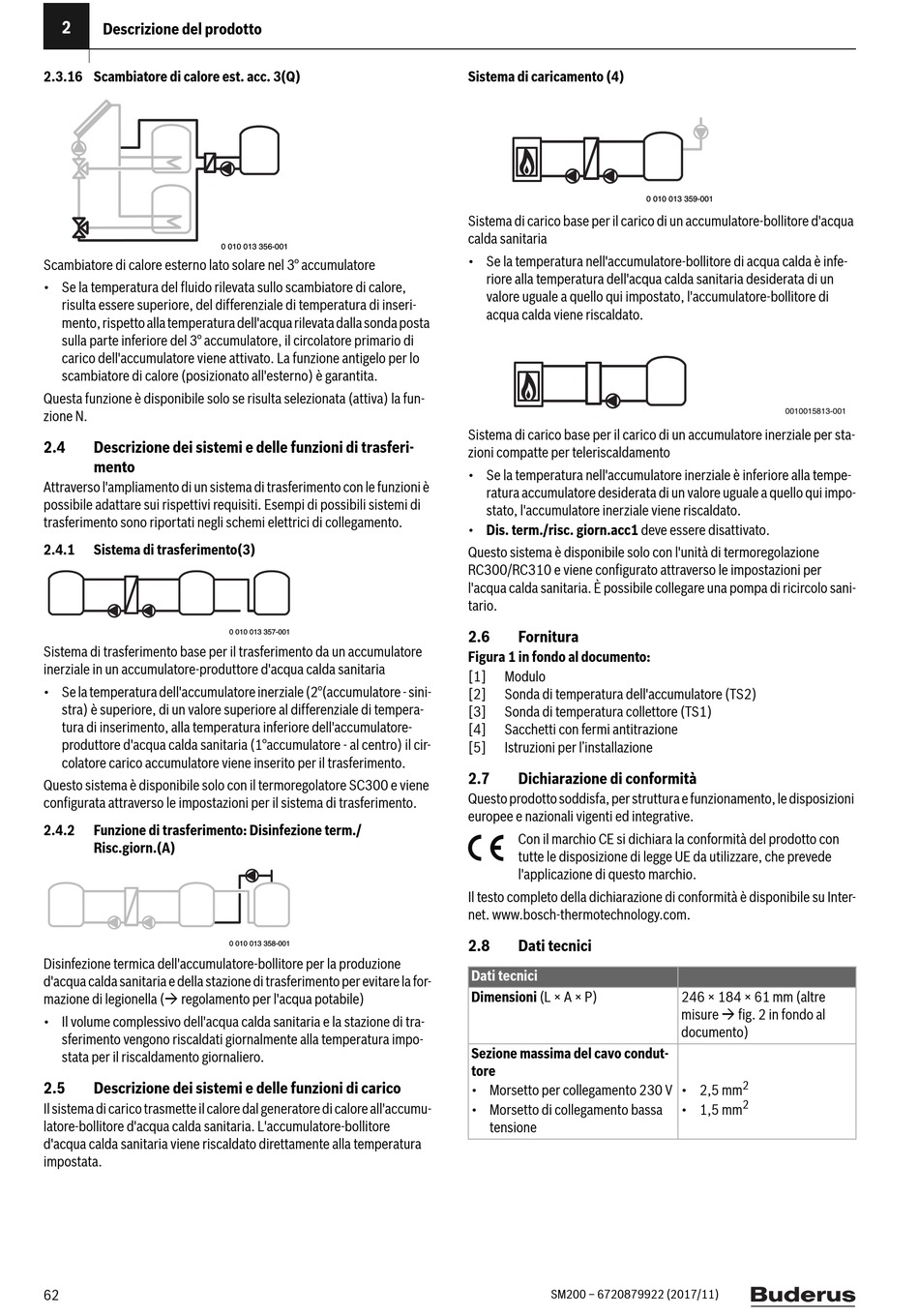

Descrizione del prodotto

2.3.16 Scambiatore di calore est. acc. 3(Q)

Scambiatore di calore esterno lato solare nel 3° accumulatore
• Se la temperatura del fluido rilevata sullo scambiatore di calore,
risulta essere superiore, del differenziale di temperatura di inseri-
mento, rispetto alla temperatura dell'acqua rilevata dalla sonda posta
sulla parte inferiore del 3° accumulatore, il circolatore primario di
carico dell'accumulatore viene attivato. La funzione antigelo per lo
scambiatore di calore (posizionato all'esterno) è garantita.
Questa funzione è disponibile solo se risulta selezionata (attiva) la fun-
zione N.
2.4 Descrizione dei sistemi e delle funzioni di trasferi-
mento
Attraverso l'ampliamento di un sistema di trasferimento con le funzioni è
possibile adattare sui rispettivi requisiti. Esempi di possibili sistemi di
trasferimento sono riportati negli schemi elettrici di collegamento.
2.4.1

Sistema di trasferimento(3)

Sistema di trasferimento base per il trasferimento da un accumulatore
inerziale in un accumulatore-produttore d'acqua calda sanitaria
• Se la temperatura dell'accumulatore inerziale (2°(accumulatore - sini-
stra) è superiore, di un valore superiore al differenziale di tempera-
tura di inserimento, alla temperatura inferiore dell'accumulatore-
produttore d'acqua calda sanitaria (1°accumulatore - al centro) il cir-
colatore carico accumulatore viene inserito per il trasferimento.
Questo sistema è disponibile solo con il termoregolatore SC300 e viene
configurata attraverso le impostazioni per il sistema di trasferimento.
2.4.2 Funzione di trasferimento: Disinfezione term./
Risc.giorn.(A)
Disinfezione termica dell'accumulatore-bollitore per la produzione
d'acqua calda sanitaria e della stazione di trasferimento per evitare la for-
mazione di legionella ( regolamento per l'acqua potabile)
• Il volume complessivo dell'acqua calda sanitaria e la stazione di tra-
sferimento vengono riscaldati giornalmente alla temperatura impo-
stata per il riscaldamento giornaliero.
2.5

Descrizione dei sistemi e delle funzioni di carico

Il sistema di carico trasmette il calore dal generatore di calore all'accumu-
latore-bollitore d'acqua calda sanitaria. L'accumulatore-bollitore
d'acqua calda sanitaria viene riscaldato direttamente alla temperatura
impostata.
62
0 010 013 356-001
0 010 013 357-001
0 010 013 358-001
Sistema di caricamento (4)
Sistema di carico base per il carico di un accumulatore-bollitore d'acqua
calda sanitaria
• Se la temperatura nell'accumulatore-bollitore di acqua calda è infe-
riore alla temperatura dell'acqua calda sanitaria desiderata di un
valore uguale a quello qui impostato, l'accumulatore-bollitore di
acqua calda viene riscaldato.
Sistema di carico base per il carico di un accumulatore inerziale per sta-
zioni compatte per teleriscaldamento
• Se la temperatura nell'accumulatore inerziale è inferiore alla tempe-
ratura accumulatore desiderata di un valore uguale a quello qui impo-
stato, l'accumulatore inerziale viene riscaldato.
• Dis. term./risc. giorn.acc1 deve essere disattivato.
Questo sistema è disponibile solo con l'unità di termoregolazione
RC300/RC310 e viene configurato attraverso le impostazioni per
l'acqua calda sanitaria. È possibile collegare una pompa di ricircolo sani-
tario.
2.6

Fornitura

Figura 1 in fondo al documento:
[1] Modulo
[2] Sonda di temperatura dell'accumulatore (TS2)
[3] Sonda di temperatura collettore (TS1)
[4] Sacchetti con fermi antitrazione
[5] Istruzioni per l'installazione
2.7 Dichiarazione di conformità
Questo prodotto soddisfa, per struttura e funzionamento, le disposizioni
europee e nazionali vigenti ed integrative.
Con il marchio CE si dichiara la conformità del prodotto con
tutte le disposizione di legge UE da utilizzare, che prevede
l'applicazione di questo marchio.
Il testo completo della dichiarazione di conformità è disponibile su Inter-
net. www.bosch-thermotechnology.com.
2.8

Dati tecnici

Dati tecnici
Dimensioni (L × A × P)
Sezione massima del cavo condut-
tore
• Morsetto per collegamento 230 V
• Morsetto di collegamento bassa
tensione
SM200 – 6720879922 (2017/11)
0 010 013 359-001
0010015813-001
246 × 184 × 61 mm (altre
misure  fig. 2 in fondo al
documento)
2
• 2,5 mm
2
• 1,5 mm
