Elektromos vezetékek és az alkalmazás
• Minden csatlakoztató készletet jól földelni kell.
• Ha a tápkábel túllépi a hatótávolságot,megfelelően hosszabbítsuk meg.
• A kommunikációs vezetékek árnyékolt rétegét össze kell kötni, és egyetlen ponton földelni kell.
• A kommunikációs vezeték teljes hossza nem haladhatja meg az 500 m-t.
Megjegyzések:
(1) A fenti bekötési példa csak referenciaként szolgál.
(2) A kommunikációs vonalakhoz kétmagos, árnyékolással ellátott, nem poláris kommunikációs vonalat kell alkalmazni a
csatlakoztató készlet és a kültéri egység között.
(3) Az egy rendszeren belüli összes csatlakoztató készlet megoszthat egy túlfeszültség-megszakítót a tápellátáshoz.
Viszont ki kell számítani a teljes áramkapacitás specifikációját.

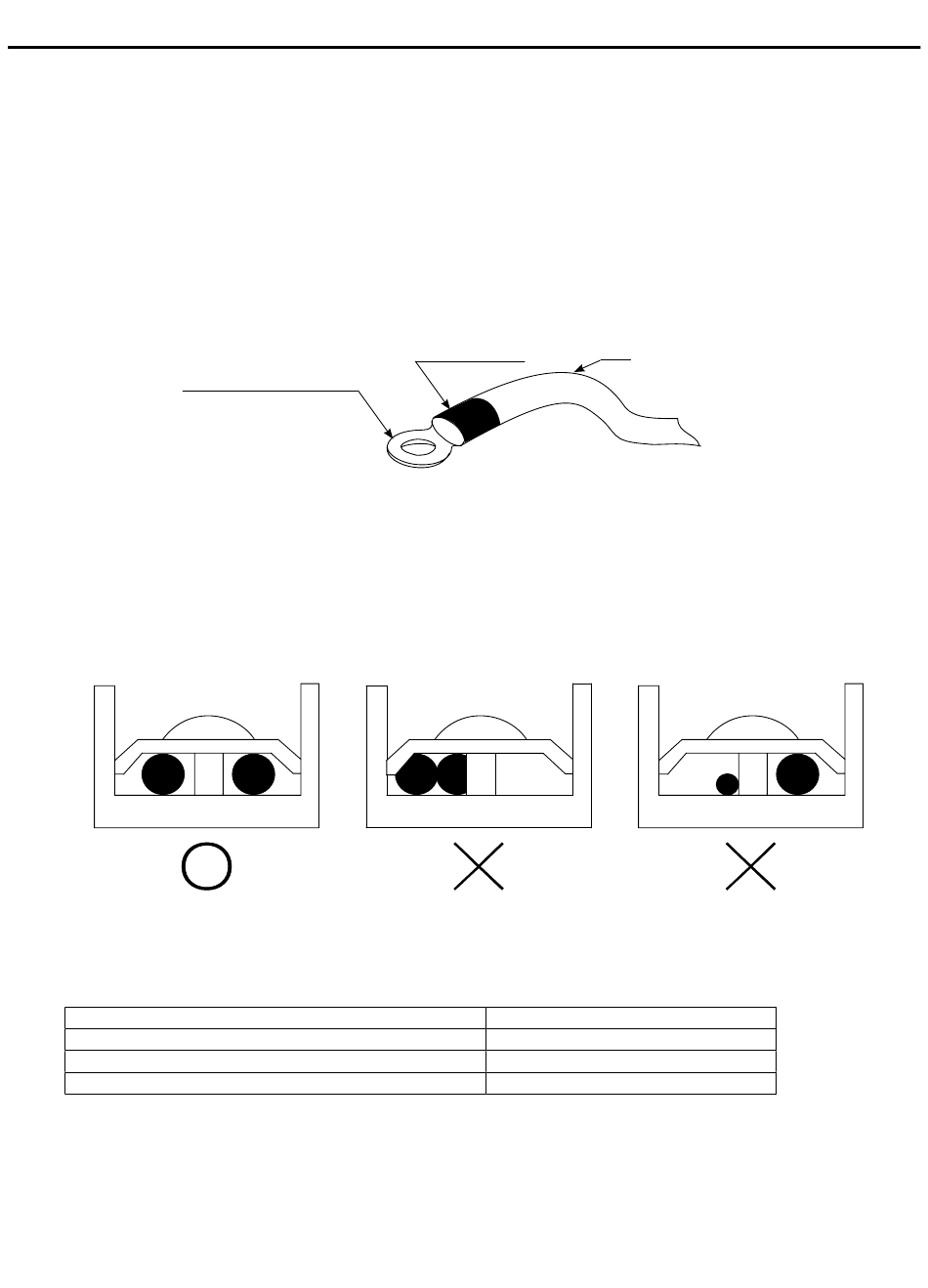

(4) A tápellátás sorkapcsához csatlakoztatott kábelköteghez, a terminált egy körrel kell megnyomni (lásd a következő
ábrát).
Körrel Nyomja meg a terminált
1) A tápcsatlakozó blokkot nem szabad 2 különböző átmérőjű vezetékkel összepréselni.
Ellenkező esetben a rossz krimpelés és lazaság a vezeték rendellenes felmelegedéséhez vagy szikrázásához
vezethet.
2) Tekintse meg a következő ábrát az azonos átmérőjű huzalok krimpeléséhez.
Csatlakoztassa az azonos
átmérőjű vezetékeket mindkét
oldalon
(5) Húzza meg a csatlakozó csavarokat megfelelő csavarhúzóval. A kis méretű csavarhúzó károsíthatja a csavar fejét, és
nem lehet megfelelően meghúzni.
(6) Ha a sorkapocs csavarokat túlzottan meghúzza, megsérülhetnek. A sorkapocs csavarok meghúzási nyomatékait az
alábbi táblázat tartalmazza:
Sorkapocs csavarok mérete
M3.5 (kommunikációs vonal sorkapcsa)
M4 (távvezeték sorkapcsa)
M4 (földelővezeték sorkapcsa)
(7) Tápvezetéken tilos a kommunikációs sorkapcsot csatlakoztatni, mert az károsíthatja az áramkör kapcsolótábláját.
(8) A kommunikációs vezetékek bekötése az alábbiak szerint történjen meg. A határérték túllépése abnormális
kommunikációhoz vezethet.
1) A kültéri és az ATW-A03N közötti kábelezés maximális hossza legfeljebb 1000 m.
2) A maximális vezetékhossz a ATW-A03Nés a huzalvezérlő között a munkamódok váltásához legfeljebb 500 m lehet.
Szigetelő hüvely
Tilos két vezetéket egy
oldalon csatlakoztatni
Meghúzási nyomaték (N.m)
38
Vezeték
Különböző átmérőjű vezetékek
nem megengedettek
0.80~0.96
1.18~1.44
1.52~1.86
