Haier AW042MUGHA Installationsanleitung Seite 106

Istruzioni per installazione
Tubazioni
• La pressione massima dell'acqua è di 3 bar (pressione nominale di apertura della valvola di sicurezza). Prevedere
sufficienti dispositivi di riduzione della pressione nel circuito idrico per garantire che la pressione massima non venga
superata.
• Assicurarsi che tutti i componenti forniti sul campo e installati nel circuito di tubazioni siano in grado di resistere alla
pressione dell'acqua e all'intervallo di temperatura dell'acqua in cui l'unità funzionerà.
• Le unità HAIER sono progettate specificamente per chiudere il circuito dell'acqua.
Modello
AW042MUGHA
AW062MUGHA
AW082MUGHA
AW102MUGHA
AW122MXGHA
AW142MXGHA
AW162MXGHA
AW10NMUGHA
AW12NMXGHA
AW14NMXGHA
AW16NMXGHA
Descrizione del volume minimo di acqua
Le sezioni seguenti mostrano come calcolare la quantità minima di acqua nell'impianto per la protezione del prodotto
(anti-oscillazione) e la caduta di temperatura durante lo sbrinamento.
1 Volume d'acqua per la protezione del prodotto
Assicurarsi che il volume d'acqua sia uguale o superiore al volume d'acqua indicato di seguito per ridurre la frequenza di
ON/OFF dell'unità HAIER a vuoto o a carico molto leggero. Quando il volume d'acqua è inferiore a quello indicato (volume
d'acqua minimo), il compressore si arresta spesso sotto carico leggero, con conseguente riduzione della durata o guasto.
Modello
AW042MUGHA
Volume minimo di
20
acqua (L)
Modello
AW162MXGHA
Volume minimo di
80
acqua (L)

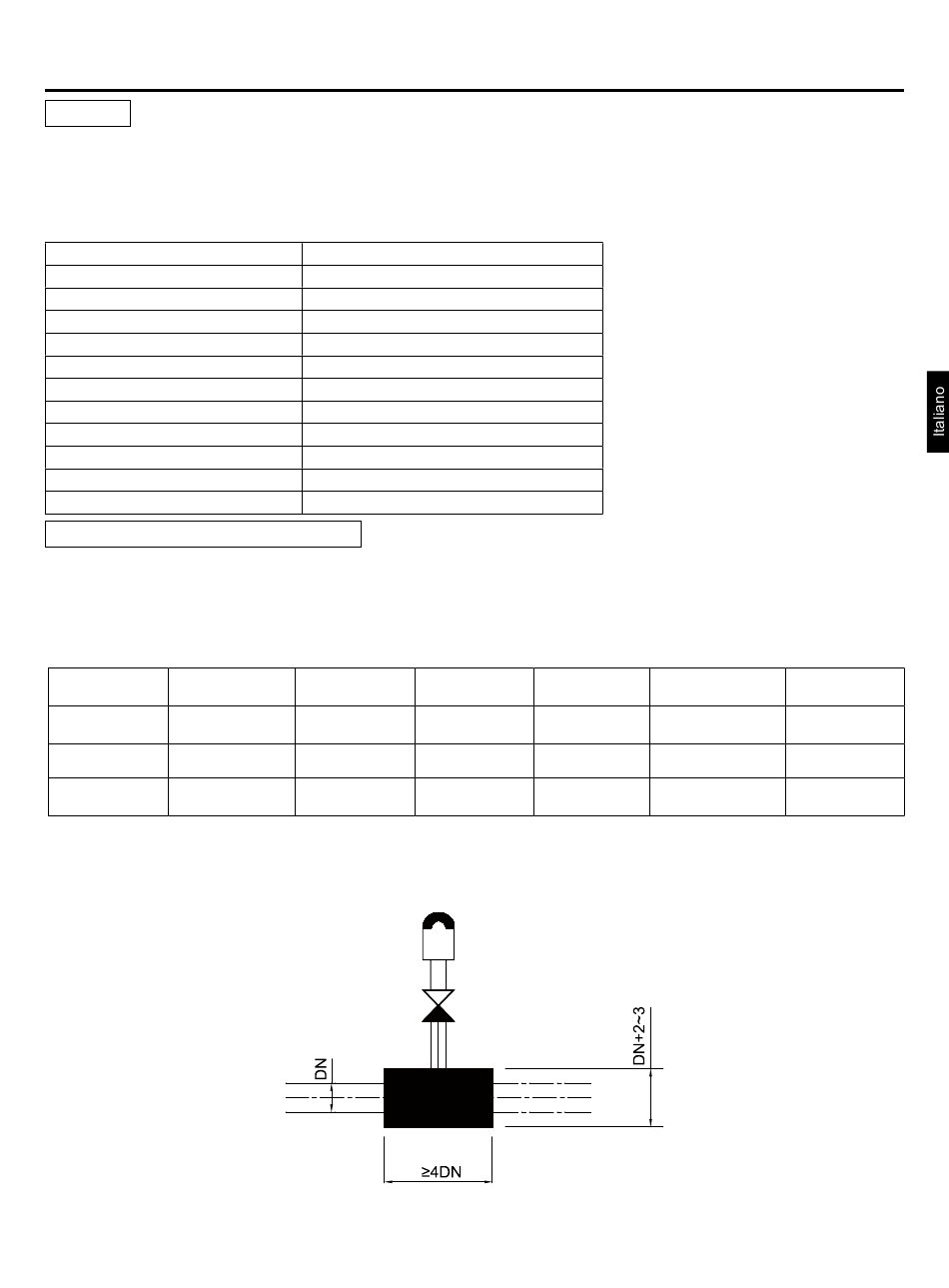

Spurgo dell'aria
I sistemi idraulici devono essere dotati di spurghi d'aria nel punto più alto del sistema. Senza di essi, l'aria potrebbe
rimanere intrappolata nelle linee dell'acqua e causare un guasto al sistema. In questo caso, installare tutti i depuratori
d'aria aggiuntivi necessari (non forniti con il prodotto) nel circuito idraulico per garantire che non entri aria. Gli sfiati
devono essere installati come indicato di seguito:
• Per i sistemi con pavimento radiante, l'aria deve essere spurgata un circuito alla volta.
Ingresso/uscita (pollici)
R1
R1
R1
R1
R1
R1
R1
R1
R1
R1
R1
AW062MUGHA AW082MUGHA
30 40
AW10NMUGHA AW12NMXGHA
50 60
27
AW102MUGHA AW122MXGHA
50 60
AW14NMXGHA AW16NMXGHA
70 80
AW142MXGHA
70
