Instrucciones de funcionamiento para el controlador
Notas:
1. B1 y A1 no están disponibles.
2. B2 y A2 para la interfaz 485 en el controlador, acceso a 485B y 485A interiores divididos, prestando atención al orden
de la línea
3. ALARM1 y ALARM2 son puertos reservados.
Precauciones de instalación：
①
La longitud de la línea de comunicación del controlador de línea no debe superar los 100 m.
②
Si la longitud de la línea de comunicación del controlador de línea supera los 100 m, es necesario equipar un
adaptador de alimentación independiente.
③
La capa de apantallamiento de la línea de comunicación debe estar conectada a tierra en un extremo.
④
El mazo de cables necesita utilizar par trenzado apantallado, y un extremo del cable de señal debe estar conectado a
tierra con una capa de apantallamiento.
⑤
Los cables de cableado del controlador de línea y de las unidades interiores o exteriores deben estar a una distancia
mínima de 30 cm del cable de alimentación.
⑥
Si es necesario cablear a menos de 30cm del cable de alimentación, es necesario instalar el cable en un conducto de
hierro y conectarlo a tierra a Clase D por un lado. Si no se manipula, puede provocar un funcionamiento incorrecto debido
a interferencias en la alimentación.
⑦
Si aparecen grietas en la parte de conexión del cable de control de alambre, por favor, séllelo con cinta de vinilo, de lo
contrario las gotas de agua y los insectos pueden entrar en la caja de control de alambre y causar un mal funcionamiento.
⑧
La instalación del cable de control debe realizarse a una distancia mínima de 0,5 m de la lámpara fluorescente.
⑨
La altura de instalación del controlador por cable debe estar entre 1,3-1,5 m, para conseguir el mejor ángulo de visión.
⑩
El controlador por cable debe instalarse en interiores, y está prohibido utilizarlo en lugares húmedos.

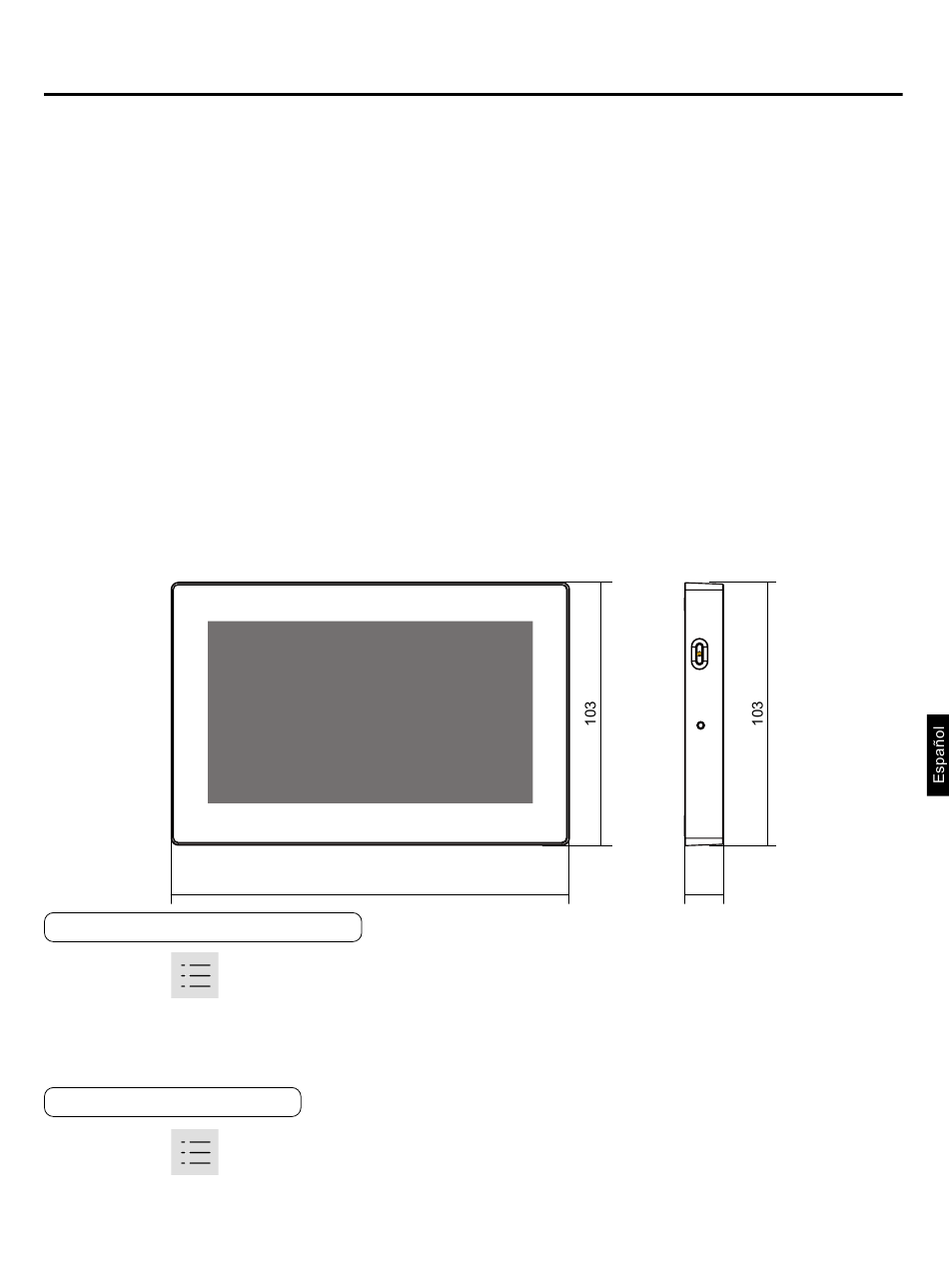

Dimensión del controlador:
Establecer el controlador como sub
① Toque el icono de menú en la interfaz principal → SETTING → GENERAL
② Configuración de la función "Main/Sub Set".
③ MAIN: Este controlador es principal, y puede usar este controlador para establecer y ver los parámetros de la unidad.
SUB: Este controlador es un subcontrolador, y sólo puede usar este controlador para ver los parámetros de la unidad,
no para controlar el estado de funcionamiento de la unidad.
Configuración de instalación
① Toque el icono de menú en la interfaz principal → SETTING → INSTALLATION
② Introduzca la contraseña correcta (841226), vaya a la interfaz de instalación. Consulte la descripción de la función
Setting → Installation a continuación para obtener métodos de operación detallados.
133
45
17
