Instruções de Instalação

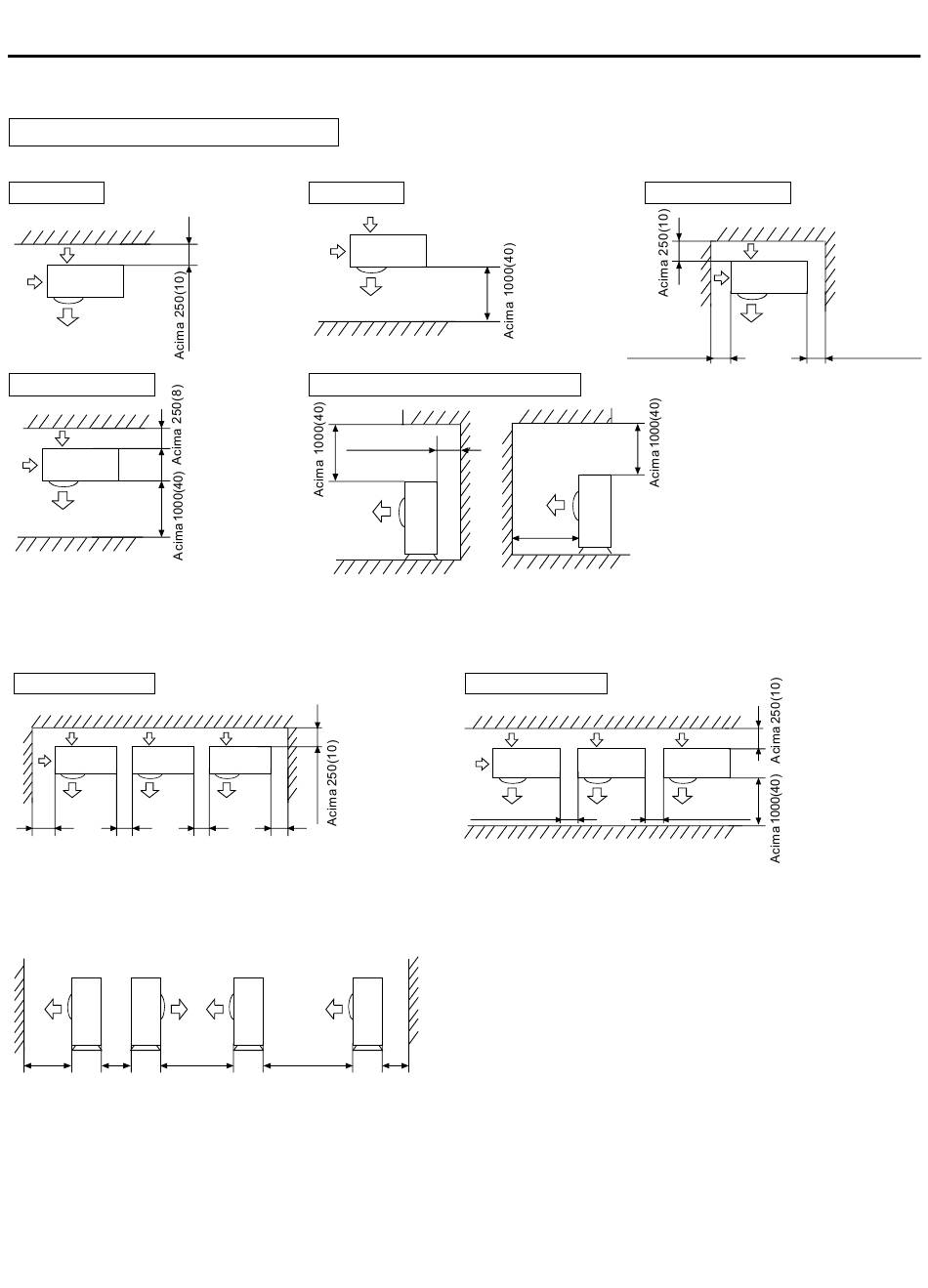

(2) Espaço de instalação e manutenção
Selecção do local de instalação exterior
(1) Instalação autónoma (unidade: (mm)in.)
Voltar
Frente e verso
O topo e os dois lados devem ser expostos ao espaço aberto, e as barreiras em pelo menos um lado da frente e atrás
devem ser mais baixas do que a unidade exterior.
(2) Instalação de unidades múltiplas (unidade: (mm) in.)
Costas e lados
Acima
Acima
Acima
1000(40)
2000(80)
2000(80)
A altura da barreira é mais baixa do que a altura da unidade exterior
(3) Instalação de unidades múltiplas dianteiras e traseiras (unidade: (mm) in.)
Norma
Acima
Acima
Acima
1000(40)
500(20)
2500(100)
• O espaço de serviço de instalação indicado na figura baseia-se na temperatura do ar de entrada de 95° F (35° C)
(DB) durante a operação de arrefecimento. Em áreas onde a temperatura do ar de admissão excede frequentemente
95° F (35° C) (DB), ou se a carga de calor das unidades exteriores exceder frequentemente a capacidade máxima de
funcionamento, reservar mais espaço na entrada da unidade do que o indicado na figura.
• Considerando o espaço de saída de ar necessário, o espaço necessário para os trabalhos de condutas de água no
local também deve ser considerado no posicionamento do dispositivo.Consultar o seu concessionário se as condições
de trabalho não corresponderem às indicadas nos desenhos.
Positivo
Quando existe um obstáculo acima do dispositivo
Acima 500(20)
Acima
1000(40)
Acima
Acima
2000(80)
500(20)
Acima 1 000(40)
Acima
1000(40)
Frente e verso
Acima 2 000(80)
O topo e os dois lados devem ser expostos ao espaço
aberto, e as barreiras em pelo menos um lado da frente e
atrás devem ser mais baixas do que a unidade exterior.
20
Costas e lados
A altura da
barreira é
mais baixa do
que a altura
da unidade
exterior
Acima 1 000(40)
Acima 2000(80)
