Instrucciones de funcionamiento para el controlador

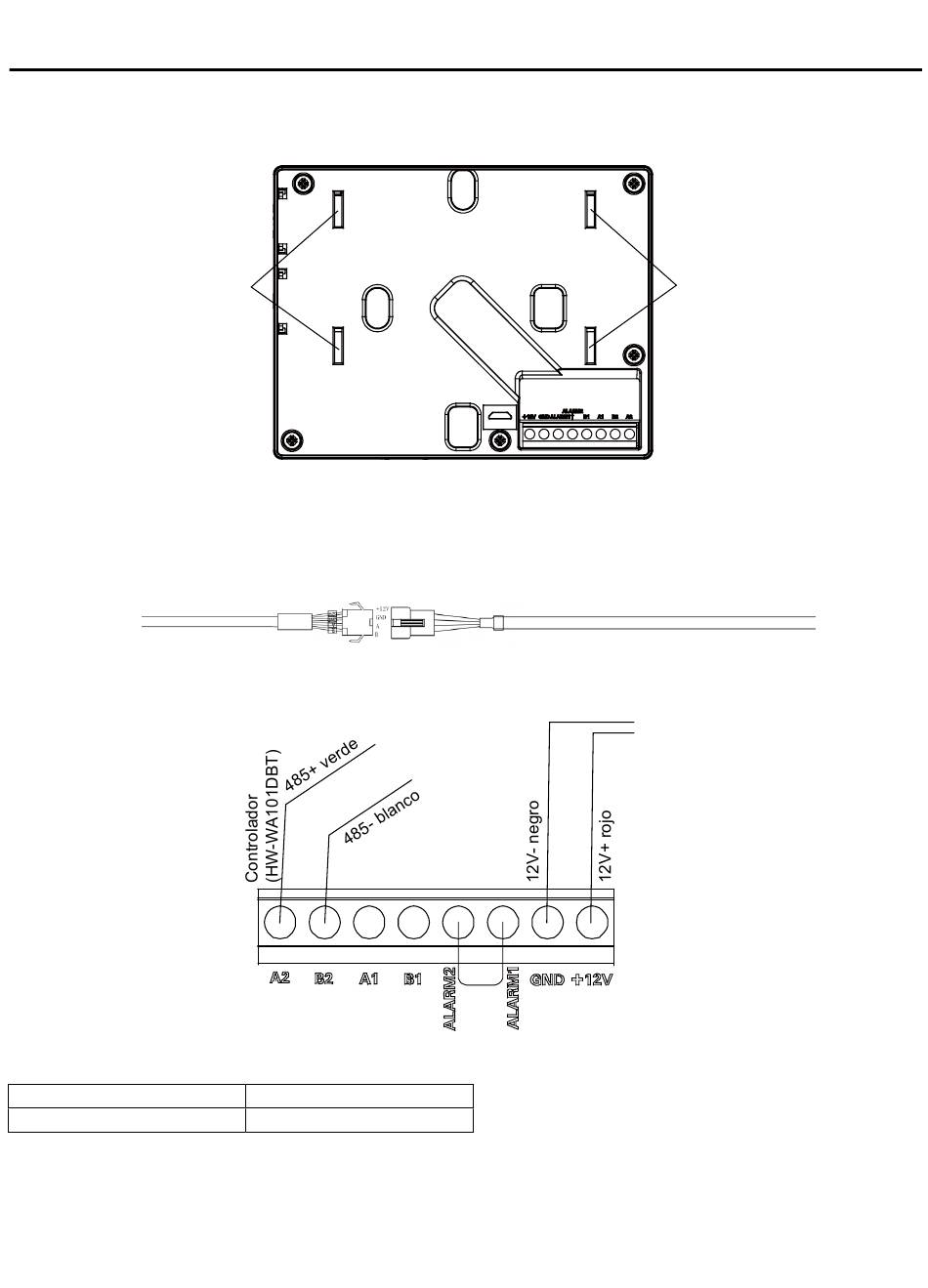

La placa colgante se coloca en la dirección de la ilustración, donde A/B es la ubicación de los 86 tornillos de cassette, y
el C/D es la posición de los 120 tornillos de cassette. El colgante está fijado al orificio del colgante, preste atención a la
dirección UP.
Agujero de la percha
El terminal negro de la línea de comunicación del controlador está conectado con el terminal del mazo negro en el puerto
inferior de la línea saliente de la unidad. El otro extremo de la línea de comunicación del controlador se presiona en la
base de cableado del controlador, y la relación correspondiente es rojo ~ + 12V, negro ~ GND, verde ~ A2 y blanco ~ B2.
Terminal de conexión entre la línea de comunicación del controlador y ATW-A03N PCB principal:
ATW-A03N
PCB principal
Todos los cables 485 de la fuente de alimentación y la comunicación entre cada módulo y módulo terminal al controlador
son cables de par trenzado blindados de doble núcleo. Cableado específico como la siguiente tabla:
La línea de comunicación está conectada con el controlador
La longitud de la línea de señal
≤100m
Fije el tornillo a través del soporte de los 86 casetes y conecte la conexión. El rojo se conecta al +12V y el negro a GND,
el verde se conecta a A2 y el blanco se conecta a B2. Por favor, preste atención al orden de la línea. Luego se fija el
controlador.
Dimensión del cableado
2
0.75mm
×4
44
Agujero de la percha
Controlador
