Le câblage électrique et l'application
I. A，B:
1. Ce port est une interface de contrôle informatique ;
2. Utilisez deux fils de noyau, sertissez le bornier de courant faible avec des vis, et connectez l'autre section à la
surveillance de l'ordinateur ;
II. P，Q:
1. Ce port est un port de communication interne et externe ;
2. Utiliser un fil à deux conducteurs avec une couche de blindage, le sertir sur le bornier de courant faible avec une vis,
et connecter l'autre extrémité à la borne de câblage PQ de la machine interne ou de l'ATW-A03N ;
3. La couche de blindage du câble utilisée est mise à la terre sur la tôle de la machine externe ;
CN22-1
CN40-1 B CN31-1 W
1
2
3
4
5 6
GND
L
M
H
A
A B
PC
Monitor

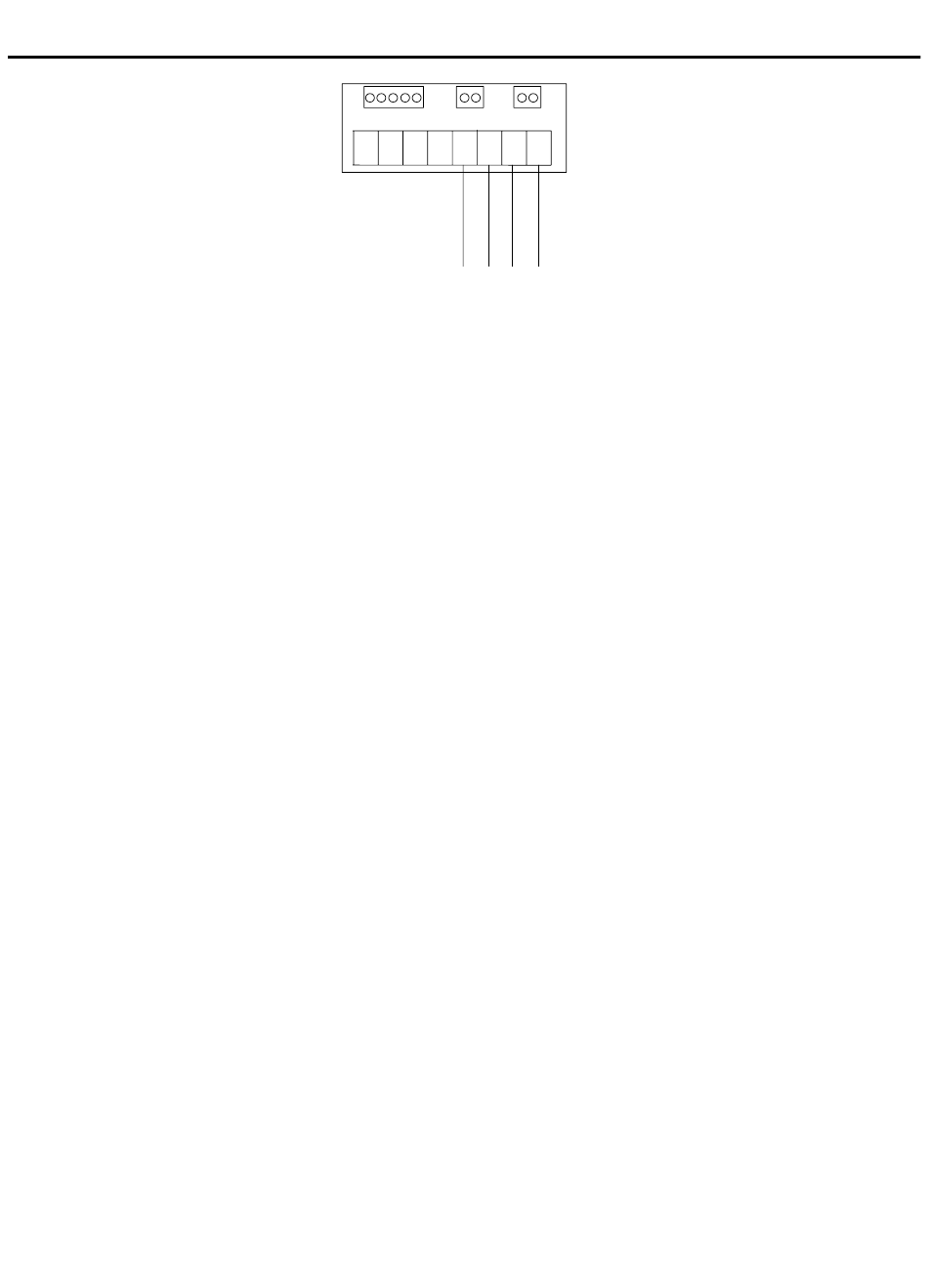

Interface du bornier externe pour courant faible
34
7
8
B
X
Y
P
Q
Connect to
ATW-A03N
