Le câblage électrique et l'application

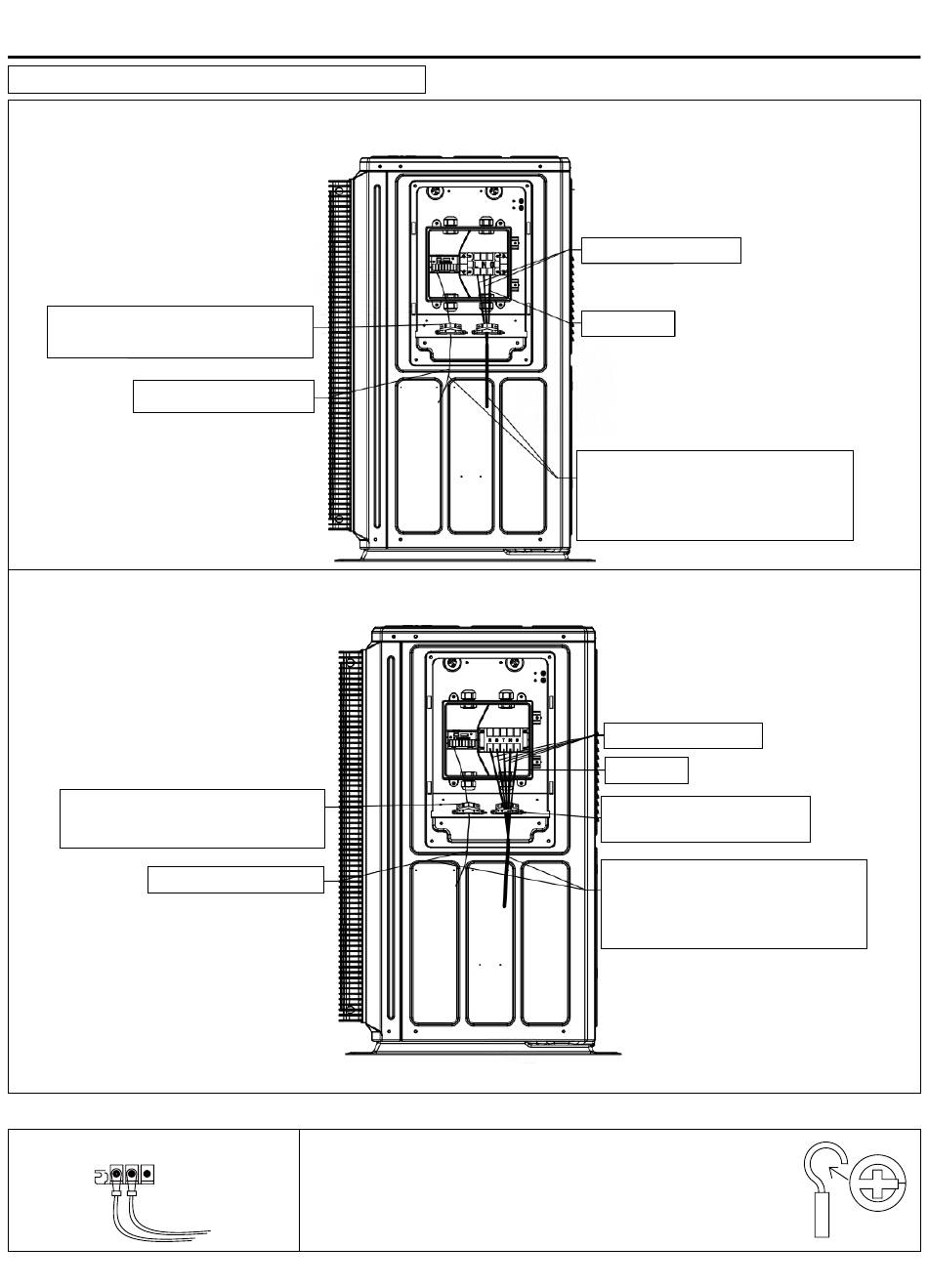

Schéma de câblage électrique de l'unité extérieure
AW042MUGHA/AW062MUGHA/AW082MUGHA/AW102MUGHA/AW122MXGHA/AW142MXGHA/AW162MXGHA
Fixation de la ligne de communication
Fixing the communication Fixing the communication
à l'aide d'un clip filaire
line with a wire clip line with a wire clip
Ligne de communication
Communication line Communication line
AW10NMUGHA/AW12NMXGHA/AW14NMXGHA/AW16NMXGHA
Fixation de la ligne de communication
Fixing the communication Fixing the communication
à l'aide d'un clip filaire
line with a wire clip line with a wire clip
Ligne de communication Communication line Communication line
Exemple d'installation de Terminal
Si l'on utilise des fils flexibles multicâbles, on enfonce le terminal
du type o au cours de l'installation. Sinon, cela provoquera un
échauffement anormal de la partie finale de sertissage. Si un
seul câblage est utilisé dans le câblage, il peut être connecté
directement de la manière indiquée sur le diagramme.
36
Power cords Power cords
Cordon d'alimentation
Ground wire Ground wire
Fil de terre
Les lignes électriques et les lignes de
Power lines and communication Power lines and communication
communication doivent être ignifuges
lines need to be flame retardant lines need to be flame retardant
et enroulées de fil de résistantes au
and high temperature resistant and high temperature resistant
wire wrap wire wrap
haute température
Power cords Power cords Cordon d'alimentation
Ground wire Ground wire
Fil de terre
Fixation de la ligne électrique
Fixing the power Fixing the power
line with a wire clip line with a wire clip
à l'aide d'un clip filaire
Les lignes électriques et les lignes de
Power lines and communication Power lines and communication
communication doivent être ignifuges
lines need to be flame retardant lines need to be flame retardant
et enroulées de fil de résistantes au and high temperature resistant and high temperature resistant
wire wrap wire wrap
haute température
