Instrukcja obsługi sterownika

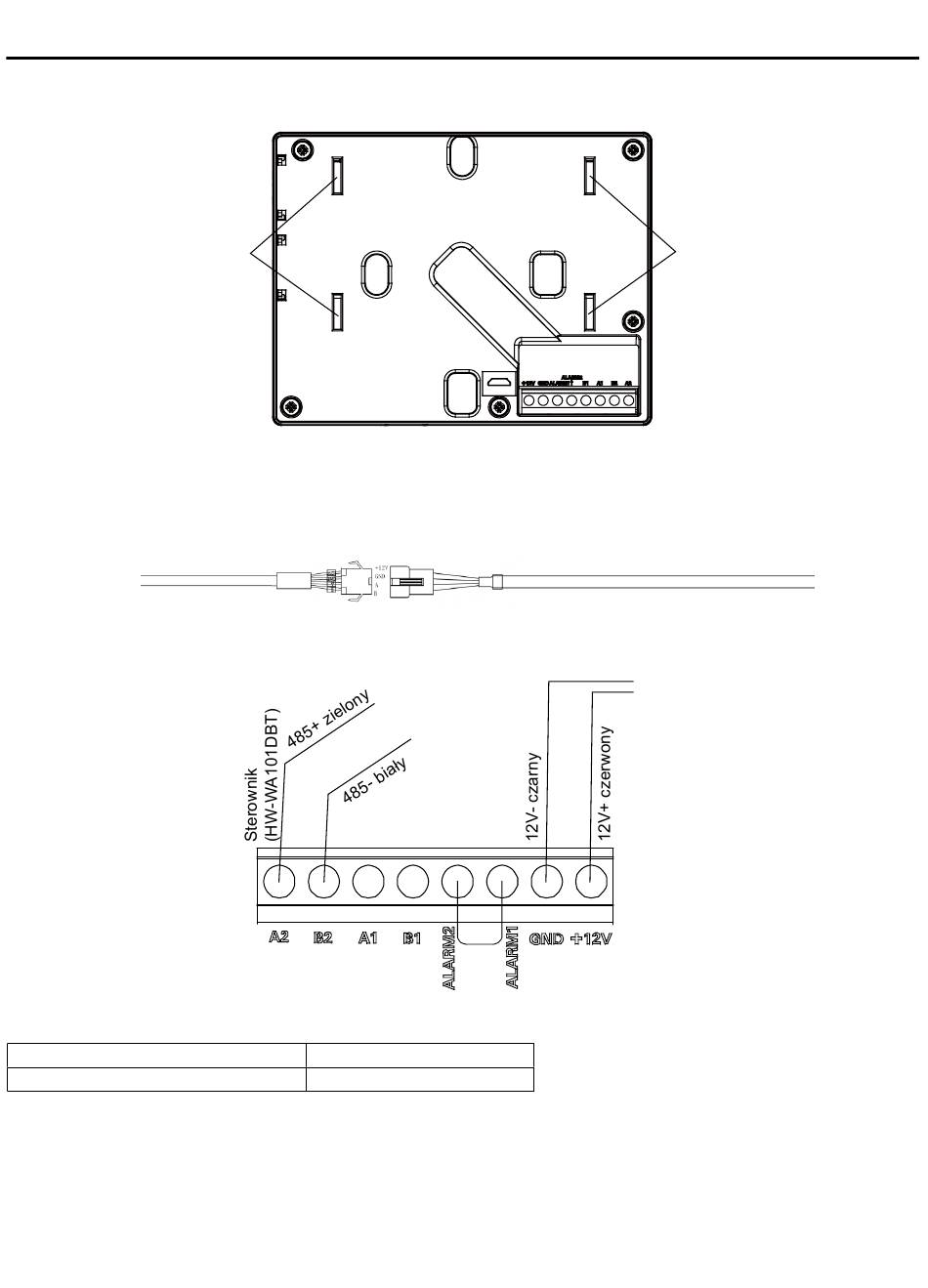

Płytę wiszącą umieszczamy w kierunku jak na rysunku, gdzie A/B to położenie śrub kasety 86, a C/D to położenie śrub
kasety 120. Zawieszka jest mocowana do otworu zawieszki, należy zwrócić uwagę na kierunek UP.
Otwór do zawieszania
Czarny zacisk linii komunikacyjnej sterownika jest połączony z czarnym zaciskiem wiązki na dolnym porcie linii wyjściowej
urządzenia. Drugi koniec linii komunikacyjnej sterownika jest wciśnięty na podstawę okablowania sterownika, a
odpowiadająca mu czerwony~+12V, czarny~GND, zielony~A2 i biały~B2.
Zacisk łączący linię komunikacyjną sterownika zGłówna płytka drukowana ATW-A03N：
Główna płytka
drukowana ATW-A03N
Wszelkie przewody zasilające i komunikujące się 485 pomiędzy każdym modułem i modułem końcowym do sterownika
są skrętką dwużyłową ekranowaną. Specyficzne okablowanie jak w tabeli poniżej:
Przewody komunikacyjne są połączone ze sterownikiem
Długość przewodu sygnałowego
≤100m
Przymocuj śrubę przez uchwyt na 86 kasetach i podłącz połączenie. Czerwony łączy się z +12V, a czarny z GND,
zielony łączy się z A2, a biały z B2. Należy zwrócić uwagę na kolejność linii. Potem sterownik będzie przymocowany
do dołu.
Przekrój okablowania
2
0.75mm
×4
44
Otwór do zawieszania
Sterownik
