Okablowanie elektryczne i jego zastosowanie
• Kabel zasilający i przewód komunikacyjny muszą być mocno zamocowane.
• Każdy zestaw połączeniowy musi być dobrze uziemiony.
• Gdy kabel zasilający przekroczy zakres, należy odpowiednio zwiększyć jego grubość.
• Ekranowana warstwa przewodów komunikacyjnych musi być ze sobą połączona i uziemiona w jednym punkcie.
• Łączna długość przewodu komunikacyjnego nie może przekraczać 500 m.
Uwaga:
(1) Powyższy przykład okablowania służy wyłącznie jako odniesienie.
(2) W przypadku linii komunikacyjnych między zestawem połączeniowym a jednostką zewnętrzną należy przyjąć
dwużyłową niepolarną linię komunikacyjną z ekranem.
(3) Wszystkie zestawy połączeniowe w jednym systemie mogą współdzielić jeden wyłącznik nadprądowy do zasilania.
Jednak konieczne jest obliczenie całkowitej specyfikacji prądu.

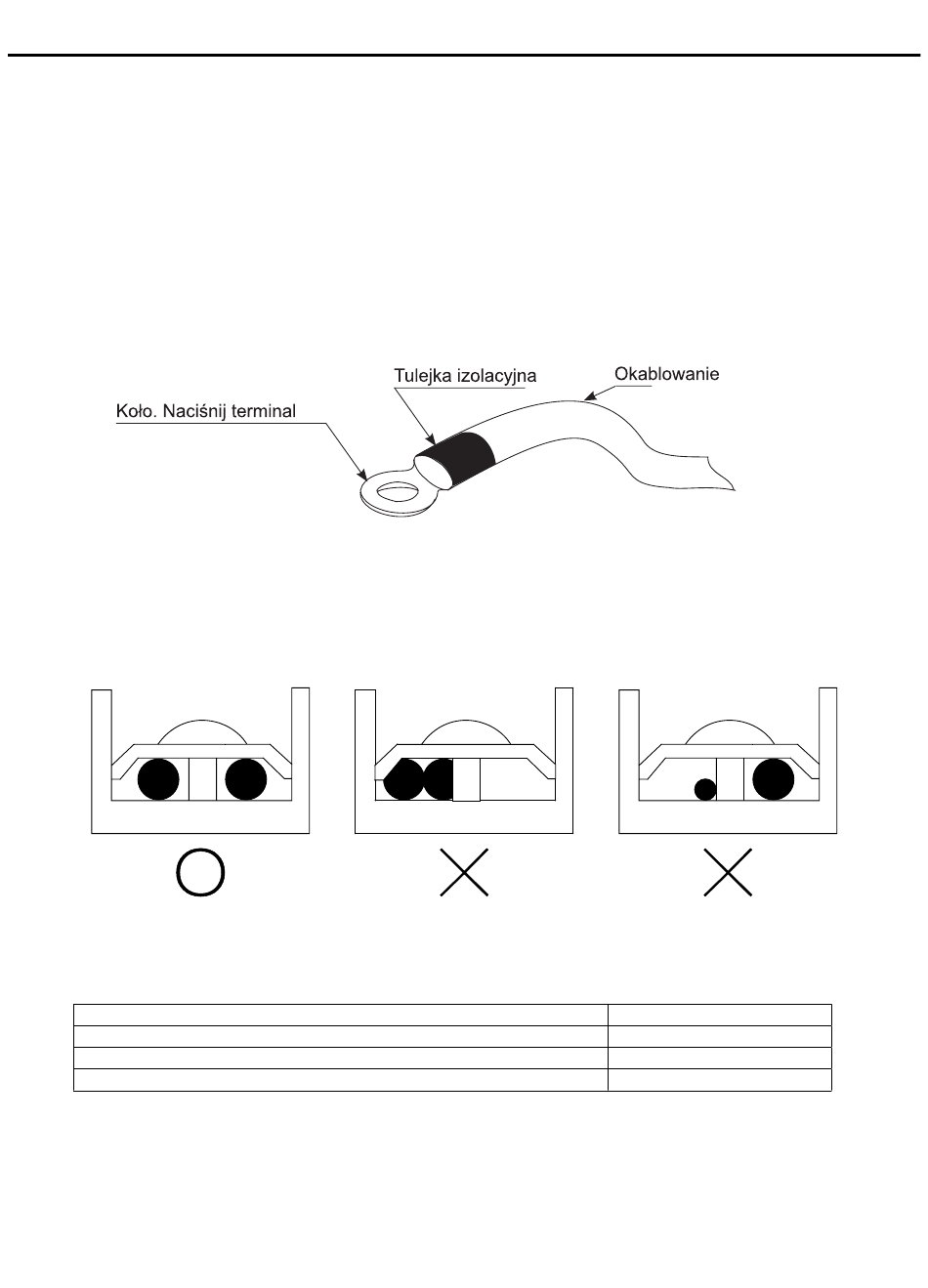

(4) W przypadku wiązki przewodów podłączonej do bloku zacisków zasilania zacisk należy nacisnąć za pomocą
okrągłego elementu (patrz poniższy rysunek).
1) Blok zacisków zasilania nie powinien być zaciskany za pomocą 2 przewodów o różnych średnicach. W przeciwnym
razie słabe połączenie zaciskane i luźne mogą prowadzić do nieprawidłowego nagrzewania lub iskrzenia linii.
2) Należy onieść się do poniższego rysunku do zaciskania drutów o tej samej średnicy.
Należy połączyć
przewody o tej samej
średnicy po obu stronach
(5) Należy dokręcić śruby terminala za pomocą odpowiedniego śrubokręta. Wkrętak o małych wymiarach spowoduje
uszkodzenie łba śruby i niewłaściwe dokręcenie.
(6) Jeśli śruby zacisków zostaną zbytnio dokręcone, mogą zostać uszkodzone. Momenty dokręcania śrub zaciskowych
znajdują się w poniższej tabeli:
M3.5 (listwa zaciskowa dla linii komunikacyjnej)
M4 (listwa zaciskowa do przewodu uziemiającego)
(7) Przewód zasilający nie może znaleźć się w bloku zacisków komunikacyjnych, ponieważ spowoduje to uszkodzenie
płyty sterowania obwodem.
(8) Przewodowanie linii komunikacyjnych powinno mieścić się w następującym zakresie. Przekroczenie limitu może
doprowadzić do nieprawidłowej komunikacji.
1) Maksymalna długość okablowania między urządzeniem zewnętrznym a ATW-A03N wynosi maksymalnie 1000 m.
2) Maksymalna długość okablowania między ATW-A03N a sterownikiem drutu do przełączania trybów pracy wynosi
maksymalnie 500m.
Zabrania się łączenia
dwóch przewodów z
jednej strony
Wymiar śruby terminala
M4 (listwa zaciskowa do lini zasilającej)
Przewody o różnych
średnicach są
niedozwolone
Moment dokręcenia (N.m)
38
0,80~0,96
1,18~1,44
1,52~1,86
