Instrukcja obsługi sterownika
1. B1 i A1 są niedostępne.
2. B2 i A2 dla interfejsu 485 na kontrolerze, dostęp do rozdzielnika wewnętrznego 485B i 485A, zwracając uwagę na
kolejność linii
3. ALARM1 i ALARM2 są portami zarezerwowanymi.
Środki ostrożności dotyczące instalacji：
①
Długość kabla komunikacyjnego kontrolera linii nie może przekraczać 100 m.
②
Jeśli długość kabla komunikacyjnego kontrolera linii przekracza 100 m, wymagany jest oddzielny zasilacz.
Ekran przewodu komunikacyjnego musi być uziemiony na jednym końcu.
③
Wiązka przewodów musi być ekranowaną skrętką dwużyłową, a jeden koniec warstwy ekranującej linii sygnałowej
④
musi być uziemiony.
Przewód łączący sterownik linii z jednostką wewnętrzną lub zewnętrzną musi znajdować się w odległości ponad 30 cm
⑤
od przewodu zasilającego.
⑥
Jeśli okablowanie musi być wykonane w odległości mniejszej niż 30 cm od przewodu zasilającego, przewód należy
umieścić w żelaznym kanale elektrycznym z uziemieniem klasy D po jednej stronie. W przeciwnym razie zasilacz może
zakłócać pracę i powodować nieprawidłowe działanie.
⑦
W przypadku pęknięcia w części przepustu kablowego kontrolera linii, należy zakleić je taśmą winylową, w przeciwnym
razie krople wody i owady dostaną się do skrzynki kontrolera linii, co może spowodować nieprawidłowe działanie.
⑧
Kontroler linii powinien być zainstalowany w odległości co najmniej 0,5 m od lamp fluorescencyjnych.
⑨
Wysokość montażu kontrolera linii wynosi od 1,3 do 1,5 m, aby uzyskać najlepszy kąt widzenia.
⑩
Kontroler linii musi być zainstalowany w pomieszczeniu i zabrania się używania go w wilgotnych miejscach.

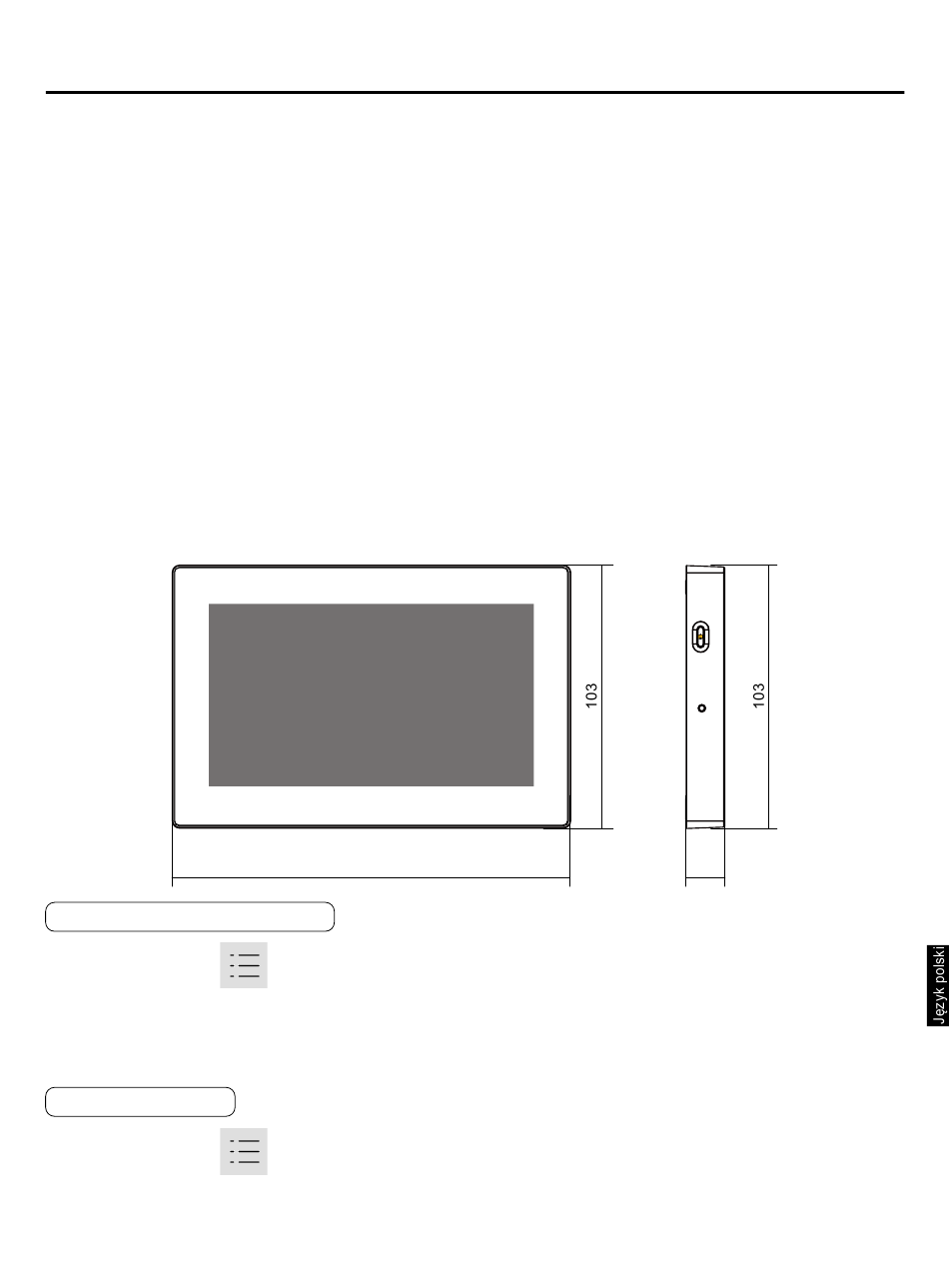

Rozmiar sterownika:
Ustaw sterownik jako podrzędny
① Kliknij na ikonę menu
② Funkcja ustawień "Main/Sub''
③ MAIN: Ten sterownik jest sterownikiem głównym i można go używać do ustawiania i przeglądania parametrów urządzenia.
SUB: Ten sterownik jest podrzędny i można go używać tylko do przeglądania parametrów urządzenia, a nie do
kontrolowania stanu pracy urządzenia.
Ustawienia instalacji
① Kliknij na ikonę menu
② Wpisz prawidłowe hasło (841226), przejdź do interfejsu instalacyjnego. Szczegółowe metody obsługi znajdują się w
poniższym opisie funkcji Ustawienia → Instalacja.
133
w głównym interfejsie →SETTING→GENERAL
w głównym interfejsie →SETTING→INSTALLATION
45
17
