Cablagem eléctrica e sua aplicação
I. A、B:
1. Esta porta é uma interface de monitorização do computador;
2. Use dois fios principais, prenda o bloco de terminais de corrente fraca com parafusos e conecte a outra seção ao monitoramento do computador;
II. P、Q:
1. Esta porta é uma porta de comunicação interna e externa;
2. Use um fio de dois núcleos com uma camada de blindagem, prenda-o ao bloco de terminais de corrente fraca com um parafuso e conecte a outra
extremidade ao terminal de fiação PQ da máquina interna ou ATW-A03N;
3. A camada de proteção do cabo utilizada é ligada à chapa metálica exterior da máquina;
CN22-1
CN40-1 B CN31-1 W
1
2
3
4
5 6
GND
L
M
H
A
A B
PC
Monitor

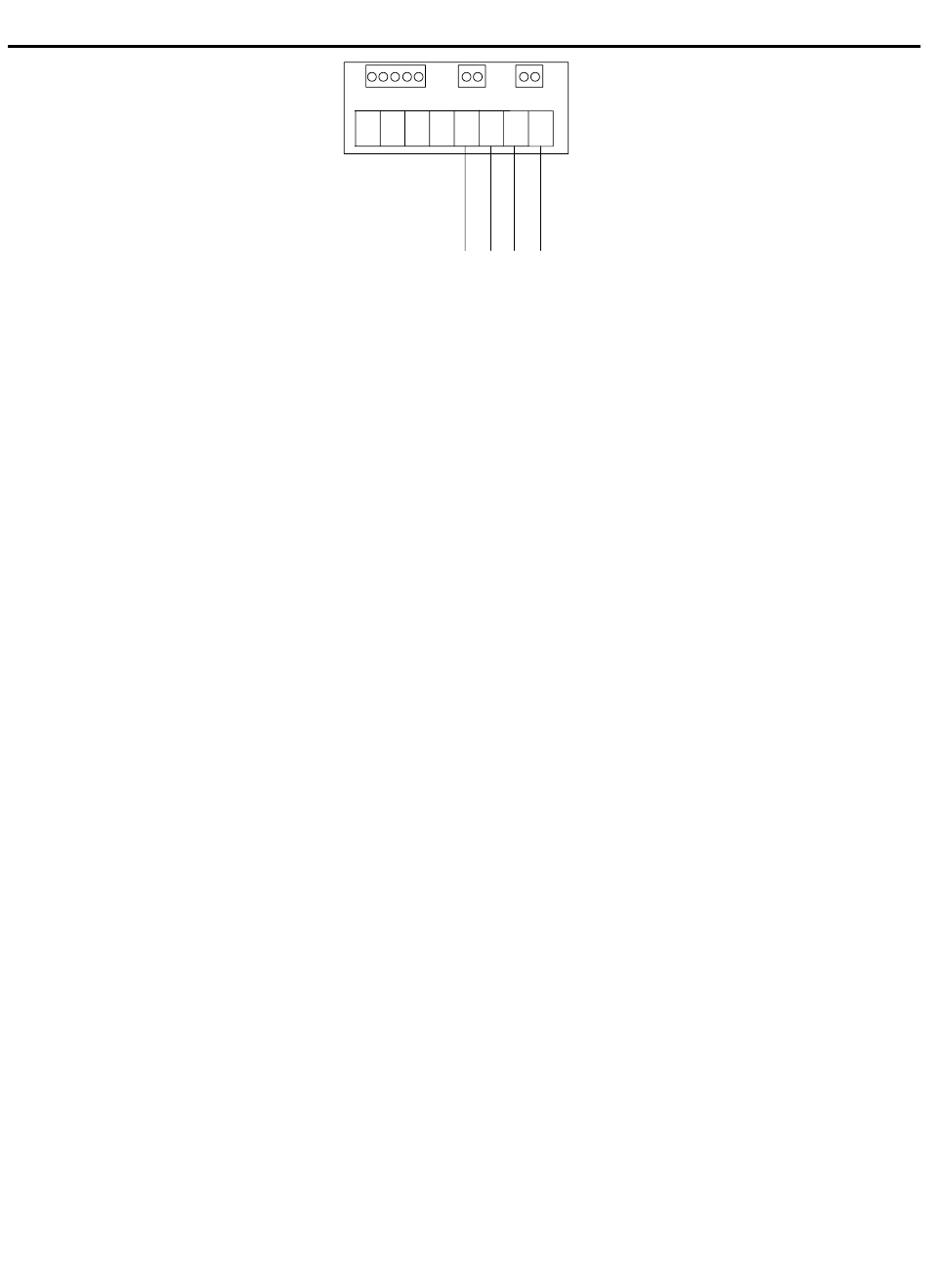

Interface do bloco de terminais de corrente fraca externo
34
7
8
B
X
Y
P Q
Connect to
ATW-A03N
