Elektrische Verkabelung und die Anwendung
I. A、B:
1. Dieser Anschluss ist eine Computerüberwachungsschnittstelle;
2. Verwenden Sie zwei Adern, quetschen Sie die Schwachstromklemme mit Schrauben und schließen Sie den anderen Teil an die
Computerüberwachung an;
II. P、Q:
1. Dieser Anschluss ist ein interner und externer Kommunikationsanschluss;
2. Verwenden Sie ein zweiadriges Kabel mit einer Abschirmungsschicht, schließen Sie es mit einer Schraube an die Schwachstromklemme an und
verbinden Sie das andere Ende mit dem PQ-Verdrahtungsanschluss des internen Geräts oder des ATW-A03N;
3. Die verwendete Kabelabschirmung ist mit dem Außenblech der Maschine geerdet;
CN22-1
CN40-1 B CN31-1 W
1
2
3
4
5 6
GND
L
M
H
A
A B
PC
Monitor

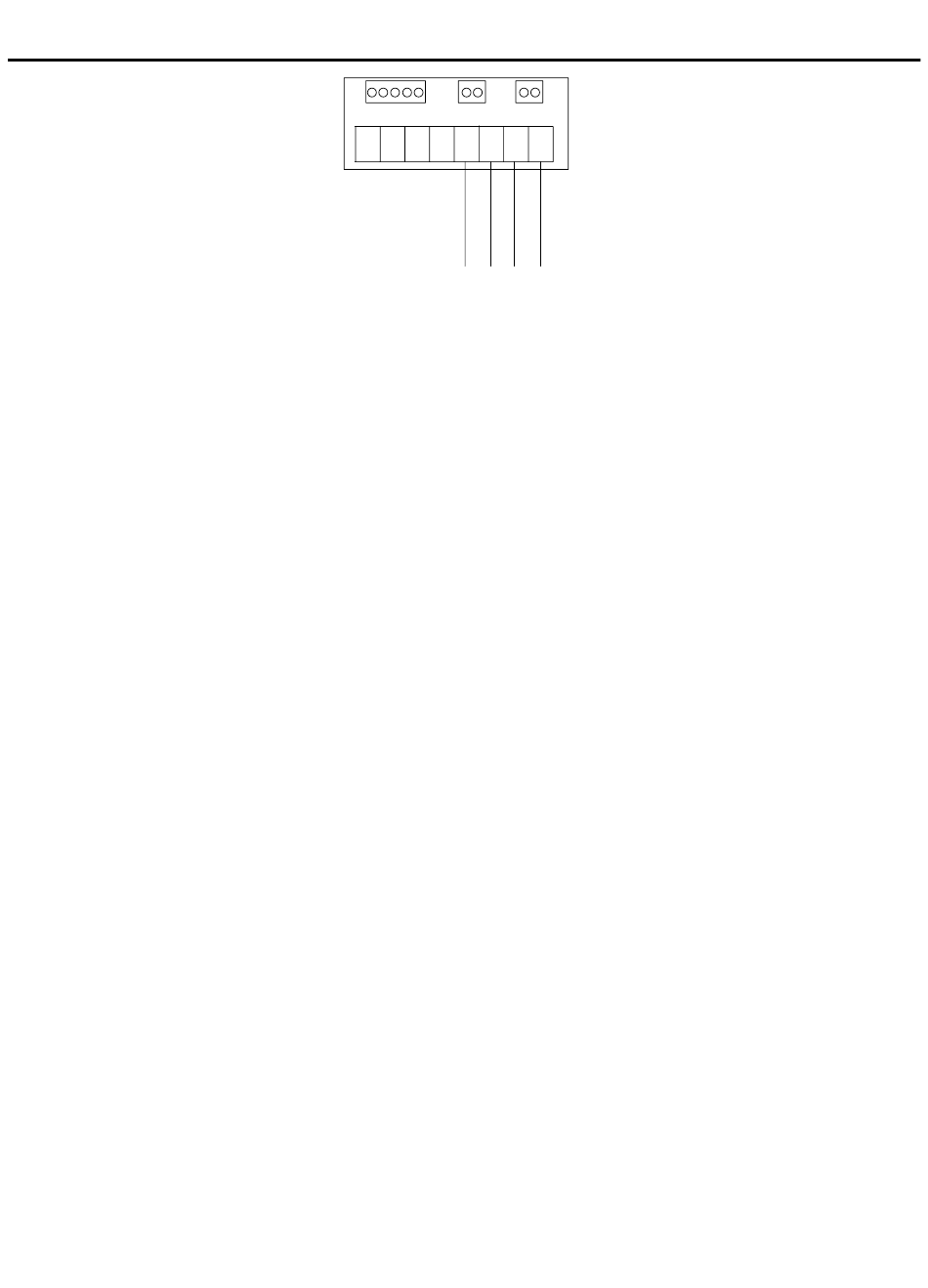

Schnittstelle der externen Schwachstromklemmenleiste
34
7
8
B
X
Y
P Q
Connect to
ATW-A03N
