Elektromos vezetékek és az alkalmazás
I. A，B:
1. Ez a port a számítógép-felügyeleti felület;
2. Használjon kéteres vezetékeket, csatlakoztassa és csavarokkal nyomja rá a gyengeáramú vezeték sorkapcsát, a másik végét pedig csatlakoztassa a
számítógépes felügyelethez;
II. P，Q:
1. Ez a port a belső és külső számítógépek kommunikációs portja;
2. Használjon kéterű, árnyékoló réteggel ellátott vezetékeket, csatlakoztassa és csavarokkal nyomja rá a gyengeáramú sorkapcsot, a másik végét pedig
csatlakoztassa a belső gép vagy az ATW-A03N PQ kábel kapcsához;
3. A használt kábel-árnyékoló réteget külső gépi fémlemezzel földeljük;

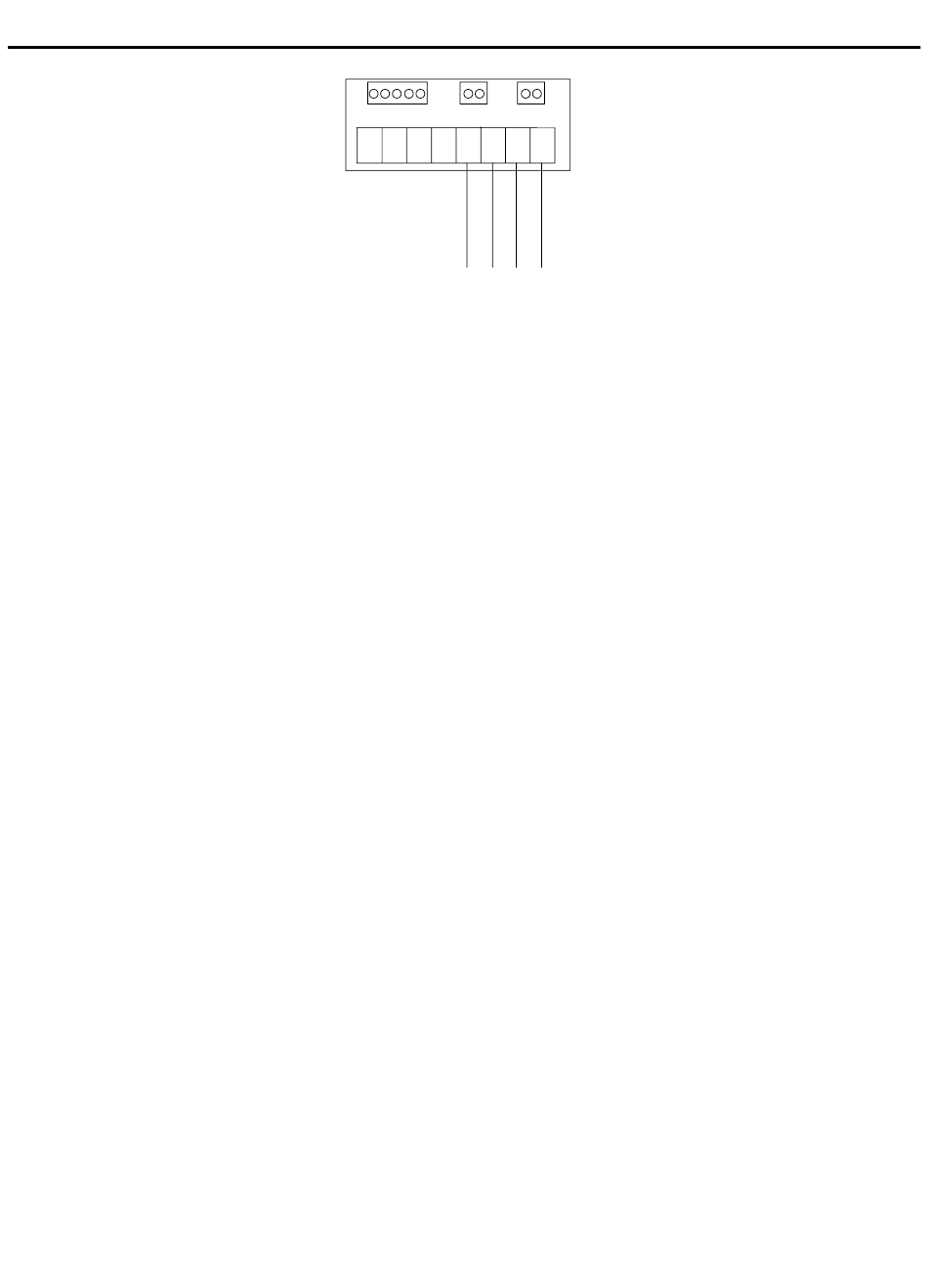

CN22-1
CN40-1 B CN31-1 W
1
2
3
4
5 6
GND
L
M
H
A
B
A B
PC
Monitor
Külső gép gyengeáramú sorkapocs felülete
34
7
8
X
Y
P Q
Connect to
ATW-A03N
