Haier AW042MUGHA Installationsanleitung Seite 619

Elektromos vezetékek és az alkalmazás

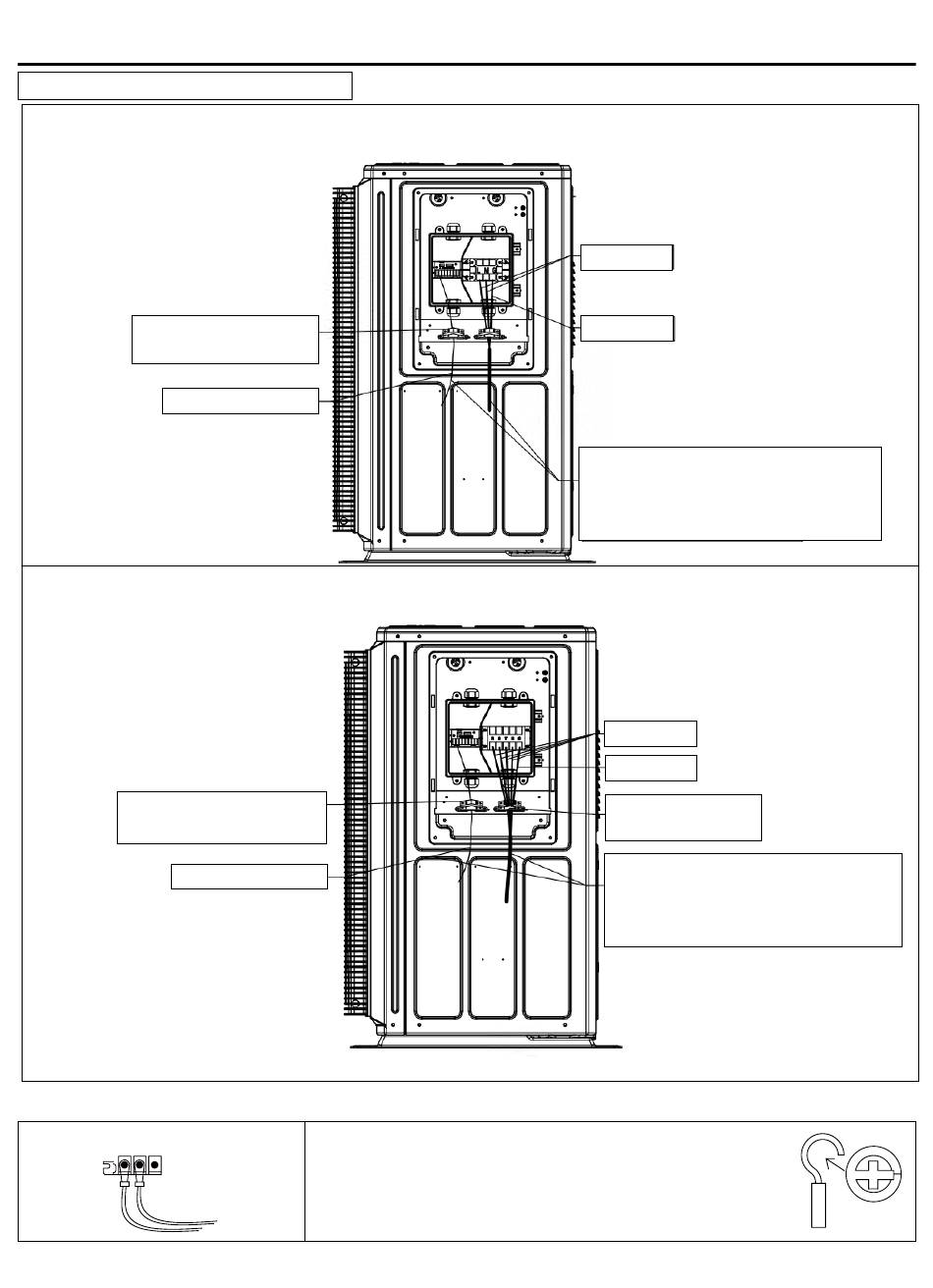

Kültéri egység elektromos bekötési rajza
AW042MUGHA/AW062MUGHA/AW082MUGHA/AW102MUGHA/AW122MXGHA/AW142MXGHA/AW162MXGHA
A kommunikációs vonal
Fixing the communication Fixing the communication
rögzítése drótkapoccsal line with a wire clip line with a wire clip
Communication line Communication line
Kommunikációs vonal
AW10NMUGHA/AW12NMXGHA/AW14NMXGHA/AW16NMXGHA
Fixing the communication Fixing the communication
A kommunikációs vonal
line with a wire clip line with a wire clip
rögzítése drótkapoccsal
Kommunikációs vonal Communication line Communication line
Terminál telepítési példa
Ha többszálú flexibilis vezetékeket használ, a telepítés során
préselje össze az O-típusú csatlakozót. Ellenkező esetben a
kivezetés krimpelő részének a rendellenes felmelegedését
okozhatja. Ha a huzalozásban egyerű vezetéket használnak, akkor
azok az ábrán látható módon közvetlenül csatlakoztathatóak.
36
Power cords Power cords
Tápkábel
Ground wire Ground wire
Földkábel
Az elektromos vezetékeknek és a
Power lines and communication Power lines and communication
kommunikációs vezetékeknek lángállóknak
lines need to be flame retardant lines need to be flame retardant
és magas hőmérsékletnek ellenálló
and high temperature resistant and high temperature resistant
huzalburkolattal ellátottnak kell lenniük
wire wrap wire wrap
Power cords Power cords Tápkábel
Ground wire Ground wire Földkábel
Tápvezeték rögzítése
Fixing the power Fixing the power
line with a wire clip line with a wire clip
drótkapoccsal
Az elektromos vezetékeknek és a
Power lines and communication Power lines and communication
kommunikációs vezetékeknek lángállóknak
lines need to be flame retardant lines need to be flame retardant
és magas hőmérsékletnek ellenálló
and high temperature resistant and high temperature resistant
wire wrap wire wrap
huzalburkolattal ellátottnak kell lenniük
