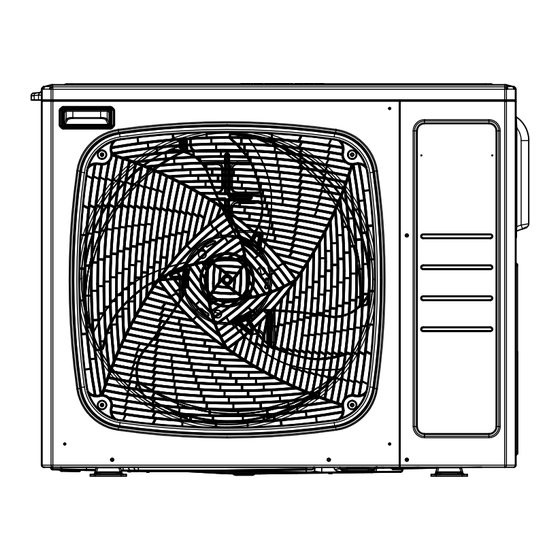

Installationsanleitung für Split-Luft-Wasser-
Wärmepumpensystem
• Dieses Produkt sollte von qualifiziertem Personal installiert werden.
• Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch.
Dieses Gerät ist mit R32 gefüllt
• Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
Originalbeschreibung
AW042SSCHA
AW062SSCHA
AW082SNCHA
AW102SNCHA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Haier AW042SSCHA
Inhaltszusammenfassung für Haier AW042SSCHA

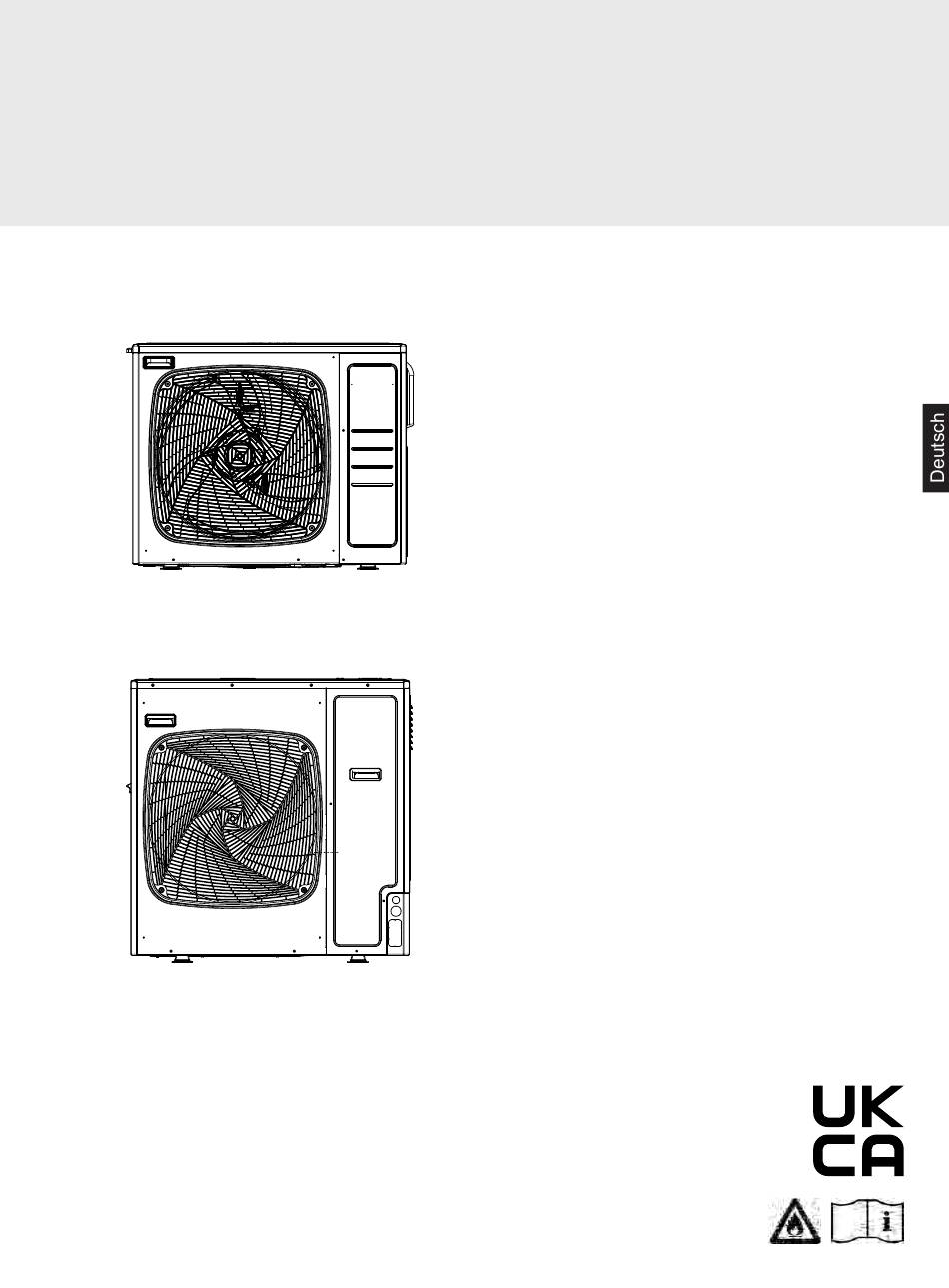

- Seite 1 Installationsanleitung für Split-Luft-Wasser- Wärmepumpensystem AW042SSCHA AW062SSCHA AW082SNCHA AW102SNCHA • Dieses Produkt sollte von qualifiziertem Personal installiert werden. • Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch. Dieses Gerät ist mit R32 gefüllt • Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
-
Seite 2: Übereinstimmung Der Europäischen Vorschriften Für Das Modell
Übereinstimmung der europäischen Wichtige Informationen über das Vorschriften für das Modell verwendete Kältemittel Einschließlich fluorierter Treibhausgase, Alle Produkte entsprechen den folgenden europäischen die unter das Kyoto-Protokoll fallen Vorschriften: - Niederspannungsrichtlinie - Richtlinie über elektromagnetische Verträglichkeit ROHS Das Produkt entspricht den Anforderungen der Richtlinie 2011/65/EU (RoHS-Richtlinie der Europäischen Union) des Europäischen Parlaments und des Rates zur Beschränkung Dieses Produkt enthält fluorierte Treibhausgase, die... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Definitionen..................................1 Sicherheit...................................2 Zubehör ...................................16 Transport und Heben ...............................17 Installationsanweisungen ..............................19 Elektrische Verkabelung und ihre Anwendung ........................26 Installation und Inbetriebnahme............................31 Störungscode ..................................32 Inbetriebsetzung und Leistung ............................34 Transportieren und entsorgen Sie das Klimagerät ......................35 Warnung • Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder qualifiziertes Personal ersetzt werden, um Gefahren zu vermeiden. -
Seite 4: Definitionen
Kein Teil dieser Veröffentlichung darf ohne die Genehmigung von Haier in irgendeiner Form reproduziert, vervielfältigt, archiviert oder verbreitet werden. Im Rahmen der Politik der kontinuierlichen Produktverbesserung behält sich Haier. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu ändern, ohne dass es vorher angekündigt oder in die später zu verkaufenden Produkte aufgenommen werden muss. -
Seite 5: Sicherheit
Geräten zu spielen. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten. • Das Klimagerät darf nicht nach Belieben entsorgt oder verschrottet werden. Wenden Sie sich für die Verschrottung gegebenenfalls an den Haier-Kundendienst, um die richtige Behandlung zu erhalten. • Wiederverwendbare mechanische Anschlüsse und Bördelverbindungen sind in Innenräumen nicht erlaubt. - Seite 6 Sicherheit Warnung Die Installation, Wartung, Instandhaltung und Reparatur dieses Produkts muss von Fachleuten durchgeführt werden, die von nationalen Schulungseinrichtungen geschult und zertifiziert wurden, die befugt sind, einschlägige nationale Kompetenzstandards zu vermitteln, die in der Gesetzgebung festgelegt sein können. Eine unsachgemäße Installation kann zu Leckagen, Stromschlägen, Feuer oder Explosionen führen. Installieren Sie das Klimagerät gemäß...
- Seite 7 Sicherheit Handhabung/Transportmanagement/Lagerungsanforderungen Anforderungen an das Be- und Entladen 1) Das Produkt muss beim Be- und Entladen sorgfältig behandelt werden. 2) Grobe und brutale Behandlung wie Treten, Werfen, Fallenlassen, Stoßen, Ziehen und Rollen ist nicht erlaubt. 3) Arbeiter, die mit Be- und Entladevorgängen beschäftigt sind, müssen die notwendige Schulung erhalten, um die Gefahren zu verstehen, die durch grobe Handhabung verursacht werden können.
- Seite 8 Sicherheit Inspektion beim Auspacken 1. Innengerät: Der Stickstoff ist bei der Lieferung von Innengeräten (im Verdampfer) versiegelt, und das rote Zeichen oben an der grünen Plastikverschlusskappe auf den Verdampferluftrohren des Innengeräts muss nach dem Auspacken zuerst überprüft werden. Ist das Zeichen angehoben, ist die Stickstoffversiegelung noch vorhanden. Anschließend wird die schwarze Kunststoffkappe an der Verbindung der Verdampferflüssigkeitsrohre des Innengeräts gedrückt, um zu prüfen, ob noch Stickstoff vorhanden ist.
- Seite 9 Sicherheit Befestigung Die Halterung des Außengeräts muss an der Wand befestigt werden, und das Außengerät muss dann horizontal an der Halterung befestigt werden. Wenn das Außengerät an der Wand oder auf dem Dach montiert ist, muss die Halterung fest angebracht werden, um Schäden durch starken Wind zu vermeiden. Inspektion nach der Installation und Inbetriebnahme Inspektionspunkte nach der Installation Zu prüfende Punkte...
- Seite 10 Sicherheit Überprüfung der Wartungsumgebung • Lassen Sie das Kältemittel vor dem Betrieb nicht in den Raum austreten. • Der Bereich des Raums, in dem die Wartung durchgeführt wird, muss den Bestimmungen dieses Handbuchs entsprechen. • Während der Wartung muss eine kontinuierliche Belüftung gewährleistet sein. •...
- Seite 11 Sicherheit Sicherheitsprinzip • Vor der Wartung ist die Stromzufuhr zu unterbrechen. • Während der Produktwartung muss der Wartungsort gut belüftet sein, und es ist nicht erlaubt, alle Türen und Fenster zu schließen. • Arbeiten mit offenem Feuer, einschließlich Schweißen und Rauchen, sind verboten. Auch die Benutzung von Mobiltelefonen wird nicht empfohlen.
-
Seite 12: Schweißen
Sicherheit Ausbau und Vakuum • Die Wartung oder andere Arbeiten am Kältemittelkreislauf sollten nach den üblichen Verfahren durchgeführt werden. Darüber hinaus ist vor allem die Brennbarkeit des Kältemittels zu berücksichtigen. Die folgenden Verfahren sind zu befolgen: • Reinigung des Kältemittels; •... - Seite 13 Sicherheit Abwrackung und Verwertung Abwrackung Vor der Verschrottung müssen die Techniker mit dem Gerät und all seinen Eigenschaften vertraut sein. Das Kältemittel muss sicher zurückgewonnen werden. Wenn das zurückgewonnene Kältemittel wiederverwendet werden soll, sind die Kältemittel- und Ölproben vor der Wiederverwendung zu analysieren. (1) Die Ausrüstung und der Betrieb müssen gut bekannt sein;...
- Seite 14 Sicherheit Lesen Sie die folgenden Informationen sorgfältig durch, um das Klimagerät korrekt zu betreiben. Im Folgenden werden drei Sicherheitshinweise und Empfehlungen aufgeführt. Warnung Unsachgemäße Bedienung kann zum Tod oder zu schweren Verletzungen führen. Hinweis Diese Informationen gewährleisten den korrekten Betrieb der Maschine. Hinweise: Diese Informationen gewährleisten den korrekten Betrieb der Maschine.
- Seite 15 Sicherheit Warnung • Stellen Sie das Gerät auf eine stabile horizontale • Achten Sie bei der Installation des Geräts darauf, dass Fläche, die das Gewicht des Geräts tragen kann, um Sie jeden Schritt in dieser Anleitung sorgfältig befolgen. Verletzungen durch Umkippen oder Herunterfallen des Eine unsachgemäße Installation kann zu Wasseraustritt, Geräts zu vermeiden.
- Seite 16 Sicherheit Vorsichtsmaßnahmen bei der Handhabung von Geräten, die mit R32 verwendet werden Vorsicht Verwenden Sie keine bestehenden Kältemittelleitungen Verwenden Sie eine Vakuumpumpe mit einem Rückschlagventil. • Das alte Kältemittel und das Kältemittelöl in der bestehenden • Bei Verwendung anderer Ventiltypen fließt das Leitung enthalten eine große Menge an Chlor, was zu einer Vakuumpumpenöl in den Kältemittelkreislauf zurück und führt Verschlechterung des Kältemittelöls im neuen Gerät führen...
- Seite 17 Sicherheit Vor der Installation (Umplatzierung) des Geräts oder der Durchführung von elektrischen Arbeiten Vorsicht Erden Sie das Gerät. Das Klimagerät darf nicht mit Wasser bespritzt oder in • Verbinden Sie die Erdung des Geräts nicht mit der Wasser getaucht werden. Erdungsklemme der Luftleitung, der Wasserleitung, des •...
-
Seite 18: Einleitung
Effizienzparameter optimal genutzt werden können. Damit das gesamte System korrekt funktioniert, stellt HAIER einen "intelligenten" Systemmanager zur Verfügung, der in der Lage ist, die wirtschaftlichste Energie zu einem bestimmten Zeitpunkt zu ermitteln und die richtigen Geräte für die Aktivierung auszuwählen. -
Seite 19: Zubehör
Zubehör Nummer Malerei Teil Name Menge Abflusskrümmer Gummiunterlage... -
Seite 20: Transport Und Heben
Transport und Heben Anheben Wie in der Abbildung zu sehen ist, wird das Seil durch den Holzsockel um das Hubloch herum geführt. Vorsicht • Stellen Sie nichts auf das Gerät. • Zum Anheben des Außengeräts müssen zwei Seile verwendet werden. Hebemethode Achten Sie beim Anheben darauf, dass das Außengerät waagerecht steht und heben Sie es langsam an. -
Seite 21: Manuelle Handhabung
Transport und Heben Manuelle Handhabung Vorsicht • Während der Installation und Inbetriebnahme dürfen keine irrelevanten Materialien auf das Gerät im Freien gelegt werden, um sicherzustellen, dass sich kein Schutt im Inneren des Geräts befindet, da es sonst zu einem Brand oder Unfall kommen kann. Achten Sie bei der manuellen Handhabung des Geräts auf die folgenden Punkte: 1. -
Seite 22: Installationsanweisungen
Installationsanweisungen (1) Auswahl des Aufstellungsortes Das Klimagerät darf nicht an Das Gerät muss an einem gut Das Gerät muss an einem ausreichend einem Ort mit brennbarem Gas belüfteten Ort installiert werden. Der festen Ort installiert werden. Andernfalls installiert werden. Andernfalls Lufteinlass/-auslass muss frei von kommt es zu Vibrationen und Lärm. -
Seite 23: Aufstellungs- Und Wartungsort
Installationsanweisungen (2) Aufstellungs- und Wartungsort Auswahl des Aufstellungsortes im Freien (1) Freistehende Installation (Einheit: (mm)in.) Rückseite Vorderseite Rückseite und Seiten Die Höhe der Barriere ist niedriger als die Höhe des Außengeräts Über 3 00(12) Über 1 50(6) Wenn sich ein Hindernis oberhalb des Geräts befindet Vorderseite und Rückseite Über 150(6) Über... -
Seite 24: Vorsichtsmaßnahmen Bei Der Installation
Installationsanweisungen (3) Vorsichtsmaßnahmen bei der Installation Hinweis Wenn die Abflussöffnung des Außengeräts durch den Montagesockel oder die Bodenfläche verdeckt wird, heben Sie das Außengerät an, damit unter dem Außengerät ein Freiraum von mehr als 130 mm (5 Zoll) entsteht. Grundlegende Technik •... - Seite 25 Mehr als 2000mm Heftiger Wind Mehr als 2000mm Wenn die Beschichtung auf der Befestigungsfläche abblättert, rostet die Mutter leicht. Abmessungen (Ansicht von unten) (Maßeinheit: mm) A Beinabstand 1 B Beinabstand 2 C Abflussloch A 661 D Unterer Rahmen AW042SSCHA AW062SSCHA...
-
Seite 26: Entwässerungsarbeiten Am Außengerät
Installationsanweisungen A Beinabstand 1 B Beinabstand 2 C Abflussloch A 600 D Unterer Rahmen AW082SNCHA AW102SNCHA (4) Entwässerungsarbeiten am Außengerät Wenn das Außengerät entwässert werden muss, beachten Sie bitte die folgenden Hinweise. • An der Grundplatte des Geräts befindet sich ein Abfluss (Abflussstopfen und Abflussschlauch werden vor Ort mitgeliefert). •... -
Seite 27: Luftdichtheitsprüfung Des Kältesystems Und Der Kältemittelbefüllung
Installationsanweisungen Rohrleitungen und andere Kältemittelspezifikationen Maximaler Länge der Vorfüllung Maximale Zusätzliches Höhenunterschied Rohrleitung Modell Gasrohrleitung Flüssigkeitsrohrleitung Kältemittel Rohrleitungslänge Kältemittel zwischen ODU und ohne Aufpreis (kg)" (g/m) IDU (m) Ø15.88mm Ø6.35mm AW042/062SSCHA (5/8") (1/4") Ø15.88mm Ø9.52mm AW082/102SNCHA (5/8") (3/8") (6) Luftdichtheitsprüfung des Kältesystems und der Kältemittelbefüllung Die folgenden Feldtestverfahren und Abnahmekriterien sollten von einem zertifizierten Techniker und/oder Installateur überprüft werden, bevor das System mit Kältemittel befüllt und die Kälteanlage in Betrieb genommen wird. - Seite 28 Installationsanweisungen Bewegen Sie die Sonde entlang des Luft-Wasser-Wärmepumpensystems, um nach Lecks zu suchen und Wartungsmarkierungen anzubringen. Alle entdeckten und markierten Lecks müssen repariert werden. Nach der Wartung wiederholen Sie die Evakuierungsschritte und die Dichtheitsprüfungsschritte Prüfen Sie den Druckabfall gemäß den Schritten Wenn keine Leckagen vorhanden sind, das Prüfgas zurückgewinnen.
-
Seite 29: Elektrische Verkabelung Und Ihre Anwendung
• Stellen Sie sicher, dass die folgenden Bedingungen für die Stromversorgung erfüllt sind: • Die Leistungskapazität der Elektroinstallation ist ausreichend, um den Strombedarf des Haier-Systems zu decken. • Die Stromversorgungsspannung liegt innerhalb von ± 10 % der für das Produkt erforderlichen Nennspannung. -
Seite 30: Elektrische Verkabelung Und Die Anwendung
Erdungsleitung Abschnitt Fehlerstromschutzschalters Leitungsschutzschalter Stromquelle Abschnitt Stromkabels Schraube Erdschlussunterbrecher (mA) Modell Ansprechzeit (S) AW042SSCHA 16A 30mA below 0.1S 1PH, AW062SSCHA 16A 30mA below 0.1S 220-240V~, AW082SNCHA 25A 30mA below 0.1S 50Hz AW102SNCHA 32A 30mA below 0.1S • Das Stromkabel muss fest verlegt werden. -
Seite 31: Hauptplatine
Elektrische Verkabelung und die Anwendung Leistungsaufnahme im Freien MODELL KÜHLEN(1) HEIZEN(2) AW042SSCHA 1.27kW 0.81kW 2.4kW-12.5A AW062SSCHA 1.96kW 1.21kW 2.7kW-13A AW082SNCHA 2.66kW 1.66kW 4.4kW-19A AW102SNCHA 3.09kW 2.15kW 5.1kW-22A (1) Wasser 12/7°C - Außen 35°C (2) Wasser 30/35°C - Außen 7°CDB/6°CWB Kommunikationskabel zur HU-Inneneinheit Länge der Signalleitung (m) -
Seite 32: Elektrische Verdrahtung Und Die Anwendung
Elektrische Verdrahtung und die Anwendung AW082SNCHA AW102SNCHA Elektrischer Schaltplan Hauptplatine Anzeigetafel Türanschluss Stromzufuhr Farben B :-Schwarz BL: Blau Y: Gelb G: Grün R: Rot W: Weiß Symbol Beschreibung Stromversorgungskabel Leistungsneutral Hochdrucksensor Niederdrucksensor Hochspannungsschalter LEVa Elektronisches Expansionsventil Saugsensor für Kompressoren TE(1) Abtautemperatursensor Kompressor-Entladungssensor Umgebungstemperatursensor... -
Seite 33: Elektrische Verkabelung Und Anwendung
Elektrische Verkabelung und Anwendung Elektrischer Schaltplan der Außeneinheit AW042SSCHA AW062SSCHA Kommunikationsleitung Erdungsleitung Befestigung der Stromleitung mit einer Kabelklemme Befestigung der Kommunikationsleitung Stromkabel mit einer Drahtklammer Strom- und Kommunikationsleitungen müssen flammhemmend und hochtemperaturbeständig umwickelt sein. AW082SNCHA AW102SNCHA Erdungsleitung Befestigung der Kommunikationsleitung mit einer Drahtklammer... -
Seite 34: Installation Und Fehlerbehebung
Installation und Fehlerbehebung 1. Einstellung der DIP-Schalter der Außeneinheit, beachten Sie die verschiedenen PCB-Versionen. In der folgenden Tabelle steht 1 für EIN, 0 für AUS. BM1 Einführung (Standard) BM1_1 Reserviert Außengerät Modellauswahl BM1_2 Außengerät BM1_3 Auswahl des BM1_4 Modells BM1_5 Einphasig (Standard) Auswahl der BM1_6... - Seite 35 Fehlercode Fehlercode der Wechselrichter-Außeneinheit Kennwort Definition des Fehlercodes Anmerkung Fehler des Abtautemperaturfühlers (Te) Wiederherstellbar Fehler des Umgebungstemperaturfühlers (Ta) Wiederherstellbar Fehler des Ansaugtemperaturfühlers (Ts) Wiederherstellbar Störung des Abgastemperaturfühlers (Td) Wiederherstellbar Kommunikationsfehler mit Innenraum Wiederherstellbar Fehler am Hochdruckfühler Wiederherstellbar Ausfall des Niederdrucksensors Wiederherstellbar Hochdruckschalter HPS Fehler Wiederherstellung nach Verriegelung nicht möglich...
-
Seite 36: Störungscode
Störungscode Wenn auf dem Bildschirm des verdrahteten Steuergeräts der folgende Code angezeigt wird, befindet sich das Gerät im Standby-Modus. Bitte überprüfen Sie die Parameter entsprechend dem Grund für den Standby-Modus. Standby-Code Grund zur Bereitschaft Anmerkung 555.3 Externe Umgebungstemperatur Ta>54 ° C oder Ta<- 10 ° C, Kältemittel-Standby Wiederherstellbar 555.4 Öltemperatur. -
Seite 37: Inbetriebsetzung Und Leistung
Inbetriebnahme und Leistung 5 Minuten Verzögerungsfunktion • Wenn das Gerät nach Stromausfall gestartet wird, läuft der Kompressor in fünf Minuten, um Schäden zu vermeiden. Kühl-/Heizbetrieb • Das Innengerät kann separat gesteuert werden, kann aber nicht gleichzeitig im Kühl- und Heizbetrieb betrieben werden. Wenn der Kühlbetrieb und der Heizbetrieb gleichzeitig bestehen, befindet sich das letztere Gerät im Standby-Modus, während das vorherige Gerät normal arbeitet. -
Seite 38: Transportieren Und Entsorgen Sie Das Klimagerät
