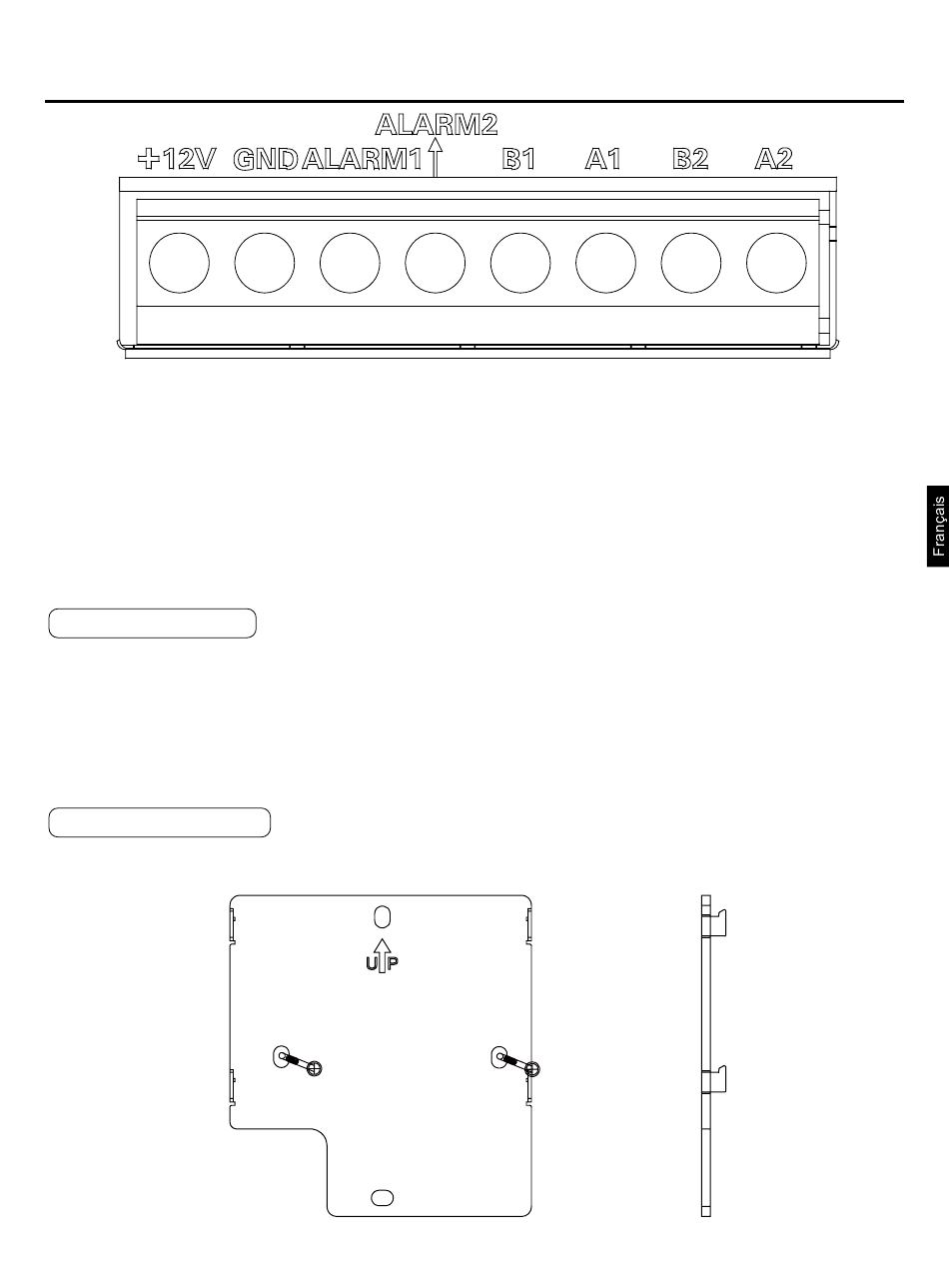

Instructions d'opération du contrôleur
Alimentation (12V, GND): 12V CC, veuillez faire attention au "+, -" de l'alimentation.
Contact de liaison d'alarme incendie (ALARM1, ALARM2): court-circuitez l'ALARM1 et l'ALARM2 (port réservé).
Interface tierce (B1, A1): A1 — 485+, B1—485-(Port réservé).
Port de communication (B2, A2): Il est utilisé pour connecter le convertisseur, veuillez faire attention à "+, -", A2—485+, B2—485-.
Remarque: B1, A1 ne sont pas disponibles pour le Controller Partagé; B2, A2 sont disponibles.
Installation du contrôleur
L'unité peut être connectée au sous-contrôleur(La connexion de communication entre les bornes A2 et B2 du sous-
contrôleur et le contrôleur A/B sur le bloc de jonction de l'ATW-A03N nécessite une alimentation séparée pour le sous-
contrôleur).Seulement le contrôleur principal est autorisé dans l'ensemble du système partagé, et les autres contrôleurs
sont des sous-contrôleurs. Si le contrôleur est défini comme sous-contrôleur, il peut uniquement voir les paramètres de
l'unité et ne peut pas modifier l'état de fonctionnement de l'unité.
Condition d'installation
Ne l'installez pas à proximité d'appareils produisant des interférences électriques, tels qu'un moteur à courant alternatif,
des émetteurs radio tels que des routeurs de réseau et des appareils électroniques.
D'autres producteurs de bruit électrique peuvent inclure des ordinateurs, des ouvre-portes automatiques, des ascenseurs
ou d'autres équipements pouvant produire le bruit.
Pas d'installation dans des endroits humides.
Cela entraînera une panne si vous l'installez dans un endroit où il secoue violemment.
Ne l'installez pas dans un endroit où il est exposé à la lumière directe du soleil ou à proximité de la chaleur. Cela
entraînera une panne.
Commande de montage
Tout d'abord, fixez la plaque de montage au mur. L'utilisation d'une boîte de travail est préférable. Utilisez les trous A et B
pour une boîte de 86 mm, utilisez les trous C et D pour une boîte de 120 mm. Veuillez prendre note de l'indicateur UP.
