Okablowanie elektryczne i jego zastosowanie
I. A、B:
1. Ten port jest interfejsem monitorowania komputera;
2. Użyj dwóch żył z połączeniami śrubowymi wciśniętymi do bloku zacisków słabego zasilania, a drugi koniec podłączony do monitorowania komputera;
II. P、Q:
1. Ten port jest portem komunikacyjnym między komputerem wewnętrznym a komputerem zewnętrznym;
2. Używane są dwa przewody żyłowe z ekranem, połączone śrubami i dociśnięte do listwy zaciskowej słabego zasilania,
a drugi koniec jest podłączony do listwy zaciskowej PQ lub ATW-A03N urządzenia wewnętrznego;
3. Ekran kabla jest uziemiony za pomocą blachy maszyny zewnętrznej;
CN22-1
CN40-1 B CN31-1 W
1
2
3
4
GND
L
M
H

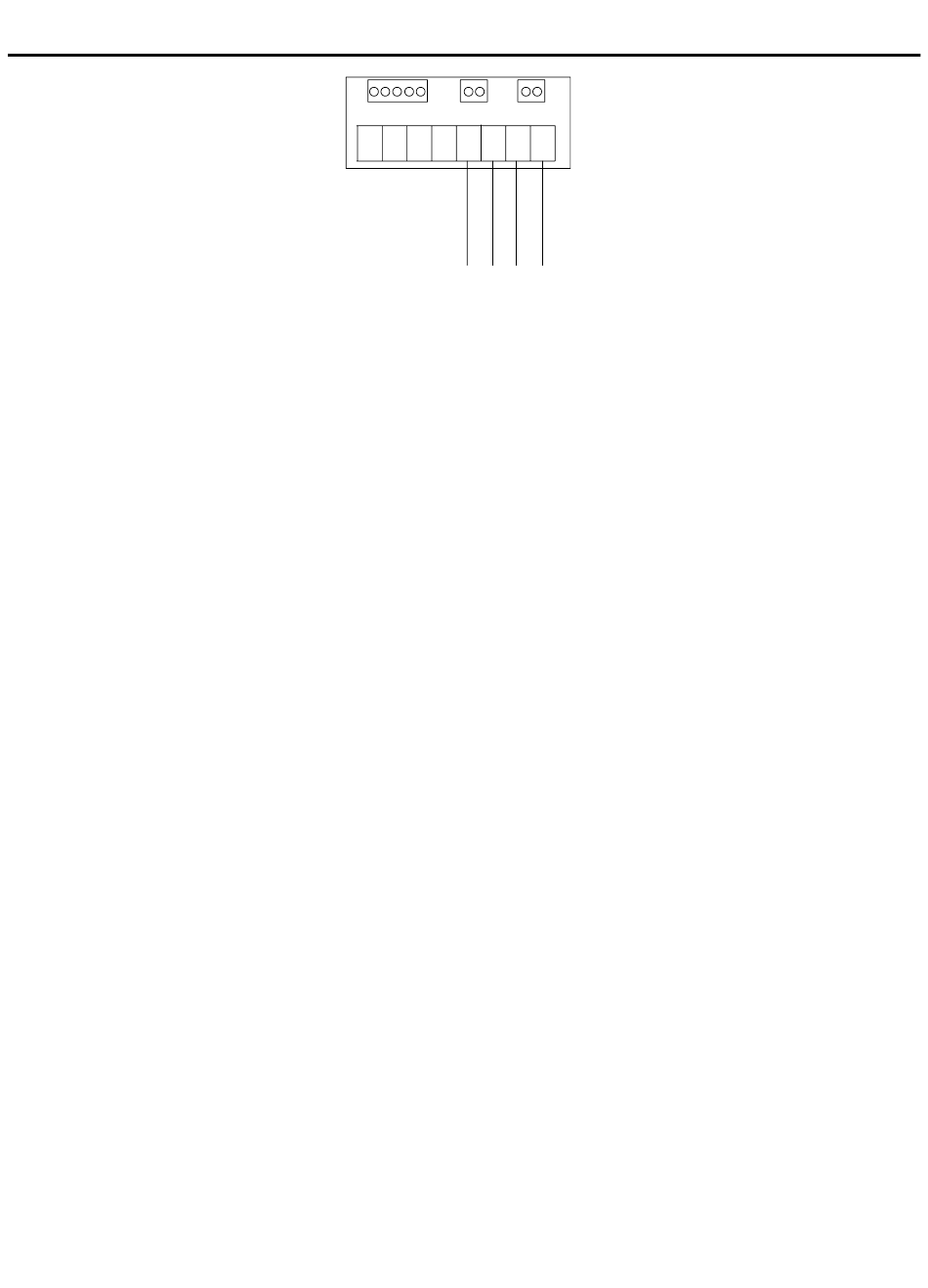

Zewnętrzny interfejs listwy zaciskowej słabego zasilania urządzenia
5 6
7
8
A
B
X
Y
A B
P Q
PC
Connect to
Monitor
ATW-A03N
