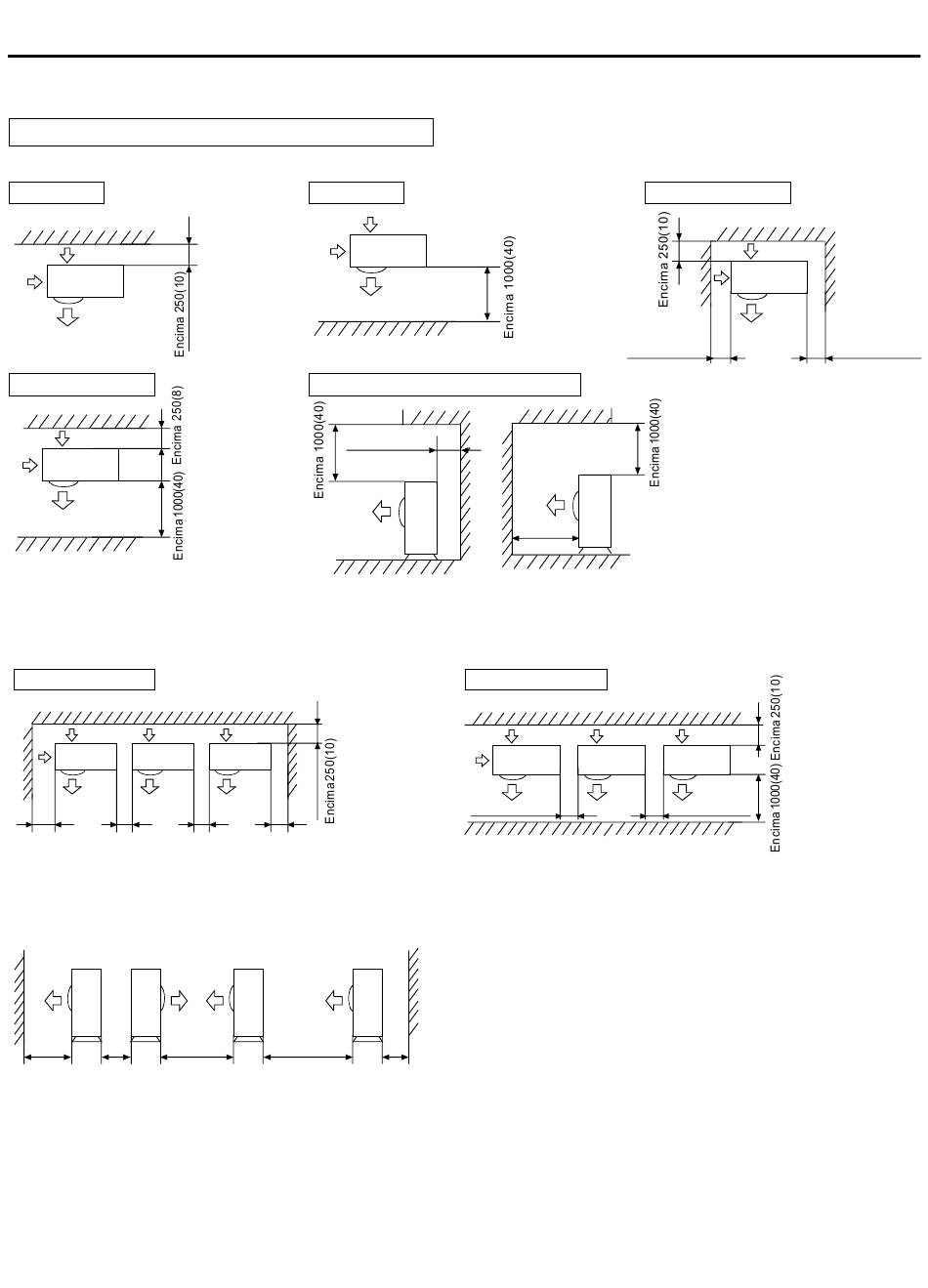

(2) Espacio de instalación y mantenimiento
Selección de la ubicación de instalación de exterior
(1) Instalación de una sola unidad (unidad: pulg.(mm)in.)
Atrás
Anverso y reverso
La superficie superior y las dos laterales deben estar expuestas a espacios abiertos, y las barreras en al menos un lado
de la parte delantera y trasera deben ser más bajas que la unidad exterior.
(2) Instalación de varias unidades (unidad: (mm)in.)
Espalda y lateral
Encima
Encima
1000(40)
2000(80)
La altura de las barreras es inferior a la de la unidad exterior
(3) Instalación de varias unidades en la parte delantera y trasera (unidad: mm（in.）)
Estándar
Encima
Encima Encima
1000(40) 500(20) 2500(100)
• Los espacios de servicio de instalación que se muestran en las ilustraciones se basan en una temperatura de
entrada de aire de 95°F (35°C)(DB) para la operación fresco. En regiones donde la temperatura de admisión de aire
regularmente excede los 95°F (35°C) (DB), o si se espera que la carga de calor de las unidades exteriores exceda
regularmente la capacidad operativa máxima, reserve un espacio mayor que el indicado en las cifras en el lado de
admisión de aire de las unidades.
• Con respecto al espacio de salida de aire requerido, coloque las unidades teniendo en cuenta el espacio requerido
para el tuberías de agua en el sitio también. Consulte a su distribuidor si las condiciones de trabajo no coinciden con
esos dibujos.
Frente
Cuando existen barreras por encima de la unidad
Encima 500(20)
Encima Encima
2000(80) 1000(40)
Encima
2000(80)
Encima
1000(40)
Anverso y reverso
Encima 2 000(80)
La superficie superior y las dos laterales deben estar
expuestas a espacios abiertos, y las barreras en al menos
un lado de la parte delantera y trasera deben ser más bajas
que la unidad exterior.
Encima
500(20)
20
Espalda y lateral
Encima 1 000(40)
Encima 2 000(80)
La altura de
las barreras
es inferior a la
de la unidad
exterior
Encima 1 000(40)
