Le câblage électrique et l'application
• Le câble d'alimentation et le fil de communication doivent être solidement fixés.
• Chaque kit de connexion doit être bien mis à la terre.
• Si le câble d'alimentation dépasse la plage, l'épaissir de facon appropriée.
• La couche blindée de fils de communication doit être connecté ensemble et mis à la terre en un seul point.
• La longueur totale du câble de communication ne doit pas dépasser 500m.
Remarques:
(1) L'exemple de câblage ci-dessus est uniquement à titre informatif.
(2) La ligne de communication bipolaire non-polaire à deux coeurs avec blindage doit être adoptée pour les lignes de
communication entre le kit de connexion et l'unité extérieure.
(3) Tous les kits de connexion d'un même système peuvent partager un disjoncteur de surintensité pour l'alimentation
électrique. Mais il est nécessaire de calculer la spécification de la capacité totale actuelle.

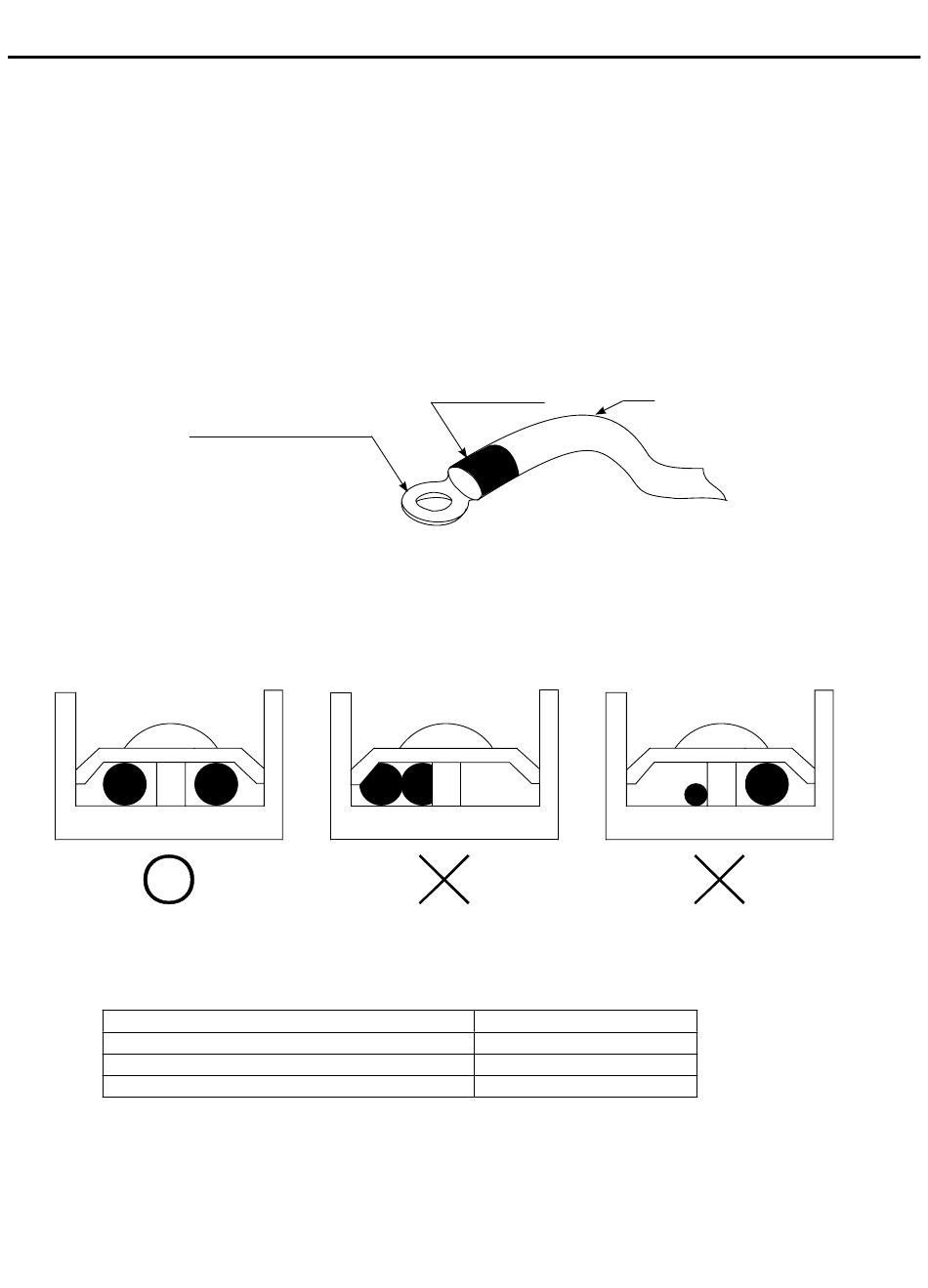

(4) Pour le faisceau de câbles connecté au bornier de puissance, le terminal doit être pressé avec un rond (voir la figure
suivante).
1) Le bornier de puissance ne doit pas être serti avec 2 fils de diamètres différents. Sinon, une mauvaise connexion par
sertissage et un desserrage inadéquat peuvent entraîner un échauffement anormal ou des étincelles sur la conduite.
2) Faire référence à la figure suivante pour sertir les fils de même diamètre.
Connecter les fils de même
diamètre des deux côtés.
(5) Serrer les vis de borne avec un tournevis approprié. Le tournevis de petite dimension endommagera la tête de vis et
ne serrera pas adéquatement.
(6) Si les vis de borne sont trop serrées,elles peuvent être endommagées. Faire référence au tableau suivant pour
connaître les couples de serrage des vis de borne:
Dimension de la vis de borne
M3.5 (bornier pour ligne de communication)
M4 (bornier pour ligne de terre)
M4 (bornier pour fil de terre)
(7) La ligne électrique est interdite au bornier de communication car elle endommagerait le panneau de contrôle du circuit.
(8) Le câblage des lignes de communication doit s'inscrire dans le champ d'application suivant. Dimension de la vis de
borne.
1) La longueur maximale du câblage entre l'extérieur et l'ATW-A03N est de 1000 m au maximum.
2) La longueur maximale de câblage entre la ATW-A03N et le contrôleur de fil pour la commutation des modes de
fonctionnement est de 500 m au maximum.
Rond. Appuyer sur le terminal
Il est interdit de connecter
deux fils d'un même côté
Manchon isolant
Les fils de diamètres différents
ne sont pas autorisés
Couple de serrage (N.m)
0,80~0,96
1,18~1,44
1,52~1,86
38
Fil
