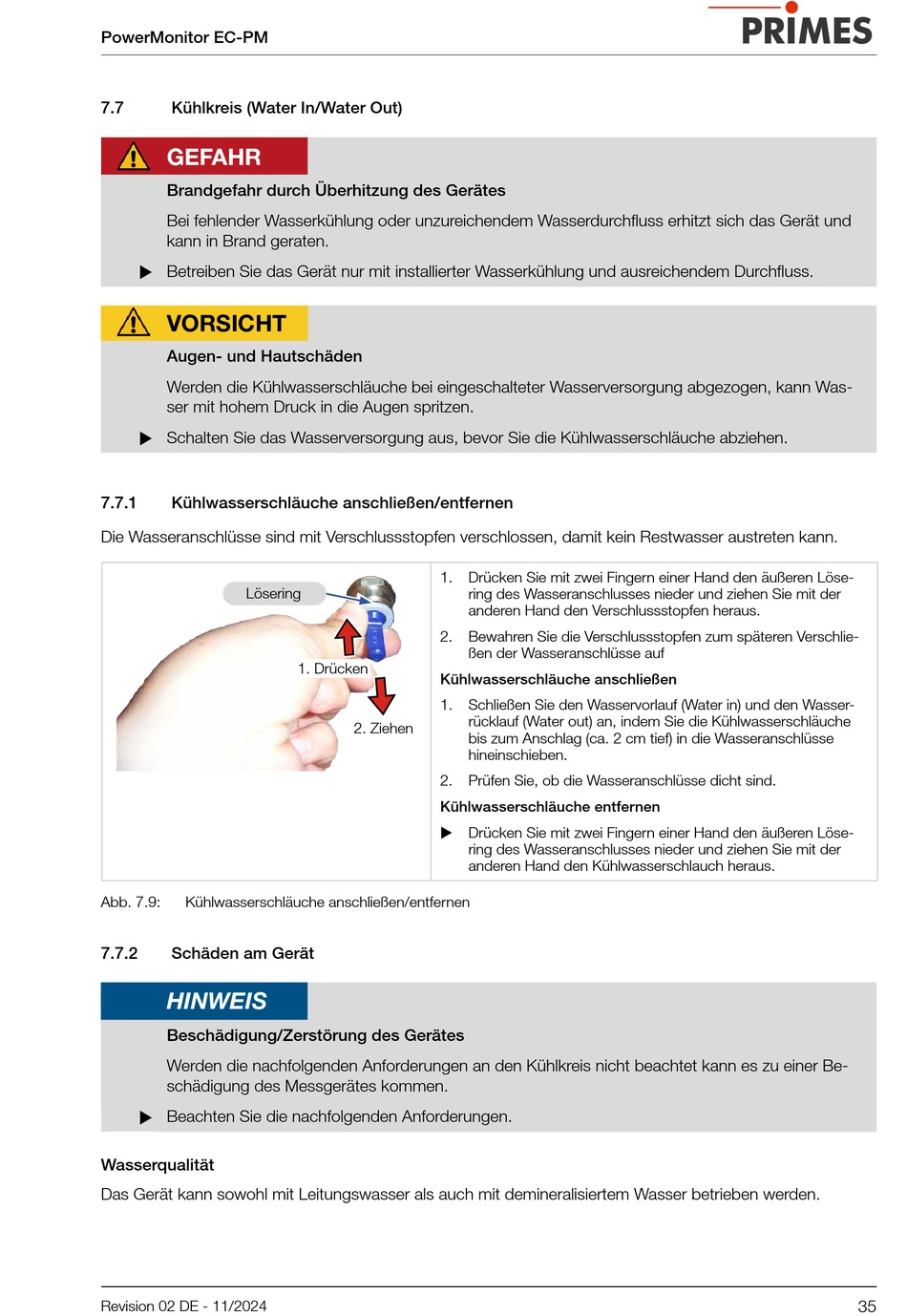

PowerMonitor EC-PM
7.7
Kühlkreis (Water In/Water Out)
GEFAHR
Brandgefahr durch Überhitzung des Gerätes
Bei fehlender Wasserkühlung oder unzureichendem Wasserdurchfluss erhitzt sich das Gerät und
kann in Brand geraten.
Betreiben Sie das Gerät nur mit installierter Wasserkühlung und ausreichendem Durchfluss.
VORSICHT
Augen- und Hautschäden
Werden die Kühlwasserschläuche bei eingeschalteter Wasserversorgung abgezogen, kann Was-
ser mit hohem Druck in die Augen spritzen.
Schalten Sie das Wasserversorgung aus, bevor Sie die Kühlwasserschläuche abziehen.
7.7.1
Kühlwasserschläuche anschließen/entfernen
Die Wasseranschlüsse sind mit Verschlussstopfen verschlossen, damit kein Restwasser austreten kann.
Lösering
Abb. 7.9:
Kühlwasserschläuche anschließen/entfernen
7.7.2
Schäden am Gerät
HINWEIS
Beschädigung/Zerstörung des Gerätes
Werden die nachfolgenden Anforderungen an den Kühlkreis nicht beachtet kann es zu einer Be-
schädigung des Messgerätes kommen.
Beachten Sie die nachfolgenden Anforderungen.
Wasserqualität
Das Gerät kann sowohl mit Leitungswasser als auch mit demineralisiertem Wasser betrieben werden.
Revision 02 DE - 11/2024
1.
Drücken Sie mit zwei Fingern einer Hand den äußeren Löse-
ring des Wasseranschlusses nieder und ziehen Sie mit der
anderen Hand den Verschlussstopfen heraus.
2.
Bewahren Sie die Verschlussstopfen zum späteren Verschlie-
ßen der Wasseranschlüsse auf
1. Drücken
Kühlwasserschläuche anschließen
1.
Schließen Sie den Wasservorlauf (Water in) und den Wasser-
rücklauf (Water out) an, indem Sie die Kühlwasserschläuche
2. Ziehen
bis zum Anschlag (ca. 2 cm tief) in die Wasseranschlüsse
hineinschieben.
2.
Prüfen Sie, ob die Wasseranschlüsse dicht sind.
Kühlwasserschläuche entfernen
Drücken Sie mit zwei Fingern einer Hand den äußeren Löse-
ring des Wasseranschlusses nieder und ziehen Sie mit der
anderen Hand den Kühlwasserschlauch heraus.
35
