PowerMonitor EC-PM
9.5.7
Leistungsmessung durchführen
1. Beachten Sie die max. Laserleistung in Abhängigkeit vom Strahldurchmesser gemäß Anhang A auf Sei-
te 70.
2. Klicken Sie auf die Schaltfläche Verschluss öffnen.
•
Mit angeschlossener Druckluftversorgung wird der Verschluss automatisch geöffnet.
•
Ohne Druckluftanschluss muss der Shutter manuell bis zum Anschlag geöffnet werden.
Ist die Position des Verschlusses nicht bekannt bzw. ist ein Verschluss Öffnen-Befehl nicht korrekt aus-
geführt worden, so erscheint ein Fragezeichen auf dem PowerMonitor-Symbol.
3. Schalten Sie den Laser ein.
4. Klicken Sie auf die Schaltfläche Start.
Nach ca. 2 Sekunden wird die gemessene Laserleistung angezeigt.
Nach ungefähr 15 Sekunden erreicht die Anzeige etwa 99 % des Endwertes.
5. Wenn keine Messdauer in der Dropdown-Liste Zeit : Frequenz eingegeben wurde, klicken Sie auf die
Schaltfläche Stop.
Die Messung wird beendet.
6. Schalten Sie den Laser aus.
7. Klicken Sie auf die Schaltfläche Verschluss schließen.
•
Der Verschluss am Gerät wird automatisch geschlossen.
•
Ohne Druckluftanschluss muss der Shutter manuell bis zum Anschlag geschlossen werden.

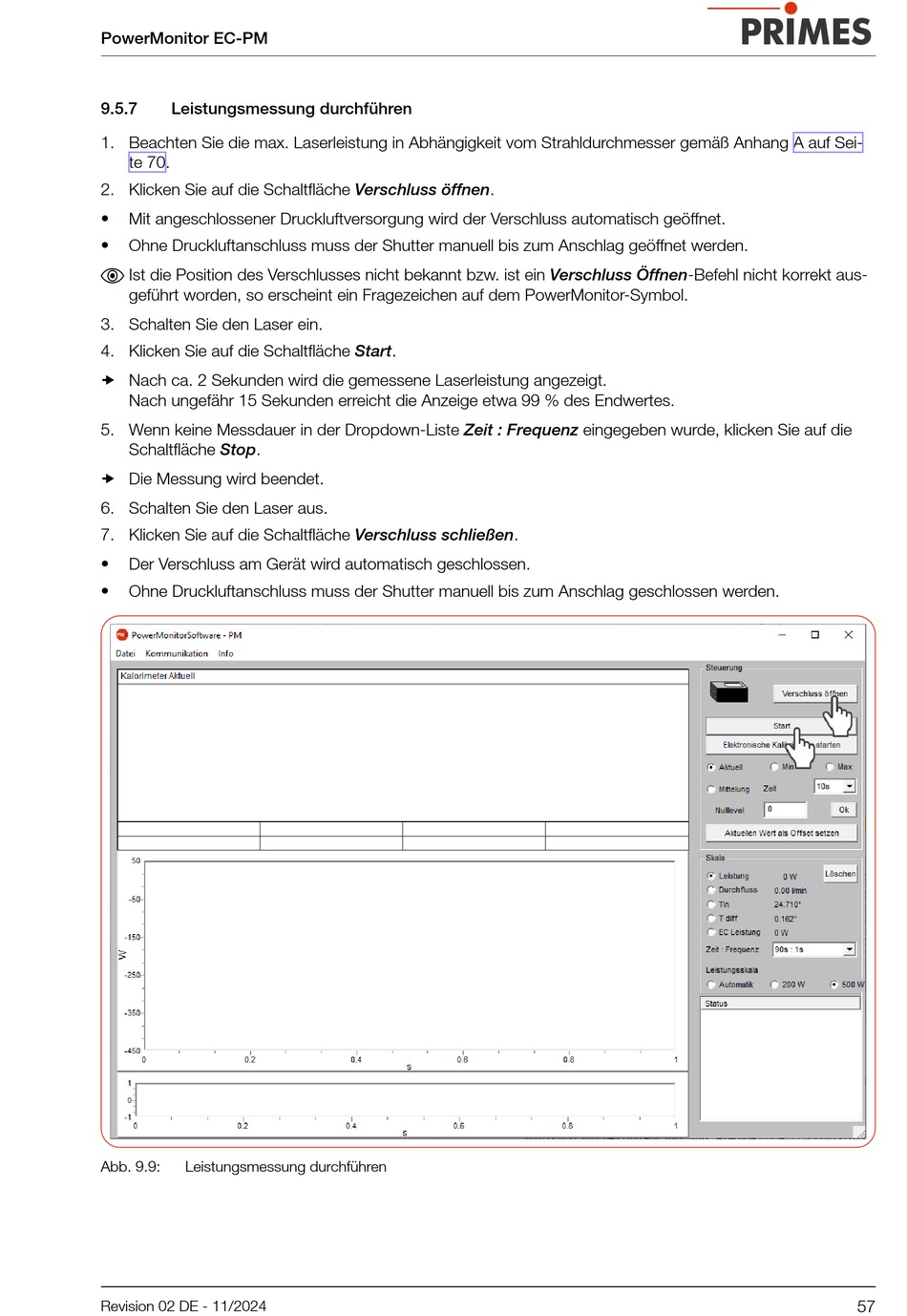

Abb. 9.9:
Leistungsmessung durchführen
Revision 02 DE - 11/2024
57
