PowerMonitor EC-PM
5. In der Bodenplatte befinden sich 2 Durchgangsbohrungen Ø 6,6 mm für die Montage des Gerätes auf
einer kundenseitigen Halterung. Als Positionierhilfe sind 2 Passbohrungen Ø 6 mm H7 vorgesehen.
Entfernen Sie bei Bedarf die Gerätefüße. Montieren Sie das Gerät durch die Durchgangsbohrungen.

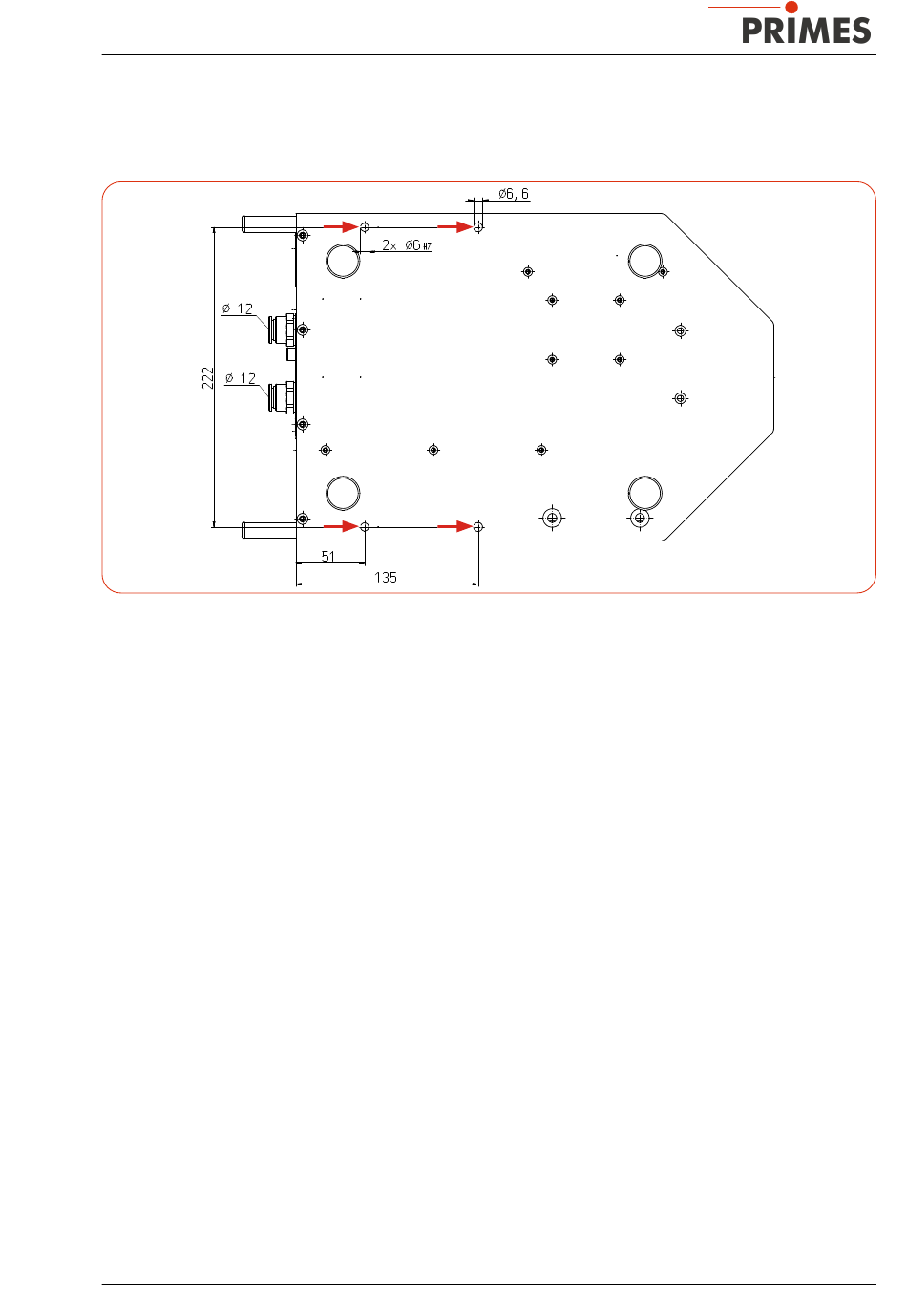

Abb. 6.4:
Passbohrungen und Befestigungsbohrung, Ansicht von unten
6. Setzen Sie das Gehäuseblech in die Führungsschienen und schieben Sie es bis zum Anschlag zurück in
das Gehäuse.
7. Schrauben Sie die Senkschraube M3 (Torx 10) ein und ziehen Sie diese handfest an.
Revision 02 DE - 11/2024
Laserstrahl
Laserstrahl
Eintrittsapertur
Eintrittsapertur
23
