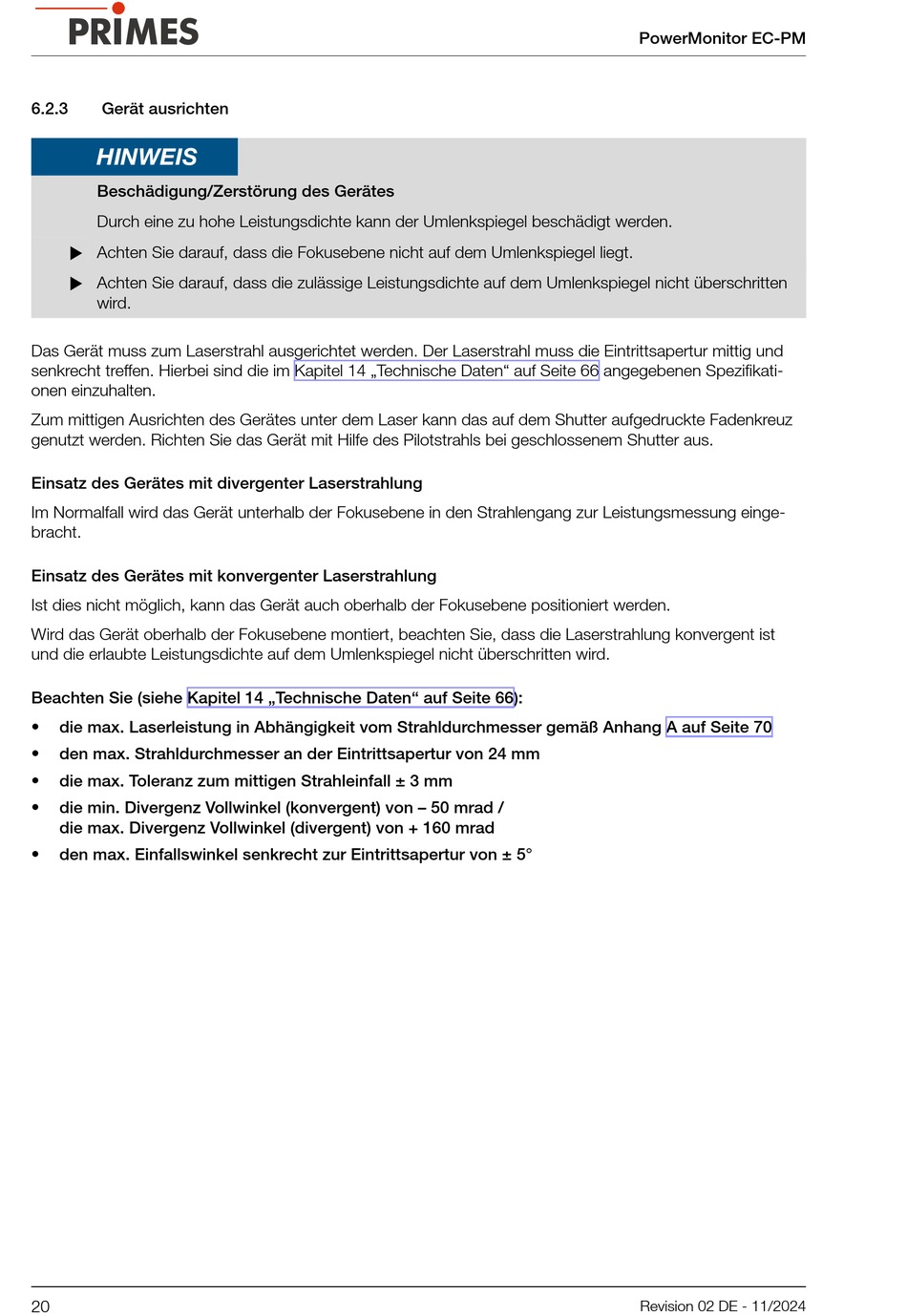

6.2.3
Gerät ausrichten
HINWEIS
Beschädigung/Zerstörung des Gerätes
Durch eine zu hohe Leistungsdichte kann der Umlenkspiegel beschädigt werden.
Achten Sie darauf, dass die Fokusebene nicht auf dem Umlenkspiegel liegt.
Achten Sie darauf, dass die zulässige Leistungsdichte auf dem Umlenkspiegel nicht überschritten
wird.
Das Gerät muss zum Laserstrahl ausgerichtet werden. Der Laserstrahl muss die Eintrittsapertur mittig und
senkrecht treffen. Hierbei sind die im Kapitel 14 „Technische Daten" auf Seite 66 angegebenen Spezifikati-
onen einzuhalten.
Zum mittigen Ausrichten des Gerätes unter dem Laser kann das auf dem Shutter aufgedruckte Fadenkreuz
genutzt werden. Richten Sie das Gerät mit Hilfe des Pilotstrahls bei geschlossenem Shutter aus.
Einsatz des Gerätes mit divergenter Laserstrahlung
Im Normalfall wird das Gerät unterhalb der Fokusebene in den Strahlengang zur Leistungsmessung einge-
bracht.
Einsatz des Gerätes mit konvergenter Laserstrahlung
Ist dies nicht möglich, kann das Gerät auch oberhalb der Fokusebene positioniert werden.
Wird das Gerät oberhalb der Fokusebene montiert, beachten Sie, dass die Laserstrahlung konvergent ist
und die erlaubte Leistungsdichte auf dem Umlenkspiegel nicht überschritten wird.
Beachten Sie (siehe Kapitel 14 „Technische Daten" auf Seite 66):
•
die max. Laserleistung in Abhängigkeit vom Strahldurchmesser gemäß Anhang A auf Seite 70
•
den max. Strahldurchmesser an der Eintrittsapertur von 24 mm
•
die max. Toleranz zum mittigen Strahleinfall ± 3 mm
•
die min. Divergenz Vollwinkel (konvergent) von – 50 mrad /
die max. Divergenz Vollwinkel (divergent) von + 160 mrad
•
den max. Einfallswinkel senkrecht zur Eintrittsapertur von ± 5°
20
PowerMonitor EC-PM
Revision 02 DE - 11/2024
