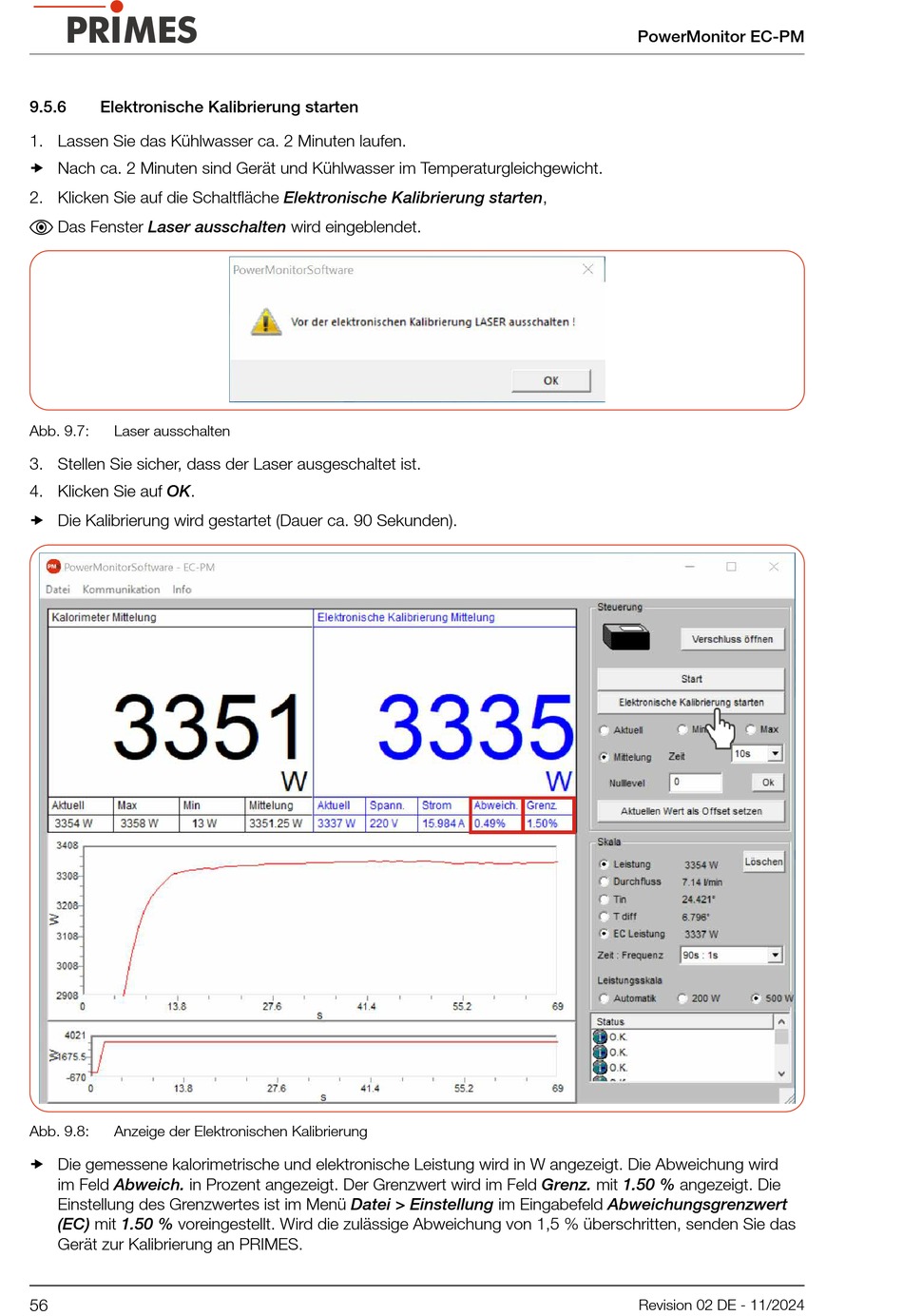

9.5.6
Elektronische Kalibrierung starten
1. Lassen Sie das Kühlwasser ca. 2 Minuten laufen.
Nach ca. 2 Minuten sind Gerät und Kühlwasser im Temperaturgleichgewicht.
2. Klicken Sie auf die Schaltfläche Elektronische Kalibrierung starten,
Das Fenster Laser ausschalten wird eingeblendet.
Abb. 9.7:
Laser ausschalten
3. Stellen Sie sicher, dass der Laser ausgeschaltet ist.
4. Klicken Sie auf OK.
Die Kalibrierung wird gestartet (Dauer ca. 90 Sekunden).
Abb. 9.8:
Anzeige der Elektronischen Kalibrierung
Die gemessene kalorimetrische und elektronische Leistung wird in W angezeigt. Die Abweichung wird
im Feld Abweich. in Prozent angezeigt. Der Grenzwert wird im Feld Grenz. mit 1.50 % angezeigt. Die
Einstellung des Grenzwertes ist im Menü Datei > Einstellung im Eingabefeld Abweichungsgrenzwert
(EC) mit 1.50 % voreingestellt. Wird die zulässige Abweichung von 1,5 % überschritten, senden Sie das
Gerät zur Kalibrierung an PRIMES.
56
PowerMonitor EC-PM
Revision 02 DE - 11/2024
