9.5.8
Messwertanzeige
Die grafische Benutzeroberfläche ist in folgende Anzeigebereiche unterteilt (siehe Abb. 9.10 auf Seite 58):
•
die numerische Anzeige der aktuellen Messwerte (Fenster A)
•
die zeitlichen Entwicklung der Laserleistung oder des Durchflusses oder der Kühlwassertemperatur
(Fenster B)
•
das Statusfenster
Fenster A (numerische Anzeige)
Im Fenster A werden unterhalb der großen Anzeige in Abb. 9.10 auf Seite 58: 969 W die folgenden Mess-
werte angezeigt:
•
der aktuelle Messwert
•
der Minimalwert und der Maximalwert
•
der Mittelwert (Option Mittelung) aus dem gewählten Zeitintervall (Auswahlfeld Zeit)
Mit der Mittelung der Leistungsmesswerte (Zeit 10 s, 20 s, 30 s, 50 s, max = 90 s) kann ein Rau-
schen reduziert werden, so dass sehr genaue Messungen möglich sind.
Anzeigebereich
A
B
Zeitreihe Temperatur/Durchfluss

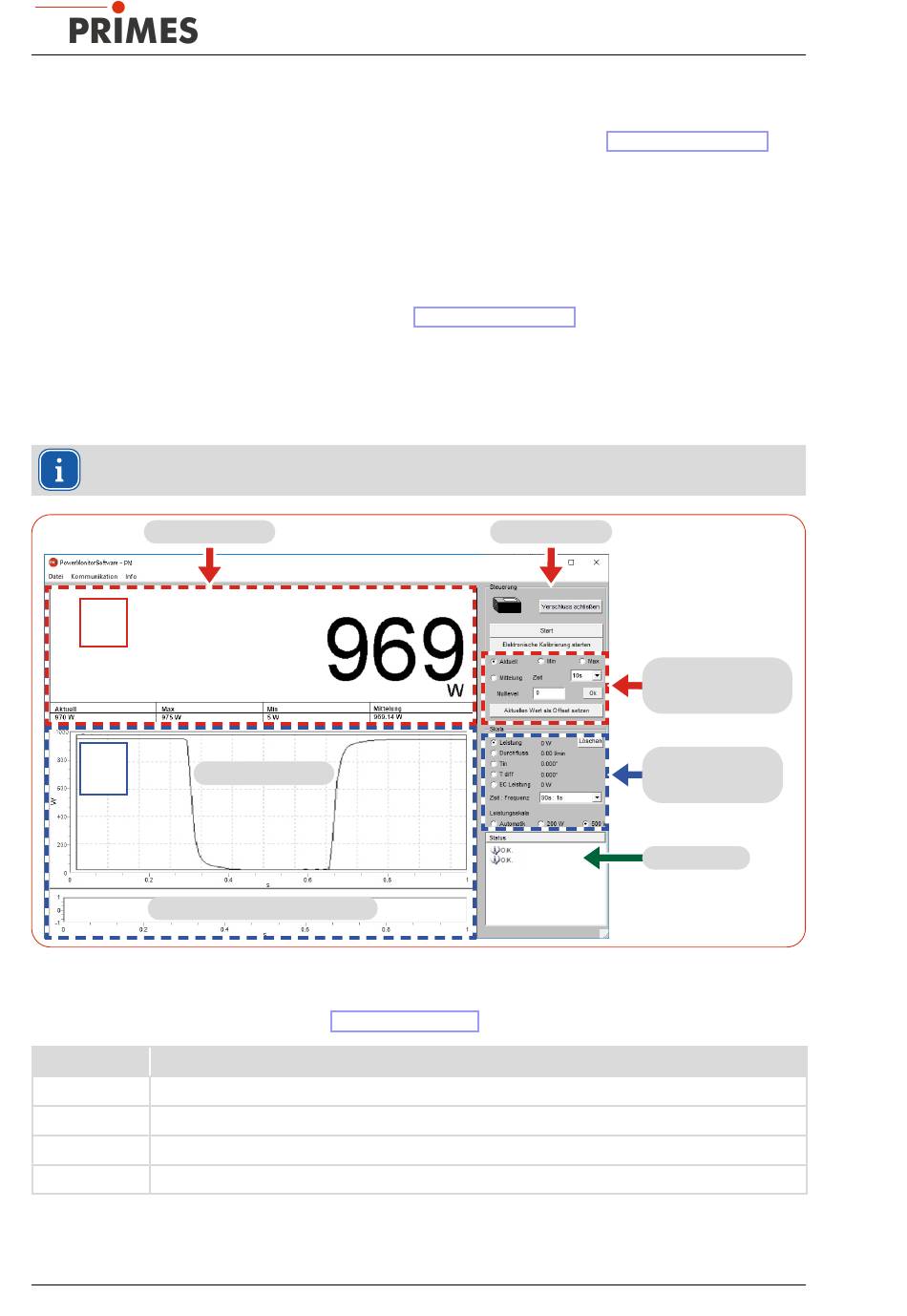

Abb. 9.10:
Die grafische Benutzeroberfläche während einer Messung
Mit den Optionsschaltern Aktuell, Min, Max, Mittelung im Einstellbereich Steuerung wird festgelegt, wel-
cher Messwert groß angezeigt wird (siehe Tab. 9.4 auf Seite 58).
Auswahl
Anzeige
Anzeige der aktuellen Leistung
Aktuell
Anzeige der kleinsten gemessenen Leistung
Min
Max
Anzeige der größten gemessenen Leistung
Mittelung
Anzeige des Mittelwertes innerhalb der gewählten Messdauer
Tab. 9.4:
Auswahl zur großen Anzeige des Messwertes
58
Zeitreihe Leistung
PowerMonitor EC-PM
Einstellbereich
Einstellbereich
Steuerung für
Einstellbereich
Statusfenster
Revision 02 DE - 11/2024
Fenster A
Skala für
Fenster B
