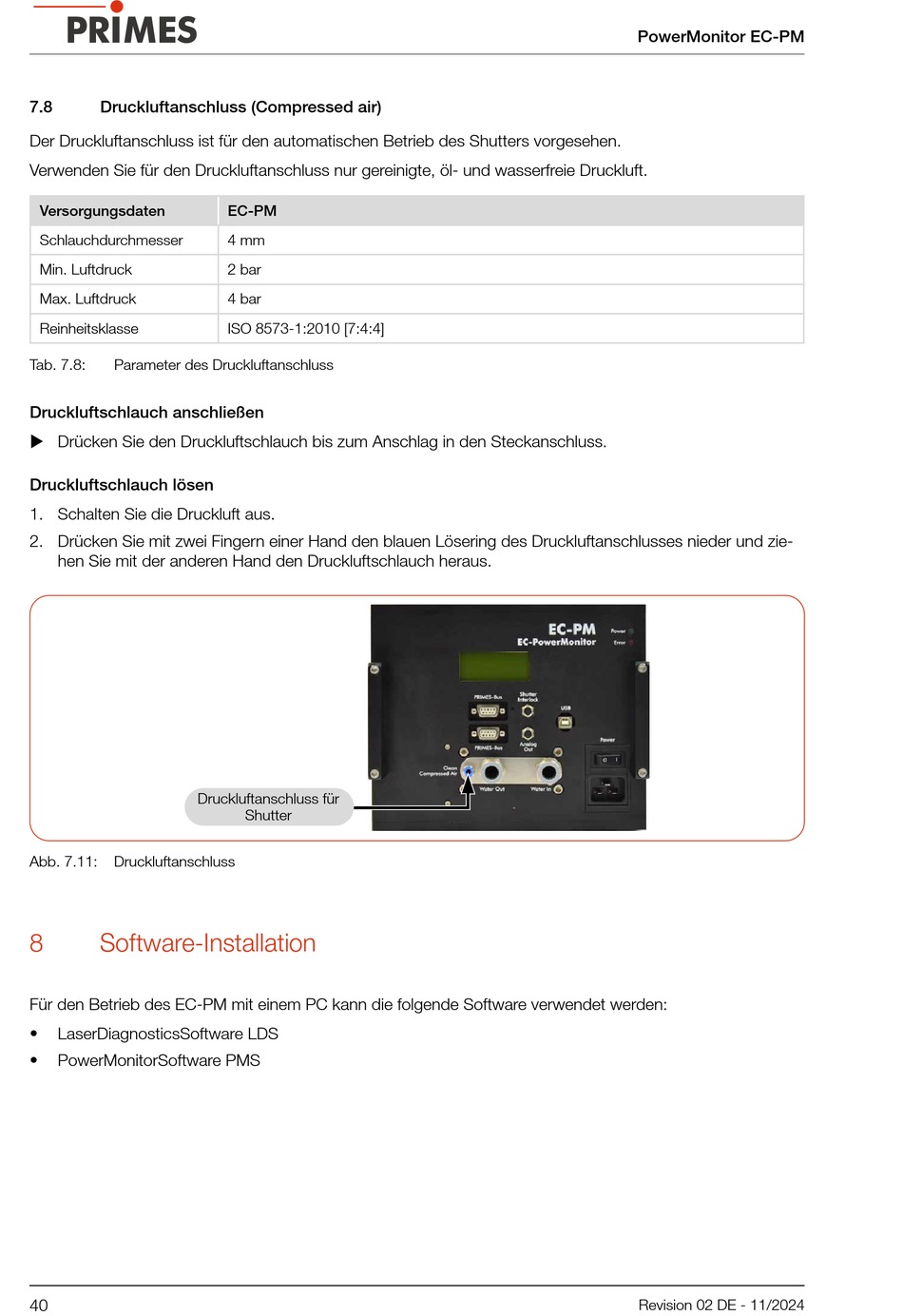

7.8
Druckluftanschluss (Compressed air)
Der Druckluftanschluss ist für den automatischen Betrieb des Shutters vorgesehen.
Verwenden Sie für den Druckluftanschluss nur gereinigte, öl- und wasserfreie Druckluft.
Versorgungsdaten
Schlauchdurchmesser
Min. Luftdruck
Max. Luftdruck
Reinheitsklasse
Tab. 7.8:
Parameter des Druckluftanschluss
Druckluftschlauch anschließen
Drücken Sie den Druckluftschlauch bis zum Anschlag in den Steckanschluss.
Druckluftschlauch lösen
1. Schalten Sie die Druckluft aus.
2. Drücken Sie mit zwei Fingern einer Hand den blauen Lösering des Druckluftanschlusses nieder und zie-
hen Sie mit der anderen Hand den Druckluftschlauch heraus.
Druckluftanschluss für
Abb. 7.11:
Druckluftanschluss
8
Software-Installation
Für den Betrieb des EC-PM mit einem PC kann die folgende Software verwendet werden:
•
LaserDiagnosticsSoftware LDS
•
PowerMonitorSoftware PMS
40
EC-PM
4 mm
2 bar
4 bar
ISO 8573-1:2010 [7:4:4]
Shutter
PowerMonitor EC-PM
Revision 02 DE - 11/2024
