6.2.4
Gerät montieren
GEFAHR
Warnung vor elektrischer Spannung – Vor Öffnen des Gerätes Netzstecker ziehen!
Unter dem Gehäuseblech befinden sich spannungsführende Teile die bei Berührung zu einem
Stromschlag führen.
Ziehen Sie den Netzstecker vor dem Öffnen des Gerätes.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird das Gerät aus der ausgerichteten Position bewegt, entsteht im Messbetrieb erhöhte gestreu-
te oder gerichtete Reflexion des Laserstrahls (Laserklasse 4).
Montieren Sie das Gerät so, dass es durch unbeabsichtigtes Anstoßen oder Zug an den Leitungen
nicht bewegt werden kann.
WARNUNG
Verletzungen durch das Herunterfallen des Gerätes
Wird das Gerät nicht sicher befestigt, kann dieses herunterfallen.
Die sichere Befestigung des Gerätes und die Auswahl der Schrauben mit entsprechendem An-
zugsdrehmoment hat kundenseitig zu erfolgen.
1. Schalten Sie die Spannungsversorgung am Ein-/Ausschalter Power aus und ziehen Sie den Netzstecker.
2. Schrauben Sie die Senkschraube M3 (Torx 10) heraus.
3. Lösen Sie nicht die Schraube der Erdungsleitung
4. Schieben Sie das Gehäuseblech vorsichtig in den Führungsschienen in Richtung des blauen Pfeils.
Achten Sie darauf, dass die montierte Erdungsleitung

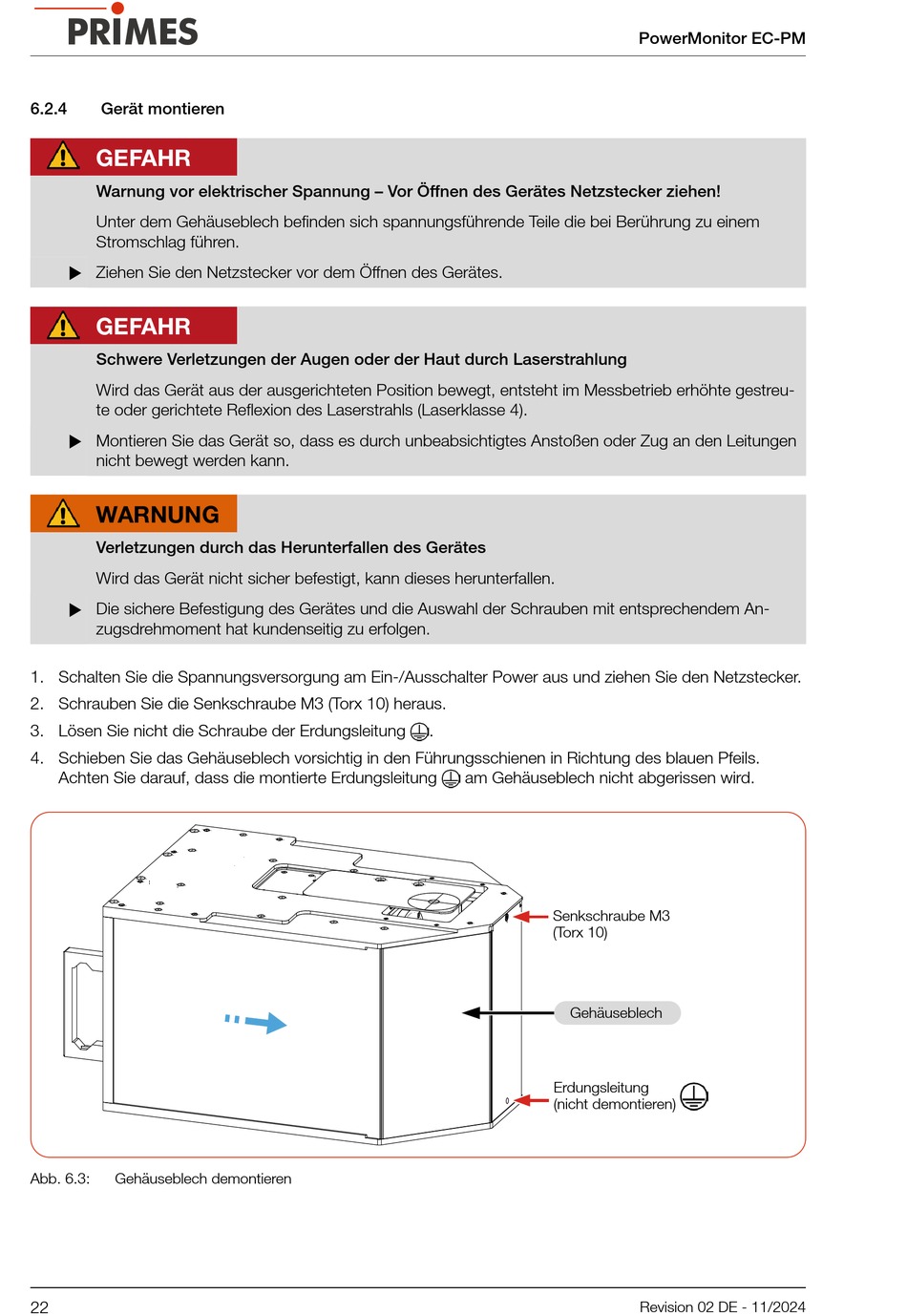

Abb. 6.3:
Gehäuseblech demontieren
22
.
am Gehäuseblech nicht abgerissen wird.
Senkschraube M3
(Torx 10)
Gehäuseblech
Erdungsleitung
(nicht demontieren)
PowerMonitor EC-PM
Revision 02 DE - 11/2024
